高中通用技术：

高中通用技术

小明设计了如图a所示的温度报警部分电路。当温度在设定范围（20℃-30℃）内时，

绿灯（LED2）亮，否则红灯（LED1）亮。其中Rt是负温度系数热敏电阻，Rp1、Rp2分别设定下限与上限温度。C1、C2是电压比较器，V+>V-时，输出高电平，V+<V-时输出低电平。请完成以下任务：

（1）为实现电路功能，图 a 虚线框中电路分析正确的是（在 A . 可选用1个或非门；B . 可选用2个或非门；C . 可选用1个与非门；D . 可选用1个或门中选择合适的选项，将序号填入下划线处）；

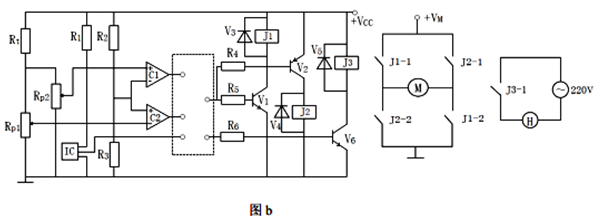

（2）小明对图a的电路进行了改进，设计了如图b所示的温度控制电路。室内有人时：温度低于下限，加热器H启动，关窗；温度高于上限，加热器H不启动，开窗；温度介于上下限之间，加热器H不启动，关窗。室内无人时：加热器H不启动，关窗。图中IC为微波雷达探测模块，当探测到有人时，IC输出高电平，否则输出低电平。流经电机M的电流方向从左向右时，电机正转，开窗；反之，电机反转，关窗。为实现上述功能，请你用不超过四个2输入与非门设计图b虚线框中的电路。
（3）在调试图 b 所示电路时，发现当窗户完全打开（或关闭）时电机M不能停止转动。为解决这个问题，小明重新设计了电路的输出部分，增加了K1、K2两个限位开关。当窗户完全打开后，K1被按压而断开；当窗户完全关闭后，K2被按压而断开。关于K1、K2两个限位开关安装的位置的说法中，正确的是（在 A . K1安装在A点、K2安装在B点；B . K1 安装在B点、K2安装在A点；C . K1 安装在C点、K2安装在D点；D . K1 安装在D点、K2安装在C点中选择合适的选项，将序号填入下划线处）；
（4）电路搭接完成后进行调试，小明发现有人且温度高于上限值时，窗户不能正常打开，下列故障原因中不可能的是（在 A . R2连焊；B . Rt连焊；C . 二极管V3接反；D . R5阻值过大中选择合适的选项，将序号填写在下划线处）。

人与产品的互动过程就是人与产品之间信息传递的过程，即人机之间运用信息语言交流的过程。改善信息传递的途径能够获得更好的人机关系。以下不能体现信息交互的是（）

A . 液晶显示屏电话，可以提供给人们视、听觉双重信息传递途径，大大地方便了用户的操作 B . 当电子邮件都接收完毕时，不仅有文字提示，同时还有声音提示 C . 通过调查分析，浅颜色的车子看起来非常显眼，因此在车祸高发的夜晚时段开浅色车子会很安全，而银灰色又是浅颜色中最能避免车祸的，因为这种颜色可以反射灯光，更容易令其他司机注意到 D . 茶座、咖啡屋的设计应以暖色调为主，将空间处理得小一些，以营造温馨、宁静的效果

设计学生用的台灯时要考虑的因素很多，归结起来分别属于人、物、环境三个方面。以下设计分析从“物”的角度分析的是（）

A . 学生看书的时间较长，光线要柔和 B . 根据学生的特点，外形要新颖美观 C . 尽可能采用标准件，简化制作 D . 应适合在书桌、床头等场合使用

如图所示是某仓储运货工作示意图，运货车的工作过程是：当传感器检测到车上的载货量达到设定值时，控制电路控制电机转动，车驶向卸货平台；当车上的限位开关接触到卸货平台，电机停止转动，车停下等待卸货；当传感器检测到货物被卸，电机反向转动，车返回装货平台。请回答下列各题，填写“ ”处的相应内容。

（1）该运货车的控制方式属于“”（在①闭环控制；②开环控制中选择一项，填写序号）。
（2）该运货车的控制手段属于 (在①手动控制；②自动控制中选择一项，填写序号）。
（3）该控制系统中，若车上与卸货平台相接触的限位开关损坏，可能造成 (在①车到了卸货平台后，电机继续转动；②车到了卸货平台后，不等卸货马上返回装货平台；③传感器无法检测载货量中选择一项，填写序号）。
（4）为了防止装货时载货量达到设定值的瞬间，车就开走，产生危险。针对此情况，以下对该系统进行优化的措施中合适的是 (在①提高传感器的灵敏度；②增加延时装置，装货后延时几秒钟再开动；③降低电机转速中选择一项，填写序号）。

如图所示的三视图，对应的轴测图是（）

A .

B .

C .

D .

如图所示的某机械零件主视图，通用技术实践课上，小明用厚度6mm，长宽足够的矩形钢板加工此零件，下列工具不需要的是（）

A .

B .

C .

D .

自行车在加速的过程中，下列关于各零部件的主要受力形式分析不正确的是（）

A . 曲柄受弯曲 B . 中轴受扭转 C . 脚蹬受压 D . 链条受拉

下列所述属于自动控制的是（）。

A . 拖地板 B . 人工纺纱 C . 电梯的上下运行 D . 用ATM取款

【加试题】某歌唱比赛计分规则如下：比赛设有2名技术评委A、B和1名音色评委C和1名表演评委D，评委们通过控制相应的A、B、C、D键来实现评分，技术评委每人30分，音色评委和表演评委每人20分，满分100分。只有分数超过70分表示成功的指示灯才亮。根据上述描述，请回答以下问题：

（1）设Y为指示灯，1表示灯亮，0表示灯不亮。按下键为1，不按键为0。请填写下列真值表。
A
B
C
D
Y
0
0
0
0
0
0
0
1
0
0
1
0
0
0
1
1
0
1
0
0
0
1
0
1
0
1
1
0
0
1
1
1
1
0
0
0
1
0
0
1
1
0
1
0
1
0
1
1
1
1
0
0
1
1
0
1
1
1
1
0
1
1
1
1
（2）根据真值表写出逻辑表达式（要求尽量将逻辑表达式化简，并以与非门表示）
（3）根据逻辑表达式画出逻辑电路图(用与非门表示)。

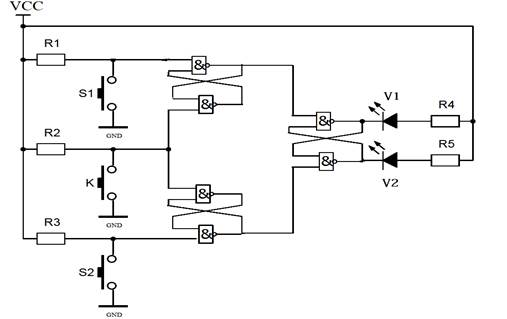

如图所示的电路中，S1、S2、K都为按钮开关，初始时V1、V2都不发光，下列说法不正确的是（）

A . 按下S1后松开，V1发光 B . 按下S1后松开，再按下S2，V2发光 C . 按下K后，V1、V2都不发光 D . 按下S2后松开，V2发光

如图所示是轴承座的装配结构示意图，上轴瓦和下轴瓦分别安装在轴承盖和轴承座中，六角螺栓穿过弹簧垫圈将轴承盖固定在轴承座上。轴承座的装配，需要以下环节：①安装下轴瓦；②安装轴承盖；③安装上轴瓦；④安装六角螺栓；⑤安装弹簧垫圈。请分析轴承座装配结构和装配工艺，回答以下问题：

合理的装配流程为①→→→→(将装配环节的序号填写在横线处)。

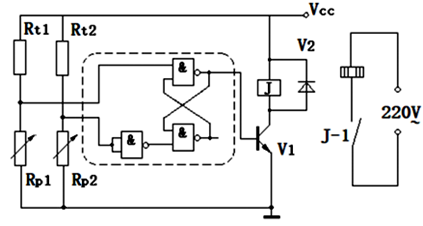

如图所示为小明设计的水族箱温度控制电路。当温度低于下限温度（15℃）时，电热丝开始加热，温度达到上限温度（32℃）时，电热丝停止加热。其中Rt1和Rt2是热敏电阻。根据该电路图，回答以下问题：

（1）热敏电阻Rt1、Rt2的类型是 (在①Rt1、Rt2均为负温度系数；②Rt1、Rt2均为正温度系数；③Rt1为负温度系数，Rt2为正温度系数；④Rt1为正温度系数，Rt2为负温度系数中选择一项，将序号填写在横线处)；

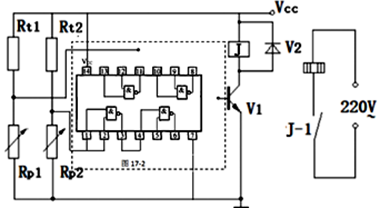

（2）下图虚框中为某四二输入与非门集成电路示意图，请根据题中电路原理补全电路图。
（3） Rt1控制的温度为 (在①上限温度；②下限温度；③无法确定中选择一项，将序号填写在横线处)；
（4）在保持输入端功能不变的情况下，小明尝试用NE555实现温度控制，并在加热过程中发光二极管点亮，下表为该NE555功能表。以下是小明设计的四种方案，请选出所有符合题意的选项_______（在下列选项中选择合适的选项，将序号填写在横线处）。

A . B . C . D .

从人类历史的发展历程上看，技术的发展历史要早于科学的发展历史。

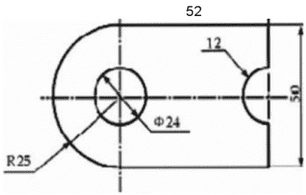

如图所示为某零件的三视图，请完成下面小题。

（1）图中漏标的尺寸共有（）

A . 2 处 B . 3 处 C . 4 处 D . 5 处
（2）用大小合适的方形钢块加工该零件，最合理的加工流程为（）

A . 划线→锯割→锉削→划线→锯割→钻孔→锉削 B . 划线→锯割→划线→钻孔→锯割→锉削 C . 划线→锯割→锉削→划线→钻孔→锯割→锉削 D . 划线→锯割→锉削→钻孔→锯割→锉削
