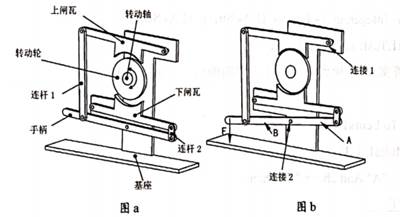

如图b所示的刹车演示结构，在力F的作用下，上下闸瓦抱住转动盘，使转动盘停止转动。如图a所示，撤去力F后，刹车手柄在配重的作用下，带动连杆1、连杆2取消刹车动作。下列关于该结构的说法中错误的是A．刹车时，上闸瓦受弯曲，连杆1受拉，手柄受弯曲，转动轮受扭转（）

A . 刹车时，上闸瓦受弯曲，连杆1受拉，手柄受弯曲，转动轮受扭转 B . 连接1，连接2，转动轮与转动轴之间均为铰连接 C . 力F撤去后，为了能取消刹车动作，配重应加在 D . 为提高刹车时的稳定性，演示结构重心应偏右侧

小明在帮忙做家务时发现厨房水槽边钢丝球、抹布等用品摆放凌乱，且水难以沥干，易生细菌。因此，小明想将一废弃金属框安装在水龙头上，用于放置钢丝球、洗洁精等物品。已知水龙头直径25mm，金属框如图2所示。请你帮助小明设计一个水龙头与金属框的连接件。设计要求如下：

A.水龙头与金属框连接可靠，并有一定的强度；

B.金属框可以在水槽使用时转向水槽外侧,水槽不用时转向水槽上方沥干水分,且调节方便；

C.可以悬挂诸如抹布等物件；

D.使用钢板制作。

请根据描述和设计要求完成以下任务：

（1） ①画出设计草图，必要时可用文字说明；
②在设计草图上标注主要尺寸；
（2）小明发现该问题的途径是(在A .观察日常生活;B .收集和分析信息;C .技术研究和技术试验中选择合适的选项,将序号填入横线处);
（3）制作该连接件不需要的是（在以下选项中选择合适的选项，将序号填入横线处）；
（4）组装完成后，以下对连接件进行的试验不需要的是（在A .转动金属框观察调节是否方便；B .轻轻推拉观察连接件是否脱落；C .放置重物观察金属框是否变形中选择合适的选项，将序号填入横线处）。

如图所示是一款电动冲压模型机，电动机通电使得转动杆转动，通过连杆带动压杆运动，压杆只能上下移动，不能转动。以下关于该冲压机冲压时分析，不正确的是（）

A . 压杆与连杆2的连接属于铰连接 B . 压杆受压，连杆2受弯曲 C . 连杆1受拉，支撑杆受压 D . 支撑杆两端均为铰连接

用5mm厚的钢板加工图中的工件，下列说法不正确的是（）

A . 用平口钳夹持工件，戴好防护眼镜，用台钻钻孔 B . 在工作台上用样冲倾斜对准圆心，扶正后冲眼 C . 合理的加工流程可以是：画线→锯割→锉削→冲眼→钻孔→锉削 D . 进行锉削作业时可以使用半圆锉，锉刀上不可添加润滑油

小明在网上购买了如图a所示的多功能晾晒架，它可以钩挂在窗户边晾晒衣物，也可以摆放花盆等，为生活提供了很大的便利。但在使用时，小明发现晾晒架的横档和挂钩部分不能前后调节，从而不能挂靠在较厚的窗台上；不用时挂钩不能折叠，占用较大空间。已知横档为400mm×20mm×20mm的方钢。请你帮助小明重新设计挂钩，设计要求如下：

①挂钩能在横档上前后调节并可靠固定

②不用时挂钩能折叠在晾晒架上

③为保证晾晒架强度，不能对横档进行加工

④主要材料为2mm厚钢板，辅助材料自选

⑤结构简单稳固

（1）小明发现问题的途径是(在A .收集信息；B .观察日常生活；C .技术研究与技术试验中选择合适的选项，将序号填入横线处)
（2）下列不属于设计这个方案所受到的限制条件是(在A .晾晒架的长度；B .横档的截面大小；C .设计所使用的材料中选择合适的选项，将序号填入横线处)
（3） ①画出设计草图，必要时可用文字说明
②在设计草图上标注主要尺寸
（4）小明准备对制作好的挂钩进行技术试验，其中不合理的是。

A . 在不同厚度的窗台上使用，观察是否稳固 B . 在晾晒架上放上重物，测试横档的承重能力 C . 反复折叠挂钩，观察是否牢固方便

如图所示的是一款手机快门无线遥控器，无需第三方App或任何接头设备，依靠蓝牙即可在9米范围内实时控制手机的快门，为自拍提供了极大的方便。下列关于该无线遥控器的设计分析和技术测试的说法中不正确的是（）

A . 依靠蓝牙控制快门，主要考虑了“人”的因素 B . 依靠蓝牙即可在9米范围内实时控制手机的快门，主要考虑了“物”的因素 C . 连续快速按压手机快门无线遥控器，以快速观察产品的性能，属于强化试验法 D . 将手机快门无线遥控器从1米5的高度掉落到地上，观察其强度性能，属于模拟试验法

一般多层楼房都不配备电梯，老年人上下楼梯不方便，如图，这是某公司研制的简易电梯示意图，电梯安装在墙壁上。人站在电梯的踏板上，抓住扶手启动电梯即可上下楼。请针对该电梯系统回答以下问题：

（1）为了减少电梯不用时踏板占用楼梯空间，合理的措施是。(从以下措施中选择一项：①踏板可翻转；②踏板可拆卸；③减小踏板面积，将序号填写在横线处)
（2）为了加强电梯管理，仅供缴费的住户使用，合理的措施是、。(从下列措施中选择两项：①给缴费的住户配一把钥匙，开锁后可以使用；②采用红外线检测装置，检测到是缴费的住户才能使用；③采用指纹识别，有权限者才能使用；④电梯定时开放，将序号填写在横线处)
（3）在保证电梯安全运行这一目标的同时，要兼顾降低电梯运行成本、符合人机关系等目标，这体现了系统分析的(从以下选项中选择一项：①科学性；②整体性；③综合性，将序号填写在横线处)原则。

如图所示为木质方凳，已知凳脚与横档间采用榫接，现连接横档A与凳脚间的榫头因故断裂，如图B所示是横档A锯掉两端榫头后的形状，要求安装连接件后，在不拆卸连接件的基础上，横档可以方便地装上与取下。下列横档A与凳脚间的连接件中最不合理的是（）

A .

B .

C .

D .

结构的稳定性是指结构在的作用下维持其原有的能力。结构的重心所在点的垂线落在结构支撑面的范围（填“内”或“外”）就是稳定的。

用打气筒给自行车打气时，打气筒活塞杆的受力形式是（）。

A . 始终承受拉力 B . 始终承受压力 C . 下压时承受压力 D . 上提时承受压力

如图所示为测厚仪，其测试的是（）

A . 采用电子技术，能在几秒内完成观测，自动记录并数显测量结果，操作简捷，测量准确 B . 用于金属材料的拉伸、压缩、弯曲及剪切试验和木材、水泥制品等的压缩和弯曲试验 C . 测试成品硬度是否达到设计要求 D . 测各种非磁性金属基体上非导电覆盖层（如铝塑板表面的氟碳涂层等）的厚度

下列关于图中尺寸标注的分析中，正确的是（）

A . 2-R18标注错误 B . 少标2处 C . R14的标注错误 D . 2-Φ4标注错误

如图所示是一款折叠电动自行车。关于该车的设计分析和评价的说法中不正确的是（）

A . 设汁成可折叠结构，主要考虑了“物”的因素 B . 采用电动助力，主要考虑了“人”的因素 C . 人力驱动车轮转动时，可以发电并对蓄电池充电，符合设计的创新原则 D . 不仅可以骑行，还可以固定起来成为运动器械，符合设计的实用原则

设计交流是保证设计成功不可缺少的步骤。

如图所示是一款智能空调，联网后可以通智能音响进行语音控制，也可在手机端进行相应操作。从技术的角度出发，下列说法不正确的是（）

A . 可以通过智能音响进行语音控制，体现了技术具有解放人的作用 B . 采用高密度银离子抗菌滤网，能有效提高室内空气质量，体现了技术的创新性 C . 可以快速制冷制热，体现了技术的目的性 D . 该产品为新一级能效，节约了使用成本，但售价较高，体现了技术的两面性

用一块矩形材料加工如图所示的连接件，加工过程中，下列说法中不正确的是（）

A . 锯割材料时，锯割线要保持竖直 B . 连接件的圆角可以直接用平锉锉削产生 C . 矩形凹槽不能直接由钢锯锯割得到 D . 要在通孔内增加螺纹，在用圆板牙进行攻丝时，要经常倒转 $\text{[math]}$ 圈

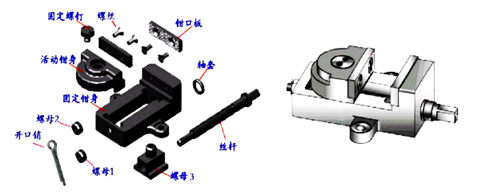

如图所示是一平口钳的结构示意图和分解图。已知丝杆旋转穿过螺母3下孔，安装在固定钳身的孔内，用锁定螺母1和螺母2、开口销钉固定，丝杆在轴套内转动。活动钳身安装在螺母3的上孔，通过固定螺钉固定活动钳身；钳口板用螺丝分别固定在活动钳身、固定钳身上。下列流程图中不适合完成平口钳安装流程的是（）

A .

B .

C .

D .

如图所示是某学校门口的车牌识别自动放行系统，其工作过程是：摄像头拍摄到车牌信息，系统处理器识别出车牌号，与数据库中的车牌号比对，比对成功便自动抬起横杆放行，否则不放行。关于该控制系统，下列说法正确的是（）

A . 横杆是执行器，被控对象是汽车 B . 属于开环控制，输出量是横杆是否抬起 C . 通过摄像头拍摄车牌信息等环节形成了该控制系统的反馈过程 D . 车牌不干净时横杆不能自动抬起放行，所以车牌号是该系统的干扰因素

如图所示为汽车防侧倾控制系统示意图。其工作原理是：当车辆转弯时，传感器检测车身倾斜信息并传递给控制单元，控制单元通过分析比较发出控制指令，调整相应侧空气减振器的硬度，使车身保持平稳。下列关于该系统的说法正确的是（）

A . 执行器是空气减振器 B . 输入量是空气 C . 该系统是开环控制系统 D . 控制器是传感器

在人行天桥的设计中，通常都要在阶梯的两边安排一定宽度的斜面通道。这是为了（）

A . 美观 B . 满足不同人群的需要 C . 提高强度 D . 节省建筑材料
