高中通用技术：

高中通用技术

技术是综合设计，包括设计与艺术设计。

如图是一款防摔手机壳，主体采用硬质塑料和弹性硅胶制作。壳体正面边缘高于手机屏

幕，背面有指环和车载磁吸。下列说法中不正确的是（）

A . 手机壳能有效保护手机机身和屏幕，符合设计的实用原则 B . 背面磁吸设计，便于车载，考虑到了环境的因素 C . 指环可作为支架使用，不用时可收起来，主要考虑了人的因素 D . 对手机壳的设计成果进行评价时，不能由设计者自我评价

如图a所示为木质方凳，已知凳脚与横挡间采用榫接，凳脚与横挡的截面大小均为40mm×40mm。连接横挡A与凳脚间的榫头因故断裂，如图b所示是横挡A锯掉两端榫头后的形状尺寸。现请你设计横挡A与凳脚间的连接件，将凳子修复，主要材料是：长宽为100mm×120mm，厚度为3mm的钢板，辅助材料自选。设计要求如下：

A. 能可靠连接横挡和凳脚，横挡A可承受一定大小的竖直方向的压力；

B. 不能改变横挡A及凳脚的形状、尺寸；

C. 不影响凳子的美观。

请根据描述和要求完成以下任务：

（1）设计连接件时，不属于设计限制因素的是（在“A . 可选用的材料；B . 凳脚的高度；C . 设计者的加工水平”中选择合适的选项，将序号填入横线处）；
（2）在方案构思之前，需要做的有：①收集信息；②设计分析；③明确设计要求；④制定设计方案，其正确的顺序是（在“A . ③①②④；B . ③④①②；C . ④③①②；D . ③①④②”中选择合适的选项，将序号填入横线处）；
（3） ①画出连接件设计草图，必要时可用文字说明；
②在草图上标注连接件的主要尺寸；
（4）连接件与方凳凳脚及横挡间最合适的连接方式是（在“A .销钉；B .铆接；C .自攻螺丝；D .紧定螺钉”中选择合适的选项，将序号填入横线处）。

如图所示的抽屉，每次拉开，抽屉内的LED(发光二极管)灯会自动点亮30秒。该LED灯自动开关控制系统的输出量是（）

A . 房间的亮度 B . 抽屉的开或关 C . 设定的亮灯时间 D . 灯的亮或灭

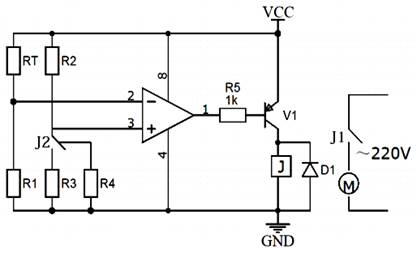

如图所示是由比较器搭建的温控电路模型，其中比较器IC的特性为：U+﹥U-时，输出高电平，U+＜U-时，输出低电平，当温度超过39℃时，散热风扇电机启动，当温度降到36℃时风扇停转。下列分析中正确的是（）

A . R5虚焊，V1会一直导通，电机将一直工作 B . 为了实现温度的范围控制，R3应大于R4 C . 若将设定温度调为36℃～38℃，可调大R1 D . 若将设定温度调为37℃～39℃，可调大R3

小明发现由于家中装修时阳台下水管道铺设口径过小，导致洗衣机洗完排水时，废水会从地漏处逆流到地面上，弄湿地面，于是从网上购买了如图所示的防反水地漏，加设在下水道前端(如图1所示)。小明在安装时不慎将底部密封板损坏，只剩下的地漏主体部分(如图2所示)。

请你为小明设计加工一个合适的底部密封板实现以下要求：

A．当有水需要向下漏时，地漏底部密封板打开，水流顺利向下；

B．当有废水从水管向地面反水时，底部密封板封闭，阻止反水；

C．加工材料为钢板；

D．加工方案简单可行。

请根据上述设计要求，完成以下任务：

（1） ①画出底部密封板的设计草图，必要时用文字说明；
②在设计草图上标注出主要尺寸；
（2）在设计过程中，以下因素中不属于限制因素的是（）

A . 主体部分与下水管的密封程度 B . 加上的工具 C . 你的加工能力 D . 下水管口径大小
（3）在你加工底部密封板过程中一定用不到的工具是（）

A . B . C . D .
（4）现准备在密封板安装后进行以下试验，其中不合理的是（）

A . 安装密封板，观察密封板能否灵活打开与闭合 B . 安装防反水地漏，检测反水效果 C . 安装密封板后对密封板施加一定的外力，观察密封板与地漏主体部分的连接强度 D . 扭转地漏主体部分，检测其抗扭曲效果

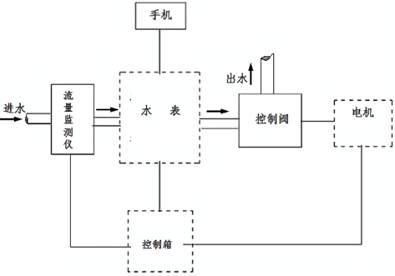

如图所示为某新型居民水表控制系统，该系统包括流量监测仪、水表、控制阀、电机和控制箱。工作过程为流量监测仪实时监测用水量信号并通过手机显示该数值，控制箱采集流量监测仪的数值并将该数值和水表设定值比较，若超过设定值，则控制箱控制电机动作，进而带动控制阀关闭，最终切断用户用水。从系统的角度分析，以下关于水表控制系统的说法正确的是（）

A . 手机属于该控制系统的要素 B . 能让用户用手机监测自家用水量，体现了系统的整体性 C . 控制箱采集流量监测仪的数值并将该数值和水表设定值比较体现了系统分析的科学性原则 D . 水量监测的实时性与准确性是该系统优化的目标

补全三视图中所缺的三条图线

如图所示是一款插座防护盖，能遮盖插孔，防止低龄儿童触摸而触电。并为父母配备独立“钥匙”，用于拔出防护盖。以下关于该产品的说法中正确的是（）

A . 该防护盖专供低龄儿童的父母使用，体现了技术的专利性 B . 该设计运用了材料、结构等方面的知识，体现了技术的综合性 C . 该防护盖无防水功能，体现了技术的两面性 D . 该防护盖可防止儿童触电，体现了技术发展人的作用

如图a所示的水塔水位控制电路。用干簧管检测上、下限水位(如图b所示)，干簧管在磁性浮子靠近时导通。当水位降至下限时，V3发光(代表水泵抽水)；当水位升至上限时，V3不发光(代表水泵停止抽水)。按钮开关S按下时接通，松开后断开。比较器功能：V⁺>V^-时输出高电平，V⁺<V^-时输出低电平。下列分析中不正确的是( )

A . 干簧管1用于检测上限水位 B . 水位在图b所示位置时，V3发光情况不能确定 C . 水位在图b所示位置时，按下S后松开，V3发光 D . 水位在上限位置附近波动，可能是V2击穿

作为一名高二学生，请结合你在学校所使用的课桌发现的缺陷和不足，根据设计的创新性、实用性、经济性、美观性等原则，为学校设计一张更适合高中生使用的课桌。

（1）根据你发现和明确的问题，提出具有一定可行性的设计要求
（2） ①请运用草图法、模仿法、联想法、奇特性构思法中的一种或几种，构思出一个方案。
②用草图及必要的文字说明你的方案

加工如图所示的垫片，不需要用到的工具是（）

A . 丝锥 B . 锉刀 C . 手锯 D . 麻花钻

向明中学高中生李正维发现燃气热水器热能利用率较低，排出室外废气温度在100摄氏度以上，如何利用废气中的热量，达到节能效果，经过10个月的努力，发明了“燃气热水节能器”。就技术问题来源而言，这个例子体现了( )

A . 设计者突然想到的 B . 为能和企业合作生产而特意发明 C . 设计者主动发现并解决的 D . 人类生存中必然遇到的问题

技术试验实施步骤的顺序一般是，，，，

工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法和过程。

（1）因目的和功能不同，工艺分为很多种，常见的有工艺、工艺、检测工艺和工艺等。
（2）根据被加工对象材料的不同，有工艺、工艺和电子电工等工艺。
（3）工艺影响产品的功能、结构、强度以及外观等方面，对保证、提高具有非常重要的作用。

小明用一块大小合适的矩形钢加工成如图所示的零件，请完成下面两题。

（1）以下加工零件的操作中，正确的是（）

A . 零件右上角圆弧面可用平锉加工 B . 可用钢丝锯锯出图中形状Ⅰ和形状Ⅱ C . 加工M8的螺纹孔时，先用Φ8的钻头钻孔再攻丝 D . 加工R6圆弧需要用到划规
（2）下列加工“形状Ⅰ”步骤合理的是（）

A . 划线→钻孔→锯割→锉削 B . 划线→锯割→钻孔→锉削 C . 划线→锯割→锉削→钻孔 D . 划线→钻孔→锉削→锯割
