高中通用技术:

高中 通用技术

某设计师在用高脚杯喝红酒的时候发现,把酒杯放平了还是不能把酒喝完,因为鼻子的阻挡,而往往需要仰头,才可以把里面的酒喝干。于是设计了如图所示的有开口的高脚杯。请回答(1)-(2)题。

  1. (1) 该设计师发现问题的途径是(   )
    A . 观察日常生活 B . 技术试验 C . 技术研究 D . 收集和分析信息
  2. (2) 下列关于这个开口的设计分析中不合理的是(   )
    A . 开口的形状与鼻梁形状有关 B . 开口的深度与鼻梁高度有关 C . 开口的大小与酒杯容量有关 D . 开口大小及形状的设计也要考虑到特殊人群
如图所示为一款新型“手指阅读器”及其评价坐标图,下列对坐标图分析中,不恰当的是(  )

A . 手指指向文字,即可“阅读”,操作性好 B . 指套结构,形态较新颖 C . 适用于盲人和视力不佳的人群,实用性好 D . “阅读”速度快,性能价格比高
如图所示为自动火炮控制系统示意图。当雷达检测到飞机后发出信号给跟踪系统,跟踪系统操纵火炮,调整火炮角度,该系统中被控对象是(  )

A . 火炮 B . 跟踪系统 C . 雷达 D . 飞机
试以对一种物品进行创新设计为例,简述在创新设计的过程中你是怎样运用发散思维和收敛思维的。
电钻在墙上钻孔时往往会粉尘飞散,这一问题可用矿泉水瓶做接粉尘的装置来解决。下面是该装置几种方案的平面图,缺口处为电钻入口位置,其中最合理的是(    )

A . B . C . D .
随着网络技术的发展,共享单车孕育而生。比起城市公共自行车租赁系统,其无桩借还车模式为广大用户提供更加便利的短途出行方案。以上材料说明技术对人的作用是(  )

A . 发展人 B . 解放人 C . 保护人 D . 以上都是
小明家的铁质护栏断裂了,他最好采用(   )的连接方式进行修补。
A . 焊接 B . 榫接 C . 黏结 D . 铆接
小明家的木质靠背椅的一条横档断裂,他决定自己动手更换这条横档。小明更换横档的流程中不需要的环节是(  )。
A . 拆卸 B . 装配 C . 加工横档 D . 焊接
技术语言具有言简意肢、通俗直观、规范统等特点。 下列技术语言中不属于图表的是(    )
A . 汽车透视效果图 B . 调查结果柱状图 C . 机械加工图 D . 设计草图
构件 1 和构件 2 形成如图 a 所示的榫卯结构,构件 1 的结构如图 b 所示。下列构件 2 的设计方案中正确的是(    )

A . B . C . D .
市场上有一种红外线烤火炉,在使用过程中放置不平或被意外碰倒时都会自动断电。请你从设计的角度分析该性能的设计出发点是(    )。
A . 安全性 B . 创新性 C . 科学性 D . 可持续发展
如图所示是窗帘杆和金属制窗帘杆挂钩.窗帘杆长为3米,窗帘杆左右两端架在挂钩上。现使用两组挂钩(一组两个)安置两组窗帘,一厚一薄,要求两组窗帘安装高度相同,与墙壁距离可调。请你设计一款窗帘杆挂架,连接墙壁与挂钩,将窗帘挂好。已知挂钩上已打好两个安装孔,孔直径为3mm,第二个圆心到左边界的距离为10mm;挂钩凹槽半径大于窗帘杆直径。可使用材料为3mm厚度的钢板。

设计要求如下:

A.挂架与墙壁连接足够牢固,不会晃动;

B.挂架和挂钩连接可靠;

C.两组窗帘与墙壁的间距可调;

D.外侧挂钩靠墙端与墙壁最远距离约为20cm。

请根据上述设计要求,完成以下任务:

  1. (1) 制定设计方案前,需要明确设计的限制因素,以下因素中不属于设计的限制因素(在“①所挂窗帘布的重量。②窗帘杆挂钩安装孔的直径;③窗帘杆横截面直径的大小;④双窗帘杆所安装的高度2m”中选择合适的选项,将序号填入横线处);
  2. (2) ①画出窗帘杆托架的设计草图,配以必要的文字说明;

    ②在设计草图上标注窗帘杆挂架结构的主要尺寸;

  3. (3) 窗帘杆托架与窗帘杆挂钩的连接件应采用(在“①自攻螺钉;②平头螺丝;③螺栓螺母;④紧定螺钉”中选择合适的选项,将序号填入横线处)。

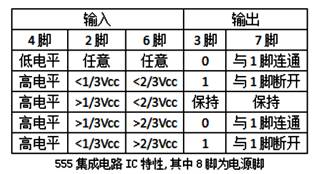

如图所示为小李设计的门铃电路,当有人按下门铃开关S(按下时闭合,松开时断开)时,扬声器BP发出铃声,松开后延时一段时间后自动停止。下列分析中不正确的是(  )

A . 初始状态时,555电路的2、6脚为低电平,3脚为低电平 B . 三极管V1、V2组成的电路相当于一个PNP型三极管 C . 按下再松开门铃S后,C1处于放电状态 D . VD1断路时,扬声器仍然会响,声音变得更急促
如图a所示是某学校的防疫通道闸机,小明为其设计了如图b所示的实验电路。人脸识别正确时A点(或B点)为高电平,体温检测正常时E点为高电平。当A点和F点同时为高电平,或者B点为高电平时,V7发光,代表闸门打开;人在规定的时间内通过进校(或出校)检测传感器时,V1(或V4)发出的光被遮挡,V8发光,代表闸门关闭。人离开人脸识别检测区时,A点(或B点)为低电平;延时器输出的高电平比A点(或B点)高电平的持续时间长5秒。请完成以下任务。

图a

图b

  1. (1) 进校时人脸识别不正确。D点的电平为(在“A .高电平;B .低电平;C .不能确定”中选择合适的选项,将序号填入横线处);
  2. (2) 如图所示,电机(M)电流从“+”到“-”,电机正转,打开闸门;电机电流从“-”到“+”,电机反转,关闭闸门。请在虚线框内设计继电器控制电机正反转的电路,并标明J1、J2,要求三极管采用共发射极接法。提供的元件有:2个NPN型三极管、2个普通二极管、2个电阻、2个继电器;

  3. (3) 请使用合适的逻辑门。补全图b虚线框1中的电路,要求电路简单;
  4. (4) 小明调试闸机时发现实验电路存在问题,在出校人脸识别正确时,(在“A .人未出校,闸门的打开与关闭间隔5秒交替进行;B .闸门打开又立刻关闭;C .闸门打开后人离开闸机返回校内,门保持开启;D .人在闸门打开5秒内已出校,闸门仍延时至5秒关闭”中选择合适的选项.将序号填入横线处)。
小王发明了一款多功能文具盒,为了保护其知识产权不受侵犯,他应该(   )
A . 登报声明 B . 申请专利 C . 参加竞赛 D . 注册商标
如图三脚架是通用技术中金工木工常见实践项目。木档加工过程中,一定要用到的工具是(   )

A . B . C . D .

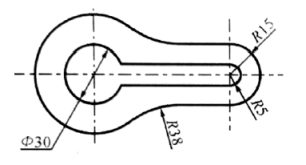

图中漏标的尺寸共有(   )

A . 1处 B . 2处 C . 3处 D . 4处
防晒霜是事加了能阻挡营外线成吸收紫外线的防晒别来防止肌肤被晒用、晒伤的化妆品。防陋霜分为化学防睛和物理防晒两种。可根据不同人的不同皮肤状况选择不同的SPF或PA值的产品,以达到防晒的目的。因此,防晒霜对人的作用是(    )
A . 保护人 B . 解放人 C . 发展人 D . 防范人
在造纸的实践活动中,同学们设计出以下的造纸流程,合理的是(     )
A . 制浆→选料→滤水烘干→纸浆上网→卷取 B . 制浆→选料→纸浆上网→滤水烘干→卷取 C . 选料→制浆→滤水烘干→纸浆上网→卷取 D . 选料→制浆→纸浆上网→滤水烘干→卷取
俯视图反映物体的长度和高度,不能反映物体的宽度。
