目前世界上正研究的一种新型发电机叫磁流体发电机，如图表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体来说呈中性）沿图中所示方向喷射入磁场，磁场中有两块金属板A,B，这时金属板上就聚集了电荷．在磁极配置如图所示的情况下，下述说法正确的是（   ）

目前世界上正在研究的一种新型发电机叫磁流体发电机，如图所示表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体上来说呈电中性）喷入磁场，由于等离子体在磁场力的作用下运动方向发生偏转，磁场中的两块金属板A和B上就会聚集电荷，从而在两板间产生电压．在图示磁极配置的情况下，下列表述正确的是（   ）

如图所示，一块长度为a、宽度为b、厚度为d的金属导体，当加有与侧面垂直的匀强磁场B，且通以图示方向的电流I时，用电压表测得导体上、下表面MN间电压为U．已知自由电子的电量为e．下列说法中正确的是（   ）

如图所示为等离子体发电机原理的示意图，平行金属板间距为d，有足够的长度跟宽度，其间有匀强磁场，磁感应强度为B，方向如图，等离子体的流速为v，发电机等效内阻为r，负载电阻为R，等离子体从一侧沿着垂直磁场且与极板平行的方向射入极板间．已知电子电量为e，忽略金属板边缘效应，求：

磁流体发电是一项新兴技术，它可以把气体的内能直接转化为电能，如图是它的示意图．平行金属板A、B之间有一个很强的匀强磁场，磁感应强度为B，将一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）垂直于磁场B的方向喷入磁场，每个离子的速度为v，电荷量大小为q，A、B两板间距为d，稳定时下列说法中正确的是（   ）

如图所示，长方体玻璃水槽中盛有NaCl的水溶液，在水槽左、右侧壁内侧各装一导体片，使溶液中通入沿x轴正向的电流I，沿y轴正向加恒定的匀强磁场B。图中a、b是垂直于z轴方向上水槽的前后两内侧面，则(   )

磁流体发电的原理如图所示。将一束速度为v的等离子体垂直于磁场方向喷入磁感应强度为B的匀强磁场中，在相距为d、宽为a、长为b的两平行金属板间便产生电压。如果把上、下板和电阻R连接，上、下板就是一个直流电源的两极。若稳定时等离子体在两板间均匀分布，电阻率为ρ。忽略边缘效应，下列判断正确的是（  ）

如图所示，磁流体发电机的长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导电电极，两极间距为d，极板的长、宽分别为a、b，面积为S，这两个电极与可变电阻R相连。在垂直于前后侧面的方向上有一匀强磁场，磁感应强度大小为B．发电导管内有电阻率为ρ的高温电离气体﹣﹣等离子体，等离子体以速度v向右流动，并通过专用通道导出。不计等离子体流动时的阻力，调节可变电阻的阻值，下列说法不正确的是（  ）

如图所示，磁流体发电机的长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导电电极，两极间距为d，极板的长、宽分别为a、b，面积为S，这两个电极与可变电阻R相连。在垂直于前后侧面的方向上有一匀强磁场，磁感应强度大小为 B．发电导管内有电阻率为ρ的高温电离气体﹣﹣等离子体，等离子体以速度v向右流动，并通过专用通道导出。不计等离子体流动时的阻力，调节可变电阻的阻值，下列说法正确的是（  ）

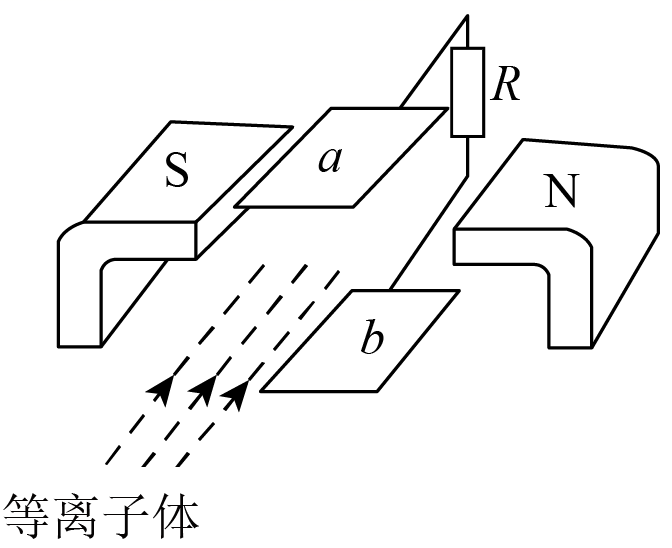

磁流体发电机是利用运动电荷在磁场中偏转发电的,如图是它的示意图．平行金属板 A、B之间有一个方向垂直于纸面向里的磁场,将一束等离子体(即高温下电离的气体,含有大量正、负带电粒子)从左向右喷入磁场,A、B两板间便产生电势差．下列判断正确的是（   ）

磁流体发电机的发电原理如图所示：将一束等离子体（即高温下电的气体，含有大量带正电和负电的粒子，而从整体来说呈中性）沿图示方向喷射入磁场，磁场中有两块金属板A、B（A板在上，B板在下，且正对），这时金属板上就聚集了电荷。在磁极配置如图所示的情况下，下述说法正确的是（   ）

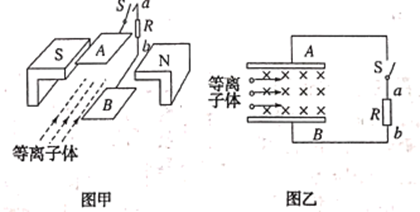

磁流体发电是一种新型发电方式，图甲和图乙是其工作原理示意图图甲中的A、B是电阻可忽略的导体电极，两个电极间的间距为d极板面积为S这两个电极与负载电阻R相连。假设等离子体（高温下电离的气体；含有大量的正负带电粒子）垂直于磁场进入两极板间的速度均为v。整个发电装置处于匀强磁场中，磁感应强度大小为B，方向如图乙所示。

目前世界上正研究的一种新型发电机叫磁流体发电机，如图表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体来说呈中性）沿图所示方向喷射入磁场，磁场中有两块金属板A、B，这时金属板上就聚集了电荷。在磁极配置如图中所示的情况下，下列说法正确的是（   ）

一种用磁流体发电的装置如图所示。平行金属板A，B之间有一个很强的磁场，将一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）喷入磁场，A，B两板间便产生电压。金属板A，B和等离子体整体可以看作一个直流电源，A，B便是这个电源的两个电极。将金属板A，B与电阻R相连，假设等离子体的电阻率不变，下列说法正确的是（　　）

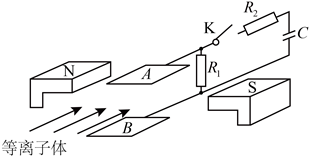

磁流体发电机是一项新兴技术，如图所示是它的示意图。平行金属板A、B之间的距离为d，极板面积为S，板间的磁场按匀强磁场处理，磁感应强度为B，两极板连接的外电路由阻值为R₁ ， R₂的电阻和电容为C的电容器组成，K为电键。将等离子体（即高温下电离的气体，含有大量的正、负带电粒子）以速度v沿垂直于B的方向射入磁场，假设等离子体在两极板间的平均电阻率为ρ，忽略极板和导线的电阻，开始时电键断开。

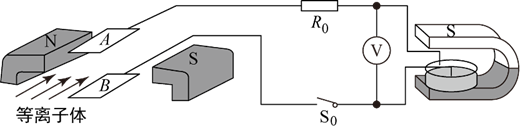

如图所示，蹄形磁铁的磁极之间放置一个装有导电液体的玻璃器皿，器皿中心和边缘分别固定一个圆柱形电极和一个圆环形电极，两电极间液体的等效电阻为R₁=1.0Ω。在左边的供电电路中接入一个磁流体发电机，间距为d=0.010m的平行金属板A、B之间有一磁感应强度为B=0.010T的匀强磁场，将一束等离子体以v=1.5×10⁵m/s的水平速度喷入磁场。已知磁流体发电机等效内阻为R₂=3.0Ω，定值电阻R₀=2.0Ω，电压表为理想电表。闭合开关S₀ ， 导电液体流速趋于稳定时，电压表示数为10.0V。回答以下问题∶

如图所示，磁流体发电机将一束等离子体连续以一定的速度非直于磁场方向喷入匀强磁场中，可在两平行金属板间产生电压，现将上、下板和电阻R连接，下列说法正确的是（   ）

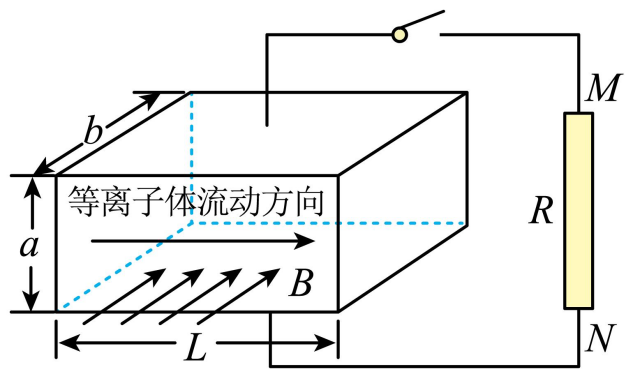

磁流体发电具有结构简单、启动快捷、环保等优势。磁流体发电机的简易模型图如图所示，其发电通道是一个长方体空腔，长、高、宽分别为L、a、b，前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导体电极，这两个电极通过开关与阻值为R的金属导体MN连成闭合电路，整个发电通道处于如图所示方向的匀强磁场中，磁感应强度的大小为B，方向垂直前后侧面。高温等离子体均以速率v水平向右喷入发电通道内，发电机的等效内阻为r，忽略等离子体的重力，相互作用力及其他因素。以下说法正确的是（   ）

如图所示为几种仪器的原理示意图，图甲为磁流体发电机，图乙为质谱仪，图丙为多级直线加速器，图丁是霍尔元件，下列说法正确的是（   ）

A.图甲中，将一束等离子体喷入磁场，

如图所示，带电粒子在以下四种器件中运动的说法正确的是（   ）
