磁流体发电机 知识点题库

目前，世界上正在研究一种新型发电机叫磁流体发电机．如图表示了它的原理：将一束等离子体喷射入磁场，在场中有两块金属板A，B，这时金属板上就会聚集电荷，产生电压．如果射入的等离子体速度均为v，两金属板的板长为L，板间距离为d，板平面的面积为S，匀强磁场的磁感应强度为B，方向垂直于速度方向，负载电阻为R，电离气体充满两板间的空间．当发电机稳定发电时，电流表示数为I．那么以下正确的是（  ）

如图所示是磁流体发电机的示意图，两平行金属板P、Q之间有一个很强的磁场．一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）沿垂直于磁场的方向喷入磁场．把P、Q与电阻R相连接．下列说法正确的是（   ）

用如图所示的方法可以测得金属导体中单位体积内的自由电子n，若一块横截面为矩形的金属导体的宽为b，厚为d，当通以图示方向电流I，并加有与侧面垂直的匀强磁场B时，在导体上、下表面间用理想电压表测得电压为U．已知自由电子的电荷量为e，则下列判断正确的是（   ）

磁流体发电机可以把气体的内能直接转化为电能，是一种低碳环保发电机，有着广泛的发展前景，其发电原理示意图如图所示．将一束等离子体（即高温下电离的气体，含有大量带正电和负电的微粒，整体上呈电中性）喷射入磁感应强度为B的匀强磁场中，磁场区域有两块面积为S、相距为d的平行金属板与外电阻R相连构成一电路，设气流的速度为v，气体的电导率（电阻率的倒数）为g．则以下说法正确的是（　　）

目前世界上正研究的一种新型发电机叫磁流体发电机，如图表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体来说呈中性）沿图所示方向喷射入磁场，磁场中有两块金属板A、B，这时金属板上就聚集了电荷。在磁极配置如图中所示的情况下，下述说法正确的是（  ）

磁流体发电机原理如图所示，将一束等离子体(正负电荷组成的离子化气体状物质)喷射入磁场，在电场中有两块金属板A、B，这时金属板上就会聚集电荷，产生电压。如果射入的等离子体速度为v，板间距离为d，匀强磁场的磁感应强度为B，方向与速度方向垂直，负载电阻为R，电离气体充满两板间的空间。当发电机稳定发电时，电流表示数为I。

目前世界上正在研究的一种新型发电机叫磁流体发电机，如图表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体上来说呈电中性）喷入磁场，由于等离子体在磁场力的作用下运动方向发生偏转，磁场中的两块金属板A和B上就会聚集电荷，从而在两板间产生电压．请你判断：在图示磁极配置的情况下，金属板（选填“A”或“B”）的电势较高，通过电阻R的电流方向是（选填“a→b”或“b→a”）．

如图所示，磁流体发电机的长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导电电极，两极间距为d，极板长和宽分别为a和b，这两个电极与可变电阻R相连。在垂直前后侧面的方向上有一匀强磁场，磁感应强度大小为B。发电导管内有电阻率为ρ的高温电离气体——等离子体，等离子体以速度v向右流动，并通过专用通道导出。不计等离子体流动时的阻力，调节可变电阻的阻值，则

去年底，我省启动“263”专项行动，打响碧水蓝天保卫战．暗访组在某化工厂的排污管末端安装了如图所示的流量计，测量管由绝缘材料制成，其长为L、直径为D，左右两端开口，匀强磁场方向竖直向下，在前后两个内侧面a、c固定有金属板作为电极．污水充满管口从左向右流经测量管时，a、c两端电压为U，显示仪器显示污水流量Q(单位时间内排出的污水体积)．则(   )

如图所示，有一金属块放在垂直于侧面C的匀强磁场中，当有稳恒电流自左向右通过时，下列说法正确的是(   )

目前世界上正在研究一种新型的发电机叫做磁流体发电机，其原理如图a所示。将含有大量正、负粒子的等离子束射入磁场，磁场中两金属板A、B上将别聚集电荷，从而在两板间形成一定的电压，A、B两板就等效于图b中的一个电源．对电源的正、负极和电路中流过电阻R的电流方向的判断中，正确的是（  ）

磁流体发电是一种新型发电方式，图甲和图乙是其工作原理示意图．图甲中的A、B是电阻可忽略的导体电极，两个电极间的间距为d，这两个电极与负载电阻相连．假设等离子体（高温下电离的气体，含有大量的正负带电粒子）垂直于磁场进入两极板间的速度均为v₀ ． 整个发电装置处于匀强磁场中，磁感应强度强度大小为B，方向如图乙所示．

目前世界上整研究一种新型发电机叫磁流体发电机，如图所示表示它的发电原理，将一束等离子体（即高温下电离的气体，含有大量带正电和负电的粒子，而从整体来说呈中性）沿图中所示方向喷射入磁场，磁场中有两块金属板A、B，这时金属板上就聚集了电荷，在磁极配置如图中所示的情况下，下述说法正确的是（   ）

磁流体发电机是一种把物体内能直接转化为电能的低碳环保发电机，下图为其原理示意图，平行金属板C、D间有匀强磁场，磁感应强度为B，将一束等离子体（高温下电离的气体，含有大量带正电和带负电的微粒）水平喷入磁场，两金属板间就产生电压。定值电阻R₀的阻值是滑动变阻器最大阻值的一半，与开关S串联接在C、D两端，已知两金属板间距离为d，喷入气流的速度为v，磁流体发电机的电阻为r（R₀＜r＜2R₀）．则滑动变阻器的滑片P由a端向b端滑动的过程中（   ）

磁流体发电是一项新兴技术，如图是磁流体发电机的示意图。平行金属板P、Q间距为d、面积为S，两金属板和电阻R连接。一束等离子体以恒定速度v₀垂直于磁场方向喷入磁感应强度为B的匀强磁场中，电路稳定时电阻R两端会产生恒定电势差U．假定等离子体在两板间均匀分布，忽略边缘效应，则等离子体的电导率δ（电阻率的倒数）的计算式是（   ）

关于下列四幅课本上的插图的说法正确的是（   ）

如图所示为磁流体发电机的原理图。金属板M、N之间的距离为d＝20 cm，磁场的磁感应强度大小为B＝5 T，方向垂直纸面向里。现将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，整体呈中性）从左侧喷射入磁场，发现在M、N两板间接入的额定功率为P＝100 W的灯泡正常发光，且此时灯泡电阻为R＝100 Ω，不计离子重力和发电机内阻，且认为离子均为一价离子，则下列说法中正确的是(　　)

如图是等离子体发电机的示意图，磁感应强度为B，两极板间距离为d，要使输出电压为U，则等离子体的速度v为，a是电源的极．

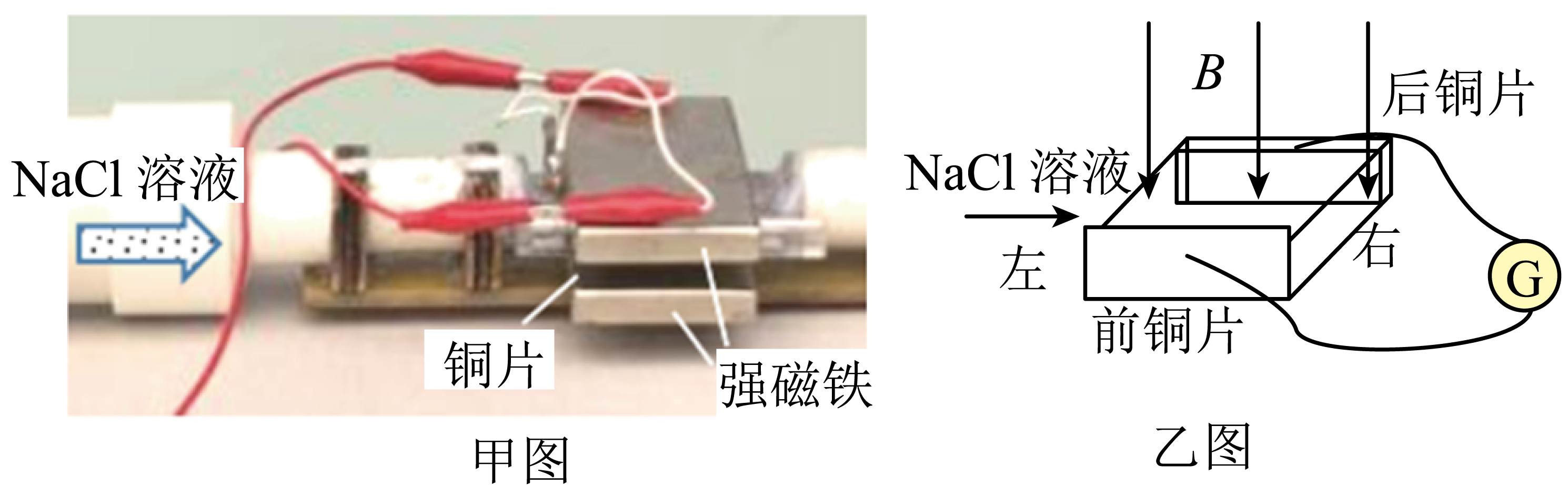

为了让学生直观感受到磁流体发电机，周老师设计了如图甲所示实验装置，溶液在抽水机的作用下，从左向右流动，通过钕铁硼强磁铁产生竖直向下的磁场，前后两块铜片与灵敏电流计连接，简化为乙图所示，则下列说法正确的是（   ）

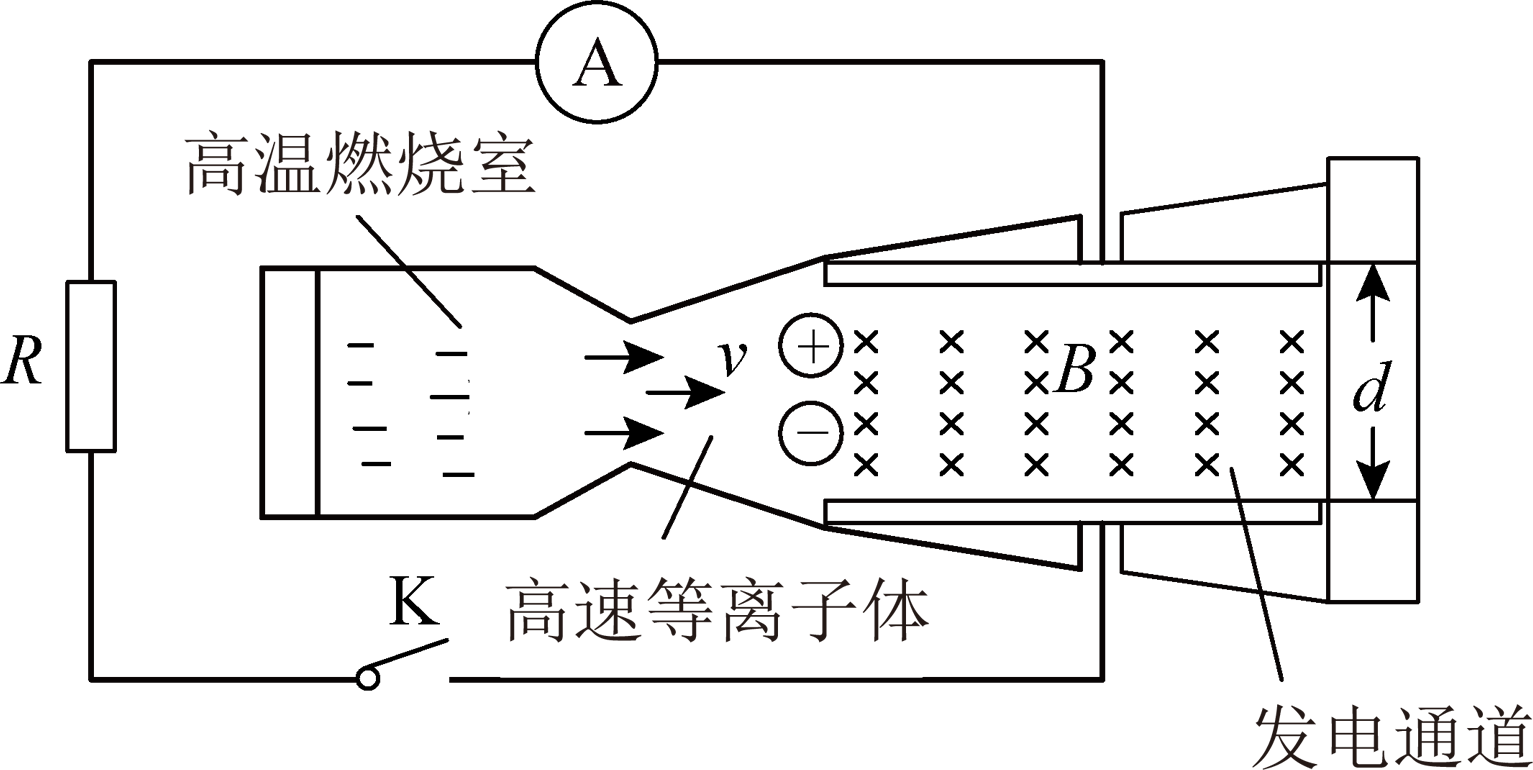

磁流体发电机，又叫等离子体发电机，图中的燃烧室在3000K的高温下将气体全部电离为电子和正离子，即高温等离子体。高温等离子体经喷管加速后以1000m/s的速度进入矩形发电通道。发电通道有垂直于纸面向内的匀强磁场，磁感应强度B=6T等离子体发生偏转，在两极间形成电势差。已知发电通道长a=50cm，宽b=20cm，高d=20cm，等高速等高子体离子体的电阻率ρ=2Ω·m。则以下判断中正确的是（   ）
