多用电表的原理和使用 知识点题库

电磁式多用电表是实验中常用的测量仪器,通过转换开关挡位的调节可实现不同的测量功能.

  1. (1)

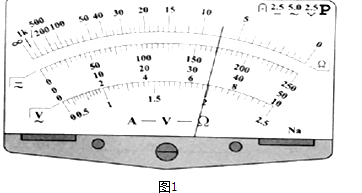

    测量时多用电表指在如图1所示的位置,若选择开关处于“10mA”档,其读数为 mA;若选择开关处于“×10Ω”档,指针指在“5”和“10”的正中间,指针附近的其它刻度模糊,则被测电阻的阻值 75Ω(选填“大于”,“等于”或“小于”)

  2. (2)

    多用电表处于欧姆挡时,其电路原理如图2所示,表内电源电动势为E,测量电路中的电流I与待测电阻的阻值Rx关系图象如图3所示,则:(a)甲图中a为(填“红表笔”或“黑表笔”);

    (b)乙图中图线的函数表达式为I=(用题及图中符号表示)

  3. (3)

    某同学连接了如图4的电路,闭合开关S后,发现两灯都不亮,他用多用表的电压档对电路进行检测,其结果如下表,由此可断定故障是       (假定只有一处故障)

    测试点

    a、b

    c、b

    c、d

    d、e

    电压表示数

    A . 灯B短路 B . 灯A断路 C . d、e段断路 D . c、d段断路.
如图所示是简化的多用电表的电路.转换开关S与不同接点连接,就组成不同的电表,已知R3<R4 , 下面是几位同学对这一问题的议论,请你判断他们中的正确说法是(  )

A . S与1、2连接时,多用电表就成了电流表,接1量程比接2量程大 B . S与3、4连接时,多用电表就成了电流表 C . S与3、4连接时,多用电表就成了电压表 D . S与5连接时,多用电表就成了欧姆表
如图所示,把一个内阻Rg为500Ω,满偏电流Ig为1mA的电流表改装成有两个量程的电压表,图中R1为9.5kΩ,R2为90kΩ,那么,当使用a、b两个端点时,量程为V,当使用a、c两个端点时,量程为V.

在使用多用电表的欧姆挡测电阻时,应(   )
A . 使用前检查指针是否停在欧姆挡刻度线的“∞”处 B . 每次测量前或每换一次挡位,都要进行一次电阻调零 C . 在测量电阻时,电流从黑表笔流出,经被测电阻到红表笔,再流入多用电表 D . 测量时若发现表针偏转的角度较小,应该更换倍率较小的挡来测量
如图所示,直接使用多用电表测量电流表的电阻,已知多用电表欧姆挡所选的倍率是×1 Ω挡,且已欧姆调零,两电表均正常工作.测量时电流表示数为52mA,欧姆表示数如图所示,则下列说法错误的是(    )



A . a和b是多用电表的两个表笔,则表笔a为黑色 B . 电流表的内阻约为14.0Ω C . 由计算可知多用电表内电池的电动势约为1.5V D . 为了使电阻的测量值比较准确,应该用两手分别将两表笔与电流表接线柱紧紧捏在一起,以使两者接触良好
指针式多用电表是实验室中常用的测量仪器。

图片_x0020_861260923

  1. (1) 现用此电表测量一定值电阻,测量的某些操作步骤如下:

    ①将红、黑表笔分别插入“+”、“-”插孔,红黑表笔短接,调节欧姆调零旋钮,使电表指针指向表盘右端零刻线

    ②将选择开关旋转到欧姆挡位置

    ③调节指针机械调零旋钮,使电表指针指向表盘左端零刻线处

    ④接入待测电阻,测量该定值电阻阻值

    ⑤使用完毕后拔出表笔,将开关拨至OFF挡或交流电压的最高挡

    实验步骤依次是:

  2. (2) 使用多用电表测电阻时,将选择开关拨至欧姆挡“×10”挡,经正确操作后,指针指示如图a所示,为测量的结果更准确,该同学应该选择欧姆挡(选填“×1”,“×100”)挡,换挡调零后,将两表笔接待测电阻两端,指针指示如图b,则待测电阻为Ω。


  1. (1) 有一游标卡尺,主尺的最小分度是1mm,游标上有20个小的等分刻度。用它测量一小球的直径,如图1所示的读数是mm。
  2. (2) 用螺旋测微器测量一根金属丝的直径,如图2所示的读数是mm。
  3. (3) 如图3所示的电流表读数为A,如图4所示的电压表读数为V

  4. (4) 某同学先用多用电表粗测其电阻。用已经调零且选择开关指向欧姆挡“×100”档位的多用电表测量,发现指针的偏转角度太小,这时他应将选择开关换成另一个挡位,然后进行欧姆调零,再次测量电阻丝的阻值,其表盘及指针所指位置如右图所示,则此段电阻丝的电阻为Ω.

在“练习使用多用电表”实验中:

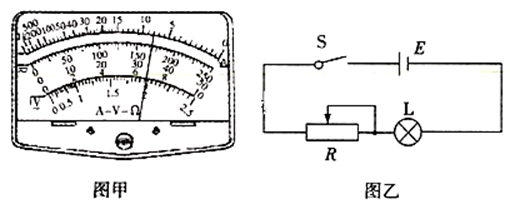

  1. (1) 若多用电表的电阻挡有三个挡位,分别是“ l”挡、“ 10”挡和 “ 100”挡,当用“ 10”挡测量某电阻 时,操作步骤正确,发现表头指针偏转角度过大,为了较准确地进行测量,应换到挡,换挡后应先(填缺少的步骤),之后用表笔连接待测电阻进行读数,如图甲所示,由表盘刻度读得该电阻的阻值是Ω。

    图片_x0020_100019

  2. (2) 如图乙所示,闭合开关后发现小灯泡不亮,欲用多用电表检查该电路某处是否发生断路,在保持电路完整的情况下,应使用多用电表的____进行测量。(选填字母代号即可)
    A . 电阻挡 B . 电流挡 C . 交流电压挡 D . 直流电压挡
  3. (3) 某同学利用多用电表测量二极管的反向电阻,将红、黑表笔分别插入正、负表笔插孔,将二极管的两个极分别记为a端和b端,红表笔接a端、黑表笔接b端时,指针几乎不转;红表笔接b端、黑表笔接a端时,指针偏转角很大。则为了测量该二极管的反向电阻,应将红表笔接二极管的__(填“a”或“b”)端。
指针式多用电表是实验室中常用的测量仪器。

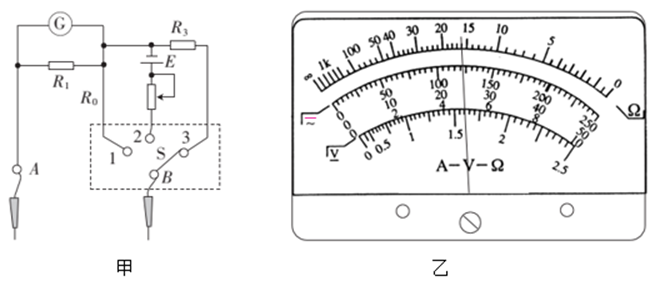

  1. (1) 如图甲所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关,通过操作开关,接线柱B可以分别与触点1、2、3接通,从而实现使用多用电表测量不同物理量的功能。关于此多用电表,下列说法中正确的是__________。

    A . 当S接触点1时,多用电表处于测量电流的挡位,其中接线柱B接的是红表笔 B . 当S接触点2时,多用电表处于测量电压的挡位,其中接线柱B接的是红表笔 C . 当S接触点2时,多用电表处于测量电阻的挡位,其中接线柱B接的是黑表笔 D . 当S接触点3时,多用电表处于测量电压的挡位,其中接线柱B接的是黑表笔

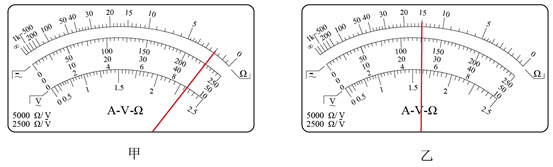

  2. (2) 用实验室原有的多用电表进行某次测量时,指针在表盘的位置如图乙所示。

    A.若所选挡位为“直流 ”挡,则表盘示数为

    B.若所选挡位为“直流 ”挡,则表盘示数为

  3. (3) 用表盘为图乙所示的多用电表正确测量了一个约 的电阻后,需要继续测量一个阻值约 的电阻。在用红、黑表笔接触这个电阻两端之前,请选择以下必须的步骤,并按操作顺序写出步骤的序号

    A .调节欧姆调零旋钮使表针指向欧姆零点

    B .把选择开关旋转到“ ”位置

    C .把选择开关旋转到“ ”位置

    D .将红表笔和黑表笔接触

  4. (4) 某小组同学们发现欧姆表的表盘刻度线不均匀,分析在同一个挡位下通过不同待测电阻的电流和它的阻值 关系,他们分别画出了如图所示的几种图象,其中可能正确的是

为了粗略测量电阻,小明同学用量程为5mA的毫安表、电动势为3V的电池、0~999.9Ω)的电阻箱制作了一块简易欧姆表,电路如图所示:

  1. (1) 为制作欧姆表,准确测量毫安表的内阻(填“需要”或“不需要”);
  2. (2) 进行欧姆调零之后,用该表测量某电阻时,a表笔是表笔(填“红”或“黑”),此时毫安表读数为2.5mA,则待测电阻阻值为Ω;
  3. (3) 如果在毫安表两端并联一个电阻,其余电路均不变,表盘中间刻度对应的电阻值(填“变大”、“变小”或“不变”);
  4. (4) 该欧姆表用久后,电池老化造成电动势减小,内阻增大,但仍能进行欧姆调零,则用其测得的电阻值真实值(填“大于”、“小于”或“等于”)。
二极管具有单向导电性,正向导通时电阻几乎为零,电压反向时电阻往往很大。某同学想要测出二极管的反向电阻RD , 进行了如下步骤:

步骤一:他先用多用电表欧姆档进行粗测:将红、黑表笔分别插入正、负表笔插孔,二极管的两端分别标记为A和B.将红表笔接A端,黑表笔接B端时,指针几乎不偏转;红表笔接B端,黑表笔接A端时,指针偏转角度很大,则为了测量该二极管的反向电阻,应将红表笔接二极管的端。(填“A”或“B”)。

步骤二:该同学粗测后得到RD=1490Ω,接着他用如下电路(图一)进行精确测量:已知电压表量程0~3V,内阻RV=3kΩ.实验时,多次调节电阻箱,记下电压表的示数U和相应的电阻箱的电阻R,电源的内阻不计,得到 与 R的关系图线如图(图二)所示。由图线可得出:电源电动势E=,二极管的反向电阻RD

步骤二中二极管的反向电阻的测量值与真实值相比,结果是(填“偏大”、“相等”或“偏小”)

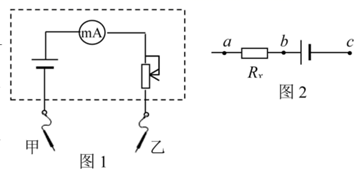

在学习了多用电表的原理以后,某同学对自制多用电表产生了兴趣。他用一个满偏电流为 、内阻为 的电流表,一只滑动变阻器和一节电动势为 的干电池组装成一个欧姆表,如图1所示。

图片_x0020_100018

  1. (1) 该同学按图1正确连接好电路。甲、乙表笔中,甲表笔应是(选填“红”或“黑”)表笔;
  2. (2) 测量电阻前,他先进行欧姆调零:将甲、乙表笔短接,调节滑动变阻器,使电流表指针指到(选填“零刻度”或“满偏刻度”)处;
  3. (3) 欧姆调零后,他将甲、乙两表笔分别接图2中的a、b两点,指针指在电流表刻度的 处,则电阻
  4. (4) 若误将甲、乙两表笔分别接在了图2中的a、c两点(图2中电源内阻很小),则电阻的测量结果(选填“偏大”或“偏小”)。
关于指针式多用电表的使用,下列说法正确的是(   )
A . 测电阻时,指针偏转至靠近刻度盘最右端,需要将倍率调换到更高倍率挡 B . 测电阻时,为保证接触良好,可以用手直接将表笔和电阻捏紧 C . 欧姆表换挡后,不需要重新进行欧姆调零,即可直接测电阻 D . 测电流时,电流从红表笔流入多用电表,黑表笔流出

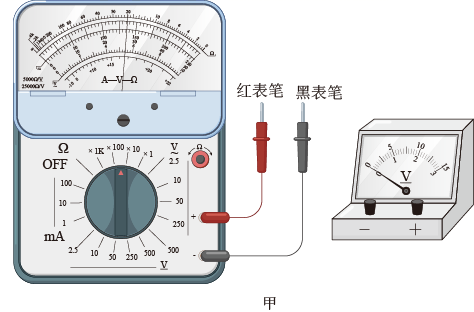

某同学用多用电表的欧姆挡来测量电压表的内阻,如图甲所示,先将选择开关旋至倍率“×1k”挡,调零后进行测量,黑表笔应接电压表的接线柱(选填“+”或“-”),测量结果如图乙所示,电压表的内阻为

图片_x0020_100017 图片_x0020_100018

一同学学习了用多用电表测量电阻后,他将选择开关旋到欧姆挡的倍率“ ”挡,正确操作后测量某一电阻的阻值,得到表盘指针偏转的位置如图甲所示。请回答下列问题:

  1. (1) 为使这个电阻测得更准确些,应将选择开关旋到倍率挡,在第二次测量前必须进行
  2. (2) 经过重新调整后,他再次测量该电阻,得到表盘指针偏转的位置如图乙所示,则被测电阻的阻值
如图甲所示为多用电表中欧姆挡的简易结构图。

  1. (1) 关于多用电表欧姆挡的使用,下列说法正确的是_______.
    A . 测量某一电阻时,应在其所在电路中直接测量,不必拆下被测电阻 B . 测量电阻时用手指紧紧按住红、黑表笔与电阻接触的部分,这样测量较为准确 C . 因流过表头的电流与待测电阻的阻值不成线性关系,所以表盘刻度不均匀 D . 若使用一段时间后电源电动势没变,内阻增大但不影响调零,待测电阻的测量值将变大
  2. (2) 某同学选取“ 挡”测量一定值电阻,发现指针偏角过大,应将挡位调至(填“ ”或“ ”)挡,并且重新进行,换挡后,重新测量该定值电阻,表盘示数如图乙所示,则此定值电阻的测量值为
图(a)为某同学组装完成的简易多用电表的电路图,图中E是电池:是固定电阻,是可变电阻;表头G的满偏电流为 , 内阻为。虚线方框内为换档开关,A端和B端分别与两表笔相连,该多用电表有5个挡位,5个档位为:直流电压挡和挡,直流电流挡和档,欧姆档。

  1. (1) 图(a)中的A端与(填“红”成“黑”)色表笔相连接。
  2. (2) 该表作为双量程电流表用时,转换开关B接至(填“1”或者“2”)时为电流表的档。
  3. (3) 该表作为双量程电压表使用时,转换开关B接至(填“4”或者“5”)时为电压表的档;根据题中数据可计算出
  4. (4) 如图(b)所示,表盘最上方0刻度在右边的刻度线中点处刻度数是15,结合题中已知数据可知该电源的电动势为V。(结果保留2位有效数字)
小明同学想探究多用电表欧姆调零电阻阻值的最大调节范围,他进行了以下实验操作:

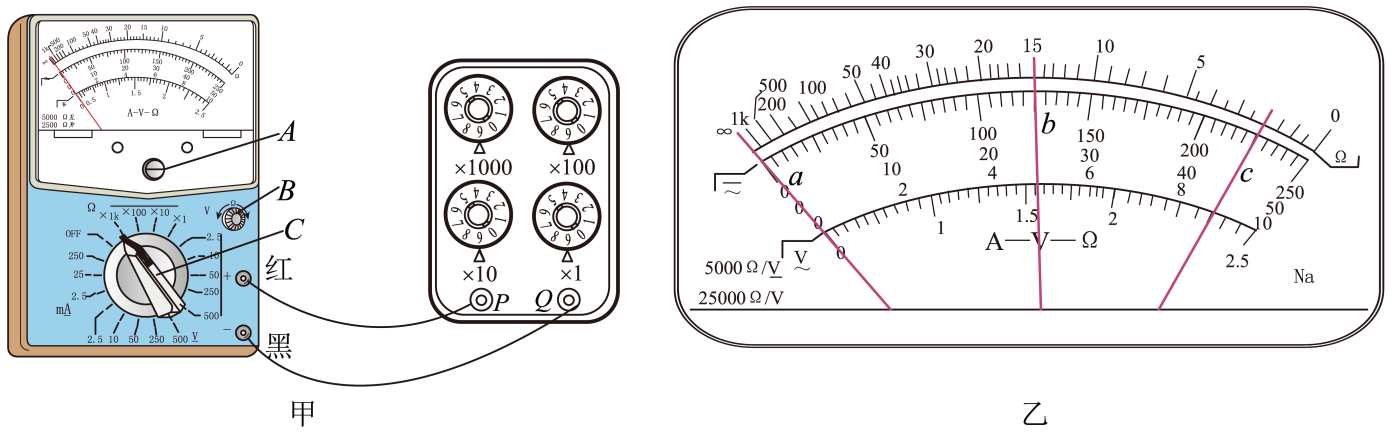

  1. (1) 小明首先调节旋钮(选填“A”、“B”或“C”)使指针指到图乙中a位置;
  2. (2) 将电阻箱的阻值调到最大,并按图甲连接好电路,此时电阻箱接线柱P的电势比Q(填“高”或“低”);
  3. (3) 将旋钮C拨到R × 1挡,并将旋钮B顺时针旋转到底(此时欧姆调零电阻的阻值最小),然后调节电阻箱的阻值,直至表盘指针指到电流满偏刻度值处,读出此时电阻箱的阻值为R1;继续调节电阻箱的阻值,直至表盘指针指到图乙中的b处,读出此时电阻箱的阻值为R2;则此时该多用电表R × 1挡的总内阻为(用R1和R2表示);
  4. (4) 最后将旋钮B逆时针旋转到底(此时欧姆调零电阻的阻值最大),并将电阻箱的阻值调到0,此时电表指针指到图乙中的c处,则此时流过表头的电流与满偏电流的比值为
  5. (5) 该多用电表欧姆调零电阻阻值最大值和最小值的差为(用R1和R2表示)。

  1. (1) 在“测定干电池电动势和内阻”实验,小明(填“能”或“不能”)直接用多用电表欧姆档测电源内阻。

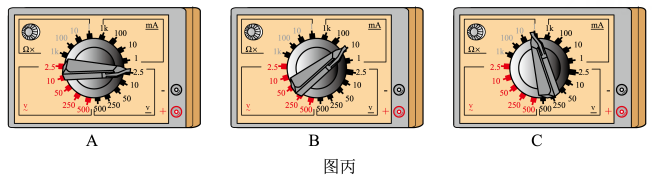

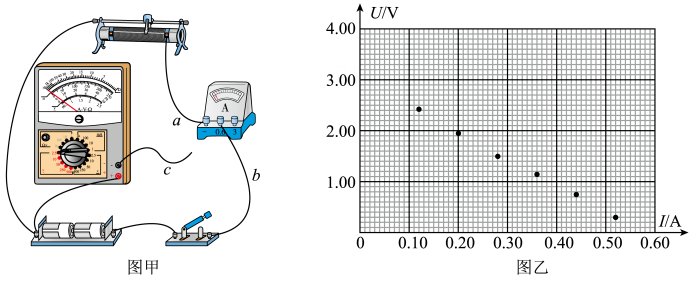

  2. (2) 图甲为实验电路连接图,多用电表档位开关应选图丙中(填“A”、“B”或“C”),要使测量电路更合理,图甲中导线c端应接在图中(填“a”或“b”)接线柱;

  3. (3) 实验测得的数据点已描在坐标纸上,如图乙。请连接数据点作出U-I图线;
  4. (4) 根据图线得出该两节干电池的电动势E=V(保留三位有效数字),内阻r=Ω(保留两位有效数字)。

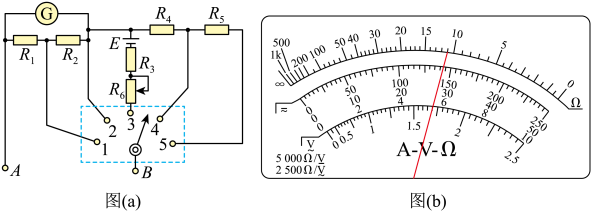

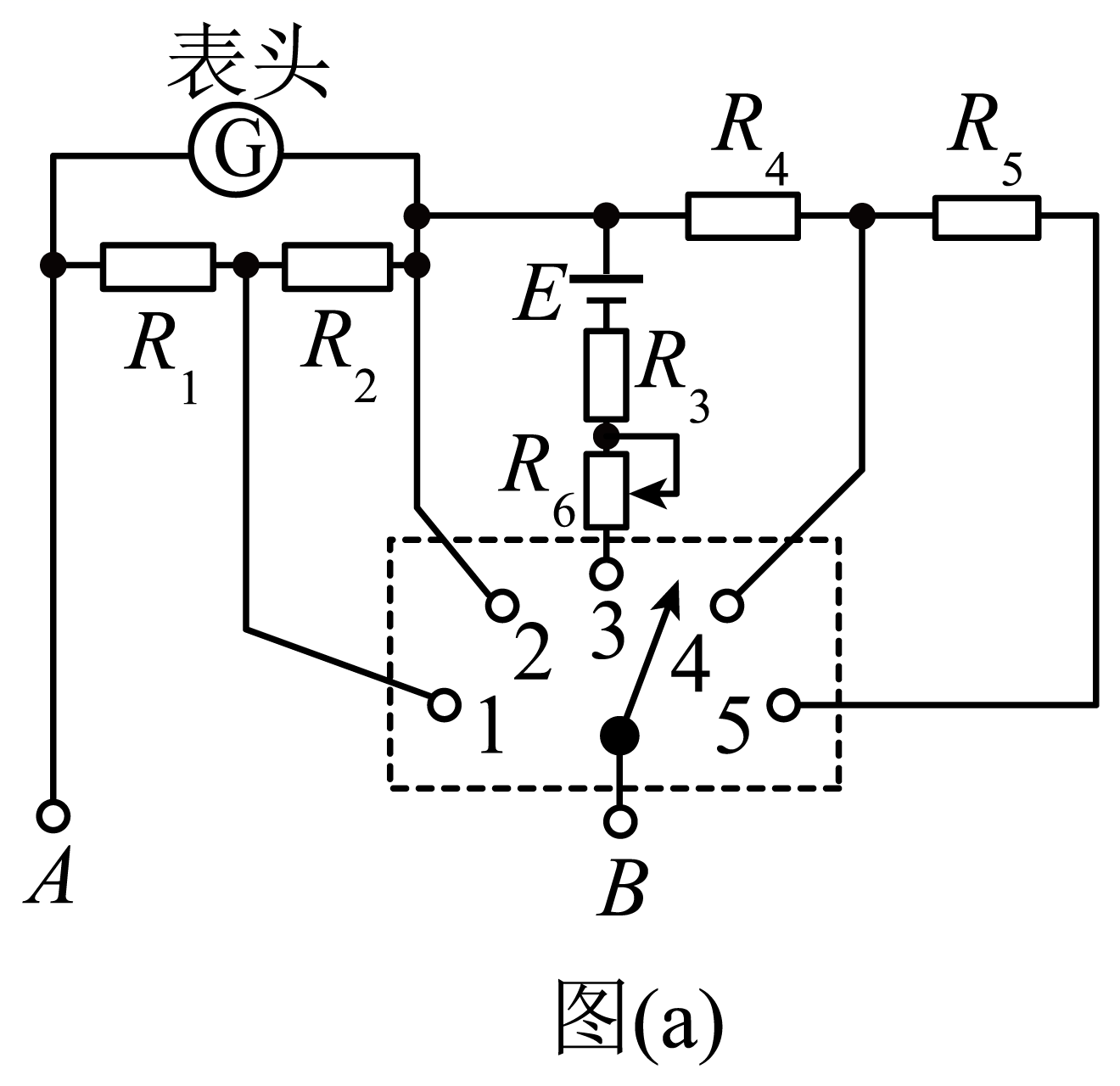

图(a)为简易多用电表的电路图。电源为直流电源是定值电阻;表头G的偏电流为5mA,内阻为20Ω;虚线方框为换挡开关;A端和B端分别与两表笔相连。该多用电表共有5个挡位,分别为,直流电压5V挡和10V挡,直流电流10mA挡和25mA挡,欧姆×10Ω挡。

  1. (1) 多用电表的B端应与(填“红”或“黑”)色表笔相连接。

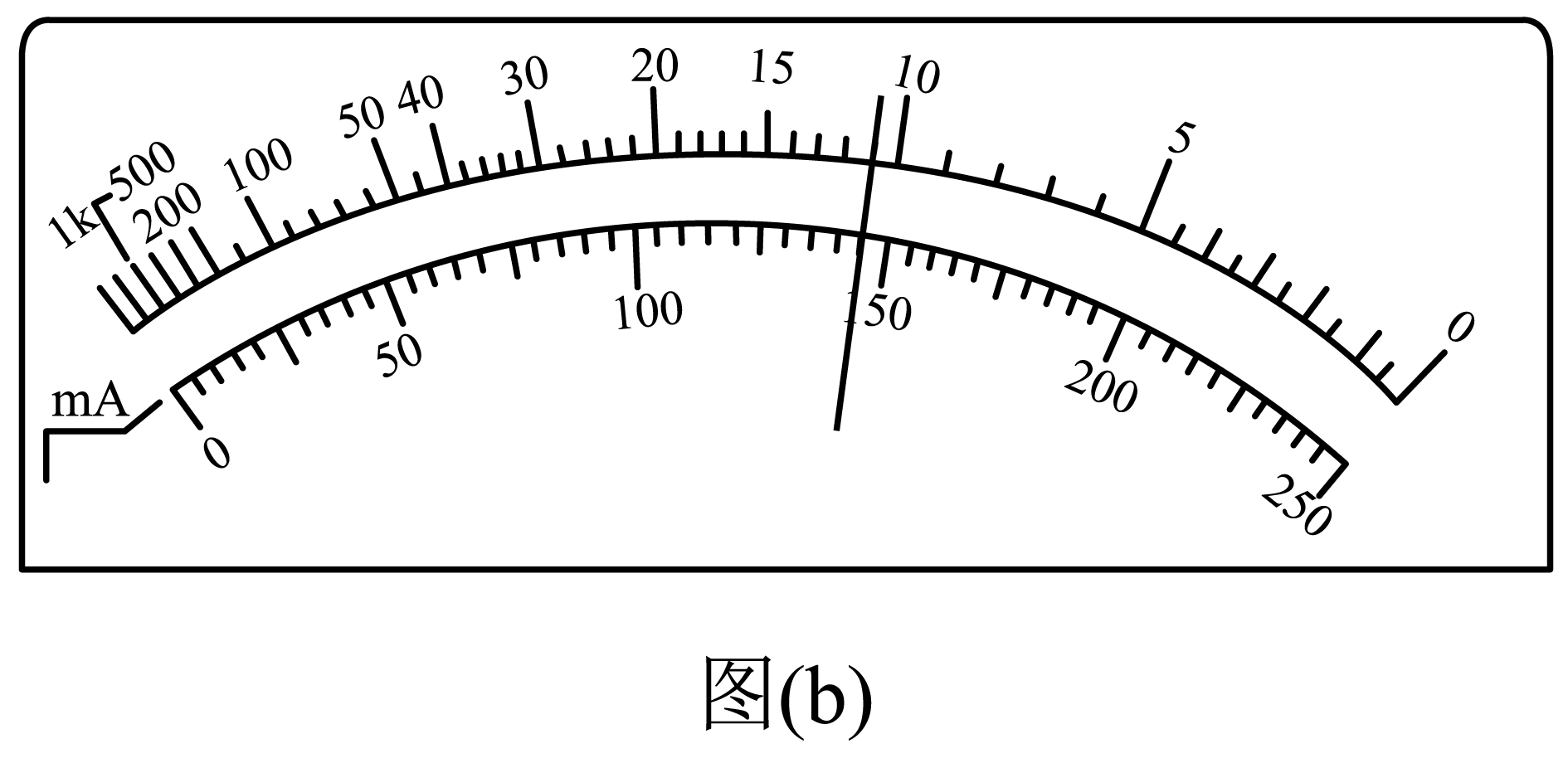

  2. (2) 若换挡开关与3相连,测量中,表盘指针稳定时如图(b)所示,则其读数为
  3. (3) 若要使用直流电压5V挡,则换挡开关应与相连(选填“1”、“2”、“3”、“4”或“5”)。
  4. (4) 若换挡开关与1相连,则表头G满偏时,流经A端和B端的电流为mA。
