多用电表的原理和使用知识点题库

如图所示，0～3A挡电流表读数A，0～15V电压表的读数为V．

某同学想通过一个多用电表中的欧姆挡直接去测量某电压表（量程为10V）的内阻（大约为几十千欧），该多用电表刻度盘上读出电阻刻度中间值为30，则：

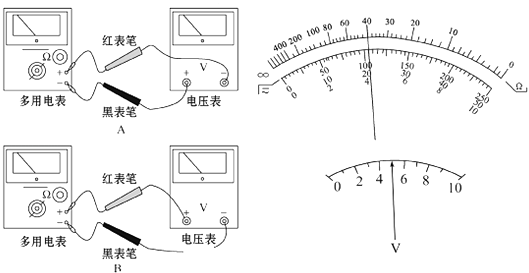

（1）欧姆挡的选择开关拨至（选填“×1k”或“×100”）挡，先将红、黑表笔短接调零后，选用图中（选填“A”或“B”）方式连接．
（2）在实验中，某同学读出欧姆表的读数为Ω，这时电压表的读数为 V，欧姆表电池的电动势为 V．

使用多用电表测电阻时，下列说法中符合实际的有（）

A . 测量电阻时，两手碰着表笔的金属杆，测量值会偏小 B . 测量电路的电阻时，如果该电路不和电源断开，可能烧坏表头 C . 使用其他的欧姆挡时，不论电阻值多大，均不需拨动转换开关，都可测得较准确的电阻值 D . 测量电阻时要使两表笔短接，调节欧姆调零电阻，使表头的指示电流为零

某同学练习使用多用电表，请完成下列问题。

（1）如图所示是一多用电表的简化电路图，当转换开关S旋转至位置3时，可用来测量；旋转至位置2时，多用表为一个倍率为“×10”的欧姆表，若该多用电表欧姆表盘刻度的中央刻度值为15则此时欧姆表内阻为Ω．若表头A的满偏电流为50mA，则图中电源的电动势为V。
（2）将一个二极管的两极分别标记为a和b，转换开关S置于位置2，用红表笔接a端，黑表笔接b端，指针几乎不动；红表笔接b端，黑表笔接a端，指针偏转角度很大，则该二极管的正极是（填“a”或“b）端。

电流表 $\text{[math]}$ 的量程为 $\text{[math]}$ ,内阻 $\text{[math]}$ ,把它改装成如图所示的一个多量程多用电表,电流、电压和电阻的测量都各有两个量程。

图片_x0020_100017

（1）图中,A表笔为 $\text{[math]}$ 填“红”或“黑” $\text{[math]}$ 表笔,若实验室只有两只红表笔,找不到黑表笔,则 $\text{[math]}$ 填“能”或“不能” $\text{[math]}$ 继续使用该多用电表测电压；
（2）当开关S接到5或6位置时为电压挡,其中,开关S接到位置5时的量程比接到位置6时的量程 $\text{[math]}$ 填“大”或“小” $\text{[math]}$ ,开关S接到位置5时允许流入多用电表的最大电流 $\text{[math]}$ 填“大于”,“小于”或“等于” $\text{[math]}$ 开关S接到位置6时允许流入多用电表的最大电流；
（3）当开关S接到1或2位置时为电流挡,其中小量程为 $\text{[math]}$ ,大量程为 $\text{[math]}$ 。开关S接位置 $\text{[math]}$ 填“1”或“2” $\text{[math]}$ 时是大量程电流挡,图中电阻 $\text{[math]}$ $\text{[math]}$ ；
（4）已知图中的电源 $\text{[math]}$ 的电动势为9V,当把开关S接到位置4,短接A、B进行欧姆调零后,此欧姆挡内阻为 $\text{[math]}$ ,现用该挡测一未知电阻阻值,指针偏转到电流表 $\text{[math]}$ 满刻度的 $\text{[math]}$ 处,则该电阻的阻值为 $\text{[math]}$ ．

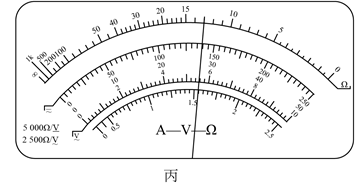

如图所示为多用电表进行测量时表针指示如图所示。

图片_x0020_2142986046

（1）当选用倍率为“×100”的电阻挡测电阻时，所测电阻的阻值为 Ω；
（2）当选用量程为250 mA的电流挡测量电流时，所测电流为 mA；
（3）当选用量程为10 V的电压挡测量电压时，所测电压为 V.

如图甲是多用电表简化电路图，电流计满偏电流0.5mA、内阻20Ω；电池电动势1.5V、内阻可忽略；电阻R₁阻值20Ω；R₃阻值24990Ω．

（1） A插孔应接表笔（选填“红”或“黑”）；
（2）若指针指在图乙中所示位置，选择开关接1时其读数为；选择开关接3时其读数为；
（3）测量电阻时，需先进行欧姆调零，此时应将R₂的阻值调整为Ω
（4）用多用表测电流或电阻的过程中，下列说法正确的是______

A . 测量电阻时，更换倍率后必须重新进行欧姆调零 B . 测量电流时，更换量程后必须重新进行调零 C . 测量未知电阻时，必须先选择倍率最大挡进行试测 D . 测量未知电流时，必须先选择电流最大量程进行试测

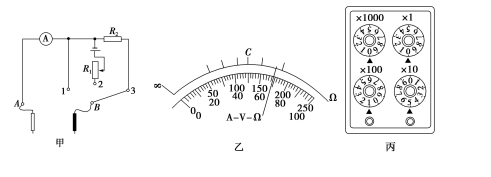

如图甲为物理兴趣小组设计的多用电表的电路原理图。他们选用内阻R_g＝10Ω、满偏电流I_g＝10mA的电流表、标识不清电源，以及由定值电阻、导线、滑动变阻器等组装好的多用电表。当选择开关接“3”时为量程250V的电压表。该多用电表表盘如图乙所示，下排刻度均匀，上排刻度线对应数值还没有及时标出。

（1）其中电阻R₂=Ω。
（2）选择开关接“1”时，两表笔接入待测电路，若指针指在图乙所示位置，其读数为mA。
（3）兴趣小组在实验室找到了一个电阻箱，利用组装好的多用电表设计了如下从“校”到“测”的实验：
①将选择开关接“2”，红黑表笔短接，调节R₁的阻值使电表指针满偏；

②将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在电表刻度盘中央C处，此时电阻箱如图丙所示，则C处刻度线的标注值应为。

③用待测电阻R_x代替电阻箱接入两表笔之间，表盘指针依旧指在图乙所示位置，则计算可知待测电阻约为R_x＝Ω。 (保留三位有效数字)

④小组成员拿来一块电压表，将两表笔分别触碰电压表的两接线柱，其中表笔(填“红”或“黑”)接电压表的正接线柱，该电压表示数为1.45V，可以推知该电压表的内阻为Ω。

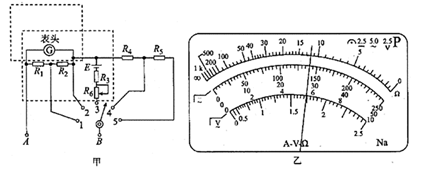

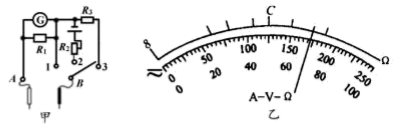

某实验小组组装了一个简易多用电表，其电路图如图甲所示，已知表头的满偏电流 $\text{[math]}$ ，内阻 $\text{[math]}$ ，定值电阻 $\text{[math]}$ 的阻值为30Ω。

图片_x0020_100013

（1）将“选择开关”扳至1时电流表的量程是扳至2时电流表量程的5倍，则定值电阻 $\text{[math]}$ 的阻值为Ω；
（2）将“选择开关”扳至3时多用电表是一个倍率为“ $\text{[math]}$ ”的欧姆表，用它测电阻时指针位置如图乙所示，则电源的电动势为V，待测电阻的阻值为Ω；
（3）将“选择开关”扳至4时，多用电表是一个量程为 $\text{[math]}$ 的电压表，则定值电阻 $\text{[math]}$ 的阻值为Ω。

某探究小组使用多用电表的欧姆挡进行探究实验，他们选定的器材有多用电表、电压表（量程为0~5 V，内阻十几千欧）、滑动变阻器R（最大阻值为5kΩ）、导线若干，回答下列问题：

图片_x0020_100019

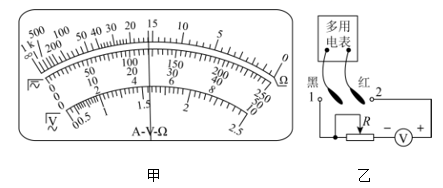

（1）图甲为多用电表的刻度盘（中央刻度值为15），当欧姆挡倍率为“ $\text{[math]}$ ”时，对应欧姆表的内阻R_内=kΩ；
（2）用图乙电路进行测量，选择欧姆挡的倍率为“ $\text{[math]}$ ”，进行欧姆调零后，将滑动变阻器调到合适阻值，红表笔接（填“1”或“2”）接线柱，黑表笔接另一接线柱，欧姆表的指针位置如图甲所示，读数为kΩ。

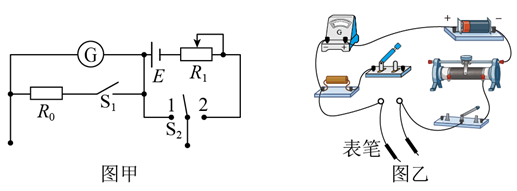

如图甲为某探究小组自制多用电表的电路图，图乙为相应的实物图。其中电流表G量程为1mA，内阻为18Ω，R₀=2Ω。滑动变阻器R₁的最大阻值为2000Ω，电源电动势E=1.5V，内阻不计。

（1）将图乙中未连接的实物图补充完整。
（2）图甲中，当开关S₁闭合，单刀双掷开关S₂接“1”时，可作为量程为mA的电流表；
（3）图甲中，将开关S₂接“2”端时，为欧姆表。若开关S₁断开，欧姆调零后R₁的阻值为Ω；若开关S₁断开时，倍率为“×10”挡，则开关S₁闭合时，倍率为（填“×1”或“×100”）挡。

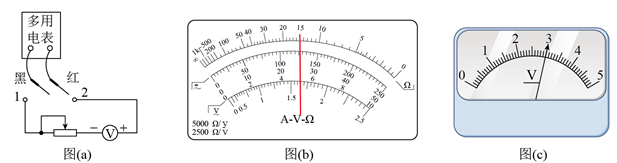

物理兴趣小组利用图（a）所示电路进行实验。使用的器材有：多用电表，电压表（量程0~5 V），滑动变阻器，导线若干。

（1）对多用电表进行机械调零后，选择开关拨到“×1k”挡，进行欧姆调零。图（a）中多用电表的红表笔应和（选填“1”或“2”）端相连。
（2）调节滑动变阻器的滑片，当其接入电路的阻值为零时，多用电表和电压表的刻度盘上的指针位置分别如图（b）、（c）所示，则电压表读数是V，电压表内阻是kΩ，可以求出多用电表“×1k”挡内部电源电动势为V。
（3）用此多用电表测电阻，选择“×1”挡测20Ω的电阻时流过表头的电流为I₁ ，选择“×10”挡测100Ω的电阻时流过表头的电流为I₂ ，则I₁I₂。（选填“大于”、“小于”或“等于”）

（1）用螺旋测微器（千分尺）测金属导线的直径，其示数如甲图所示，该金属导线的直径为mm。用游标卡尺（卡尺的游标有20等分）测量一支铅笔的长度，测量结果如图乙所示，由此可知铅笔的长度是
mm。
（2）用多用电表粗略测量电压表内阻（量程为3V）：
①把选择开关拨到“×10”的欧姆挡上，欧姆调零后，把红表笔与待测电压表（选填“正”或“负”）接线柱相接，黑表笔与另一接线柱相接。

②正确连接后，多用电表指针偏转角度较小，应该换用（选填“×1”或“×100”）挡，重新欧姆调零后测量，指针位置如图丙所示，则电压表内阻约为Ω。

在“多用电表的使用”实验中。

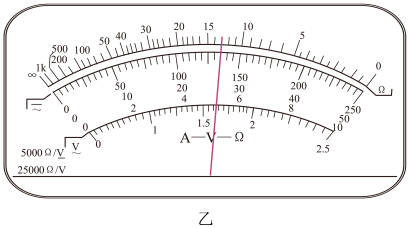

（1）如图1所示为一正在测量中的多用电表表盘，如果用电阻挡“ $\text{[math]}$ ”测量，则读数为 $\text{[math]}$ ；如果用“交流 $\text{[math]}$ ”挡测量，则读数为 $\text{[math]}$ 。
（2）将一个满偏电流为 $\text{[math]}$ ，内阻为 $\text{[math]}$ 的电流计改装为量程为 $\text{[math]}$ 和 $\text{[math]}$ 的电流表和电压表两用表，如图所示为该表的内部结构，则电阻 $\text{[math]}$ 的阻值（______）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$
（3）乙同学利用多用电表测量图示电路中小灯泡正常工作时的有关物理量，以下操作正确的是__________。

A . 将选择开关旋转到合适的电压挡，闭合开关，利用图2的电路测量小灯泡两端的电压 B . 将选择开关旋转到合适的电阻挡，闭合开关，利用图2的电路测量小灯泡的电阻 C . 将选择开关旋转到合适的电流挡，闭合开关，利用图3的电路测量通过小灯泡的电流 D . 将选择开关旋转到合适的电流挡，把图3中红、黑表笔接入电路的位置互换，闭合开关，测量通过小灯泡的电流

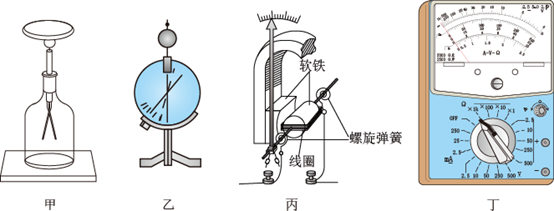

如图所示，甲、乙、丙、丁四图是电学实验中常见的仪器或结构示意图，下列说法正确的是（）

A . 图甲中只有当带电体与验电器上端导体接触时，金属箔片才会张开 B . 图乙静电计是用来精确测量电荷量的仪器 C . 图丙磁电式电表的指针偏转，是通电线圈受安培力作用的结果 D . 图丁多用电表在使用时，电流总是从“-”插线孔流入，“+”插线孔流出

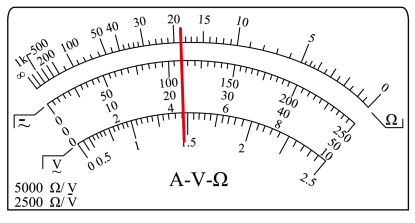

用多用电表测量一个电阻的阻值．将选择开关打到“×100”挡，进行欧姆调零后，将红、黑表笔分别与待测电阻两端接触，多用电表的指针指向如图所示位置，则该电阻的阻值为Ω.

某同学在练习使用多用电表时

（1）开始实验时，应将红表笔插入多用电表的（填“正”或“负”）孔。
（2）下列操作正确的是____

A . 可以用此多用表的直流2.5V档来测量一节干电池的电动势 B . 可以用此多用表的欧姆档，选用“×1倍率”来测量一节干电池的内阻 C . 测量同一电阻，当换用不同倍率时，可以依据实际情况决定是否需要重新“欧姆调零” D . 测量结束时，应把多用表的选择开关置于“ $\text{[math]}$ ”档，或交流电压的最高档，长期不用应取出电池。
（3）下列关于多用电表的使用的说法正确的是____

A . 探究感应电流的产生条件，用多用电表的直流电压档 B . 探究感应电流的产生条件，用多用电表的交流电压档 C . 探究变压器原副线圈电压与匝数的关系，用多用电表的交流电压档 D . 测量充电后平行板电容器两极板间的电势差U，用多用电表的直流电压档
（4）利用图乙中的装置进行多个力学实验，下列说法正确的是____。

A . 利用此装置做“探究功与速度变化的关系”的实验时，不需要平衡摩擦力 B . 利用此装置做“探究小车速度随时间变化规律”的实验时，需要平衡摩擦力 C . 利用此装置做“探究物体的加速度a与力F、质量M的关系”的实验时，除应平衡摩擦力外，还必须满足小车的质量远大于砝码与砝码盘的总质量 D . 利用此装置“探究加速度a与力F的关系”每次改变砝码及砝码盘总质量之后，不需要重新平衡摩擦力

物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。

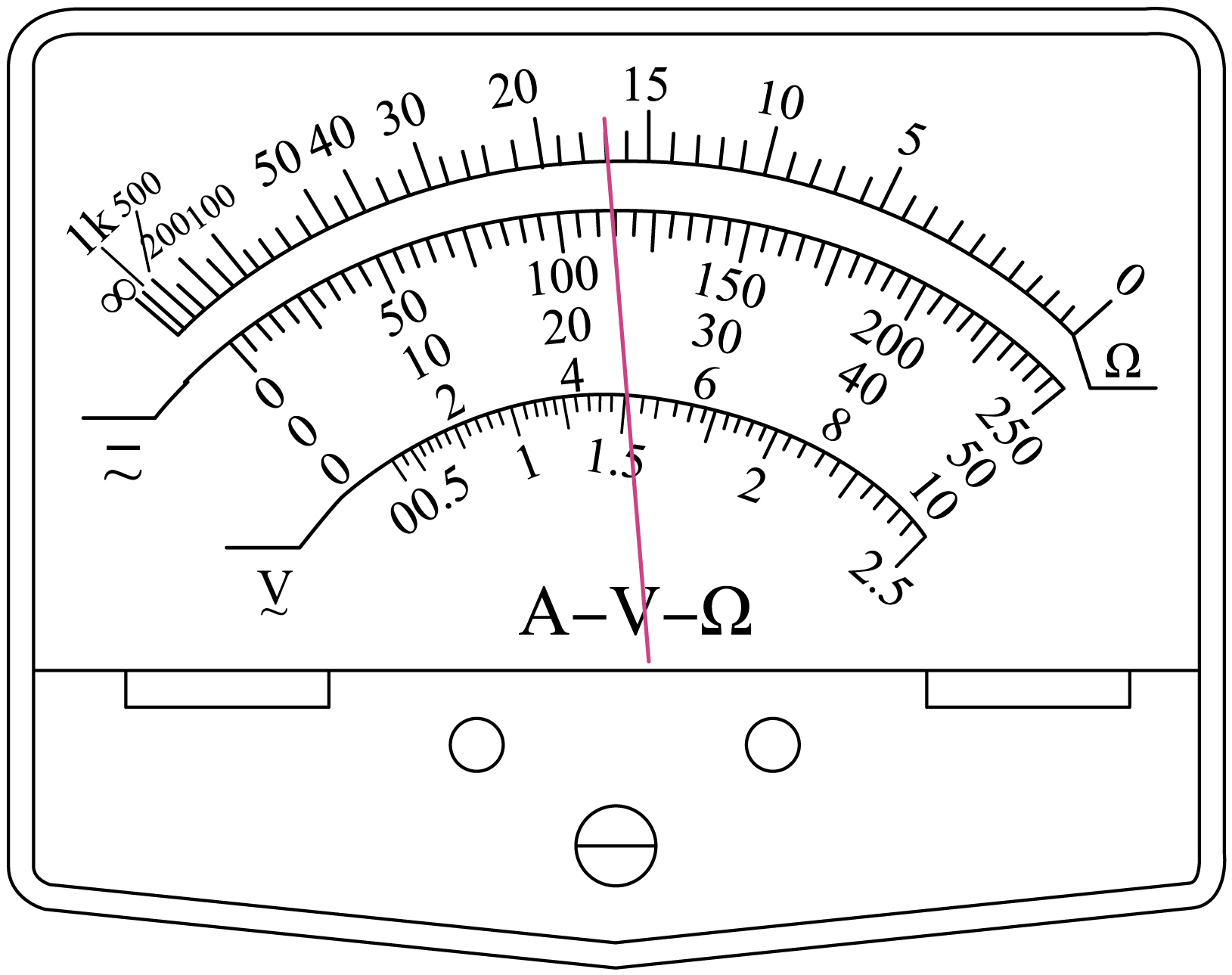

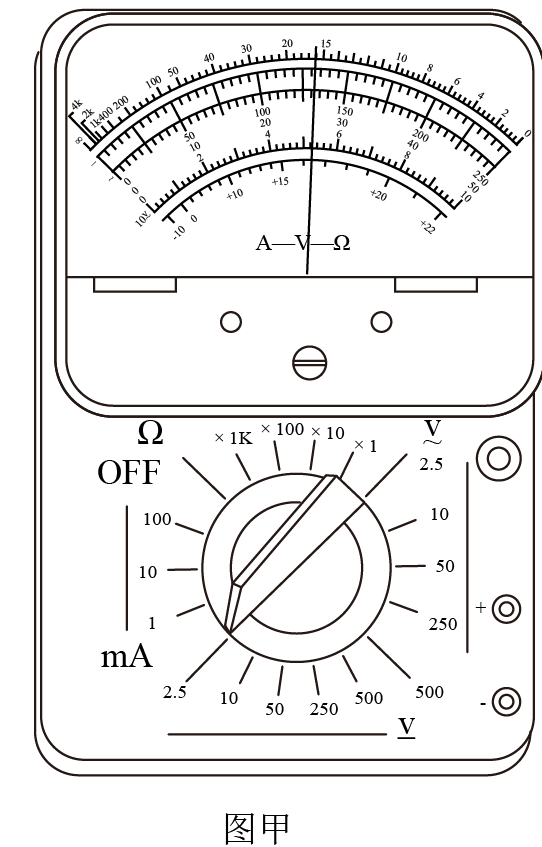

例如：实验仪器。图为用多用电表测量时的指针位置。若用×100Ω倍率测量某一电阻，则该电阻的阻值为 Ω。若用交流10V量程测量某一电压，则该电压的值为 V；

关于多用电表，请回答下列问题：

（1）多用电表是实验室中常用的电学测量工具，多用电表测量电阻时的电路如图所示，图中A、B是多用电表的两只表笔。则由图可知是红表笔（填“A”或“B”）。
（2）若多用电表在使用前已经进行机械调零。某同学用多用电表测某一电阻阻值时的实验步骤如下：
①选用“×10Ω”挡，将A、B两只表笔短接，然后调整欧姆调零旋钮，使得指针指向欧姆挡零刻度线；

②将A、B两只表笔与被测电阻 $\text{[math]}$ 两端相连；

③读数时发现表针偏转幅度太大，几乎接近欧姆挡零刻线，为了测量准确，这位同学应该换用（填“×1Ω”或“×100Ω”）挡，换档之后（填“需要”或“不需要”）重新进行欧姆调零。
（3）某多用电表内部干电池的电动势为 $\text{[math]}$ ，使用一段时间后内部干电池的电动势E减小。现用一电阻箱来测量多用电表内干电池的电动势大小。实验步骤如下：
①把多用电表欧姆挡置于“×100Ω”挡，将两只表笔短接，调整欧姆调零旋钮，使得指针指向欧姆挡零刻线，然后把表笔A、B分别与电阻箱的接线柱相连

②调节电阻箱，并记录电阻箱的阻值 $\text{[math]}$ 、欧姆表的读数R

③多次重复②的操作，记录多组数据

④以欧姆表的读数R为纵坐标，电阻箱的阻值 $\text{[math]}$ 为横坐标作 $\text{[math]}$ 图象，如图所示。

干电池实际电动势的表达式为 $\text{[math]}$ （用E、 $\text{[math]}$ 和R表示）；若测得 $\text{[math]}$ 图象的斜率为 $\text{[math]}$ ，则实际电动势 $\text{[math]}$ V（保留三位有效数字）。

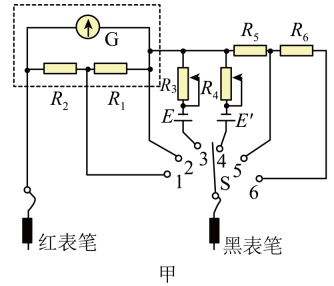

一多用电表的内部电路结构如图甲所示。已知表头G的内阻为400Ω，满偏电流为2mA，定值电阻R₁=1.0Ω、R₂=99.0Ω、R₅=920.0Ω、R₆=9.0×10³Ω，电池电动势E=1.5V。

（1）将选择开关S置于“6”时，多用电表测量的是（选填“电流”或“电压”），其量程为；
（2）将选择开关S置于“4”，多用表的表盘如图乙所示，已知此时欧姆表的倍率是×100，则 $\text{[math]}$ =V；
（3）将选择开关S置于“3”，将红、黑表笔短接进行欧姆调零后，断开两表笔，将一定值电阻R接入两表笔间，表盘指针位置如图乙所示，则该电阻的阻值为Ω；若由于长时间不用，欧姆表内电池电动势降为1.2V，则该电阻真实值是Ω。
