一个多用电表内的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度处．用这只多用表测出的电阻值R′，与被测电阻的真实值R相比（）

A . R′=R B . R′＞R C . R′＜R D . 无法确定

毫安表和电压表的示数如图所示，则毫安表的读数为mA，电压表的读数为V，

常用无线话筒所用的电池电动势 E 约为 9V，内阻 r 约为 40Ω，最大允许电流为 100mA．

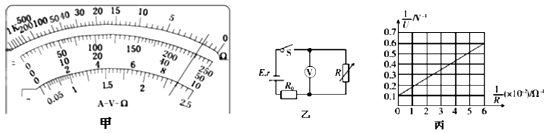

（1）为测定该电池的电动势和内阻，某同学先利用多用电表直流电压 10V 档粗测电源电动势如图甲所示，测得值为V
（2）接着该同学利用图乙的电路进行实验．图中电压表为理想电表，R 为电阻箱（阻值范围为 0～999.9Ω），R₀为定值电阻，目的是为了防止电阻箱的阻值调得过小时，通过电源的电流大于其承受范围，起保护电路的作用；实验室备有的定值电阻 R₀ 的规格有以下几种，则本实验应选用　　．

A . 50Ω，1.0W B . 500Ω，2.5W C . 1500Ω，15W D . 2500Ω，25W
（3）接入符合要求的 R₀后，闭合开关 S，调整电阻箱的阻值读出电压表的示数 U，再改变电阻箱阻值 R，取得多组数据，作出了如图丙的图线．由图线求得该电池的电动势 E=V，内阻 r=Ω．（结果保留三位有效数字）

关于多用电表及其使用，下列说法中正确的是（）

A . 拿到多用电表时指针未指在刻度最左端，应先用电阻的调零旋钮调零 B . 测直流电压时，其红表笔接高电势处 C . 测电路中某个电阻的阻值时，要将该电阻与其它元件断开 D . 换测另一个电阻时都必须重新调零

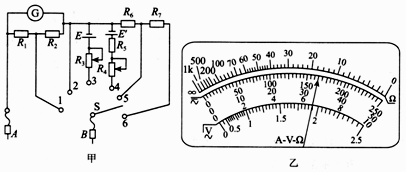

如图甲所示为多用电表的原理示意图，已知表头G的满偏电流为2mA、内阻为 $\text{[math]}$ ，刻度盘上电阻刻度线正中央标有“30”。两个电流挡量程分别为10mA和50mA ，选择开关旋到“3”、“4”、“5”、“6”时的量程未知，但测得 $\text{[math]}$ 、 $\text{[math]}$ ，电源E由两节电动势均为 $\text{[math]}$ 的干电池组成，内阻忽略。

（1）当选择开关S旋到 $\text{[math]}$ 选填“1”或“2” $\text{[math]}$ 位置时为50mA挡，定值电阻 $\text{[math]}$ Ω， $\text{[math]}$ Ω。
（2）选择开关S旋到“6”位置时的量程为。
A. $\text{[math]}$ $\text{[math]}$ $\text{[math]}$ $\text{[math]}$
（3）把选择开关S旋到“3”位置并进行欧姆调零，此时滑动变阻器 $\text{[math]}$ 连入的阻值为Ω，此时欧姆表的倍率为（选填“ $\text{[math]}$ ”“ $\text{[math]}$ ”“ $\text{[math]}$ ”或“ $\text{[math]}$ ”）。
（4）某同学利用该多用电表的50mA挡位测量电流时，指针偏转情况如图乙所示，则此时的电流值为mA。

如图为一正在测量中的多用电表盘,使用时红表笔插入多用表的正(＋)插孔，则：

（1）测电阻时，电流从表笔流出多用电表；测电压时，电流从表笔流入多用电表；测电流时，电流从表笔流入多用电表．
（2）如果是用直流10 V档测量电压，则读数为 V.
（3）如果是用“×100”档测量电阻，则读数为 Ω.
（4）如果是用直流50mA档测量电流，则读数为 mA.

下图为简易多用电表的电路图图中E是电池；R₁、R₂、R₃、R₄和R₅是固定电阻，R₆ 是可变电阻，表头G为灵敏电流表，虚线方框内为换挡开关，A端和B端分别与两表笔相连。

（1）当换挡开关接1、2时为，接3时为，接 4、5时为（选填“直流电压挡”、“直流电流挡”、“欧姆挡”）。
（2）图中的B端与（填“红”或“黑”）色表笔相连接。
（3）有关欧姆档的使用，下面的叙述正确的是（______）

A . 测电阻前，要使红、黑表笔短接，调节电阻R₆ ，使电表指针指在表盘右端“0Ω”位置 B . 测电阻时，指针偏转角度越大，待测电阻阻值越大 C . 测电阻时，调到电阻“x100Ω”档测量，指针偏转角度过小，应换“x10Ω”档 D . 测电阻时，换挡后应该重新将红、黑表笔短接，调节电阻R₆ ，使电表指针指在表盘右端电阻“0Ω”位置

欧姆表是由表头、干电池和调零电阻等串联而成的，有关欧姆表的使用和连接，正确的（）

A . 测电阻前要使红黑表笔相接，调节调零电阻，使表头的指针指零 B . 红表笔与表内电池的正极相接，黑表笔与表内电池的负极相接 C . 红表笔与表内电池的负极相接，黑表笔与表内电池的正极相接 D . 测电阻时，表针偏转角越大，待测阻值越大

图示为一已进行欧姆调零的欧姆表，用该欧姆表测一电阻R的阻值时，指针偏转至满刻度的 $\text{[math]}$ 处．现用该欧姆表测一未知电阻的阻值，指针偏转到满刻度的 $\text{[math]}$ 处，可知该电阻的阻值为（）

图片_x0020_100005

A . R B . 2R C . 3R D . 4R

如图所示为多用电表原理示意图，所用电流表的表盘刻度共100格，满偏电流为 $\text{[math]}$ ，满偏电压为 $\text{[math]}$ ，电源的电动势为 $\text{[math]}$ ，内阻 $\text{[math]}$ ，直流电压挡的量程为 $\text{[math]}$ ，则下列判断正确的是（）

A . 黑表笔应该接 $\text{[math]}$ ，红表笔接 $\text{[math]}$ B . 定值电阻 $\text{[math]}$ 的阻值为 $\text{[math]}$ C . 选择开关接2，刻度盘正中间的刻度值为 $\text{[math]}$ D . 选择开关接3，若指针与电流表第25格刻度线重合，则通过 $\text{[math]}$ 的电流为 $\text{[math]}$

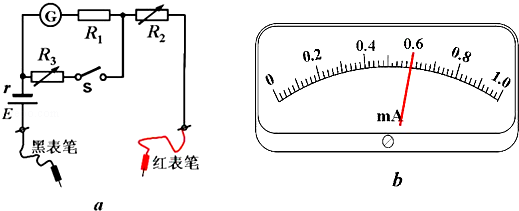

某物理兴趣小组设计了如图a所示的欧姆表电路，通过控制电键S和调节电阻箱，可使欧姆表具有“×1”和“×10”两种倍率。所用器材如下：

A．干电池：电动势E＝l.5V，内阻r＝0.5Ω

B．电流表 G：满偏电流Ig＝1mA，内阻Rg＝150Ω

C．定值电阻R₁＝1200Ω

D．电阻箱R₂和R₃：最大阻值都为999.9Ω

E．电阻箱R₄：最大阻值9999Ω

F．电键一个，红、黑表笔各1支，导线若干

（1）该实验小组按图A符合题意连接好电路。当电键S断开时，将红、黑表笔短接，调节电阻箱R₂＝Ω，使电流表达到满偏，此时闭合电路的总电阻叫做欧姆表的内阻R_内，则R_内＝Ω，欧姆表的倍率是（选填“×1”、“×10”）。
（2）闭合电键S：
第一步：调节电阻箱R₂和R₃ ，当R₂＝Ω且R₃＝Ω时，将红、黑表笔短接，电流表再次满偏；

第二步：在红、黑表笔间接入电阻箱R₄ ，调节R₄ ，当电流表指针指向图b所示的位置时，对应的欧姆表的刻度值为Ω。

请按下列要求作答

（1）图1是某多用电表的表盘示意图，当用“0~50V”量程测直流电压时，指针位置如图中①所示，其示数为V；当用“×100”欧姆挡测量某定值电阻的阻值时，其指针位置如图中②所示，其示数为：Ω。
（2）图2中游标卡尺的示数为mm。

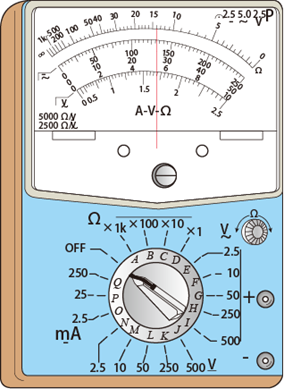

某同学家中有一台电动玩具车，通过查看说明书知该玩具车的蓄电池组总电动势约为28V。该同学想通过多用电表精确测量该蓄电池组的电动势，进行了如下操作：

图片_x0020_100022

⑴机械调零，用螺丝刀调节多用电表的，使指针指向表盘（填“左端”或“右端”）零刻度处；。

⑵将红黑表笔分别插入到多用电表的正负接线口处；

⑶把多用电表的选择开关打到如图所示的位置（选填“A、B、C、…、Q”），并将表笔接触电池两极，其中红表笔接触蓄电池组极（填“正”或“负”）。；

⑷经过如上一系列正确操作后，电表指针稳定指向如图所示，蓄电池组的电动势为V；

⑸实验结束后，应将选择开关打到如图所示的挡。

（1）某实验小组为了测量某一电阻 $\text{[math]}$ 的阻值，他们先用多用电表进行粗测，用多用电表“ $\text{[math]}$ ”欧姆挡估测其电阻，示数如图，则阻值为 $\text{[math]}$ 。
（2）为了进一步精确测量该电阻，实验用以下器材：
电流表A₁（量程 $\text{[math]}$ ，内阻 $\text{[math]}$ ）

电流表A₂（量程 $\text{[math]}$ ，内阻 $\text{[math]}$ 约为 $\text{[math]}$ ）

电阻箱 $\text{[math]}$ （最大阻值为 $\text{[math]}$ ），符号

滑动变阻器R（ $\text{[math]}$ ，额定电流 $\text{[math]}$ ）

电源E（电动势为 $\text{[math]}$ ，内阻不计）

开关S及导线若干

①实验时需要把电流表A₁改装成 $\text{[math]}$ 的电压表，需串联的电阻箱的阻值为 $\text{[math]}$ 。

②请在虚线框内画出合适的电路图，并标明电流表的符号。

③电压表改装后并没有更换电流表A₁的表盘，闭合电键，通过调节滑动变阻器阻值使电流表示数逐渐接近满偏，记录此过程中两个电流表的示数，利用实验数据在坐标纸上描点画线，如图所示。利用图线得到待测电阻阻值 $\text{[math]}$ $\text{[math]}$ （结果保留两位有效数字）。

实验小组的同学练习多用电表的使用，首先练习用多用电表测量某一电阻的阻值。

（1）他用表盘如图1所示的多用电表测量电阻丝的电阻。先将选择开关调到电阻挡的“ $\text{[math]}$ ”位置，将红黑表笔分别插入“+”“-”插孔，把两笔尖相互接触，调节（选填“S”或“T”），使用多电表的指针指向电阻挡的刻线（选填“0”或“ $\text{[math]}$ ”）。
（2）将红、黑表笔金属部分分别与电阻两端接触，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量。
A ．将K旋转到电阻挡“ $\text{[math]}$ ”的位置

B ．将K旋转到电阻挡“ $\text{[math]}$ ”的位置

C ．将两表笔的金属部分分别与被测电阻的两根引线相接

D ．将两表笔短接，旋动合适部件，对电表进行欧姆调零
（3）接着练习使用多用电表测量电流和电压，如图2所示，甲图是用电流挡测小灯泡电流的原理示意图，乙图是用电压挡测量小灯泡电压的原理示意图，实验中不符合操作规范的是。（选填“甲”或“乙”）
（4）若欧姆表使用一段时间后，电池的电动势变小，但此表仍能欧姆调零。现按正确操作方法测量一个阻值为 $\text{[math]}$ 的电阻，从理论上分析，该电阻的测量结果（选填“偏大”“不变”或“偏小”）

关于多用电表的使用，下列说法不正确的是（）

A . 表盘上电阻的刻度线不均匀，越靠近左侧刻度线越密集 B . 使用完毕应把选择开关旋到OFF挡或交流电压最高挡 C . 测量电阻时，第一次测量之前要欧姆调零，之后就算换倍率测量，也没有必要重新欧姆调零 D . 测量直流电压、直流电流时电流从“＋”接线柱流入多用电表，测电阻时电流从“-”接线柱流入多用电表

在“用多用电表测电阻、电流和电压”的实验中（多选题）用多用电测电流或电阻的过程中_______

A . 在测量电阻时，更换倍率后必须重新进行调零 B . 在测量电流时，更换量程后必须重新进行调零 C . 在测量未知电阻时，必须先选择倍率最大挡进行试测 D . 在测量未知电流时，必须先选择电流最大量程进行试测

指针式多用电表是实验室中常用的测量仪器。根据对多用电表的认识，请回答下列问题：

（1）欧姆表的内部电路如图所示，已知电流表的满偏电流为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，电源的电动势为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ，滑动变阻器记为 $\text{[math]}$ 。下列说法正确的是（______）

A . 使用欧姆表测电阻前，将红、黑表笔短接，进行欧姆调零，此时滑动变阻器被接入部分的阻值为 $\text{[math]}$ B . 欧姆表表盘的最左端为欧姆“0”刻度 C . 欧姆表表盘的刻度是均匀的
（2）某同学用“ $\text{[math]}$ ”挡位测量一电阻，发现指针偏转角度过小。为了减小测量误差，他再次进行测量前应该进行的操作是___________（从下列选项中挑出合理的步骤并按操作顺序排列）；

A . 将红表笔和黑表笔接触 B . 把选择开关旋转到“ $\text{[math]}$ ”位置 C . 把选择开关旋转到“ $\text{[math]}$ ”位置 D . 调节欧姆调零旋钮使表针指向欧姆零点
（3）下图所示是简化的多用电表的电路图，转换开关S与不同接点连接，就组成不同的电表，当S与6连接时，多用电表为较（填“大”、“小”）量程的电压表；当S与3、4连接时，多用电表为（填“电流表”、“电压表”或“欧姆表”）； $\text{[math]}$ 表笔为（填“红表笔”、“黑表笔”）。

某实验小组在练习使用多用电表的实验中。

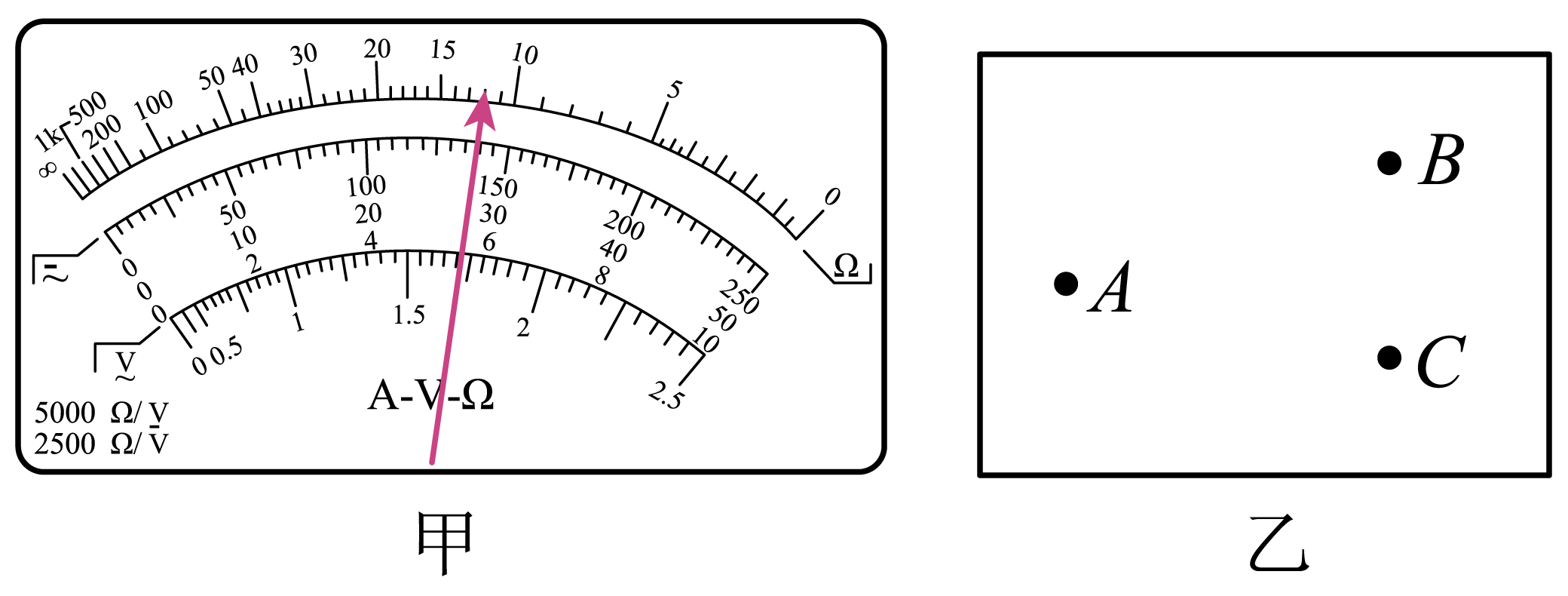

（1）用多用电表测量某元件的电阻，选用“×10”倍率的电阻挡测量，发现多用电表指针的偏转角度过小，因此需选择（填“×1”或“×100”）倍率的电阻挡，并需重新欧姆调零后，再次进行测量，若多用电表的指针如图甲所示，测量结果为Ω。
（2）如图乙所示，电学实验室的“黑盒子”表面有A、B、C三个接线柱，盒内有一只定值电阻和一个二极管，每两个接线柱之间最多连接一个元件。为了探明盒内元件的连接方式，实验小组用多用电表的欧姆挡进行测量，把红、黑表笔分别与接线柱A、B、C连接，测量结果如表所示。
红表笔
A
B
A
C
B
C
黑表笔
B
A
C
A
C
B
阻值（Ω）
200
200
50
3000
250
3200
请在图乙中画出黑箱内的电路结构图。（）
（3）实验小组最后将一量程为3V的电压表改装成可测量电阻的仪表——欧姆表。

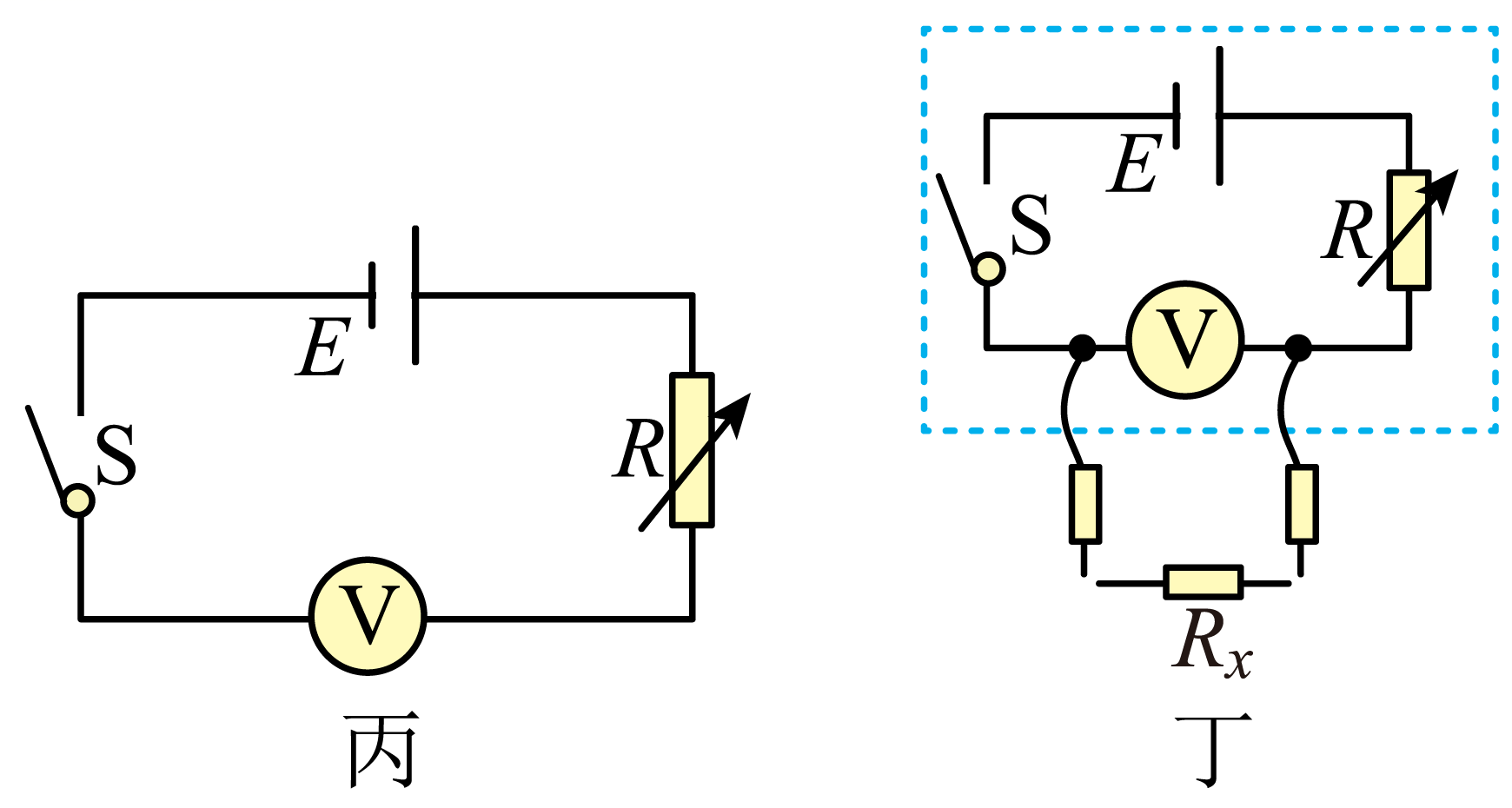

①先用如图丙所示的电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关S，将电阻箱的阻值调到3kΩ时，电压表恰好满偏；将电阻箱的阻值调到12kΩ时，电压表的指针恰好半偏，由以上信息可求得电压表的内阻R_V=kΩ。
②将图丙所示的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图丁所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：将两表笔断开，闭合开关S，调节电阻箱，使指针指在“3V”处，此处刻度应标阻值为∞；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻，找出对应的电压刻度，则“1V”处对应的电阻刻度为kΩ。

某同学用多用电表做了以下两个实验：

（1）用欧姆挡测量一电阻的阻值（约580Ω~610Ω），进行了如图甲所示的a、b、c、d四个操作，正确的顺序是；其中步骤b的指针指在图乙所示的刻度处，该同学选择的倍率为（选填“×1”“×10”或“×100”）；
（2）欧姆挡进行电阻调零后，为了测量红、黑表笔短接时流出多用电表的电流 $\text{[math]}$ ，该同学设计了如图丙所示的电路，但电路中有一处接线错误，请指出：；正确连接线路后，闭合开关，改变电阻箱的阻值，可得到多组电流表示数I和电阻箱阻值R，作出 $\text{[math]}$ 图线如图丁，该图线纵轴截距为b，若忽略毫安表内阻，可得出 $\text{[math]}$ ；若考虑到毫安表内阻的影响，这个测量值真实值（选填“大于”“等于”或“小于”）。

红表笔	A	B	A	C	B	C
黑表笔	B	A	C	A	C	B
阻值（Ω）	200	200	50	3000	250	3200
