多用电表的原理和使用知识点题库

将灵敏电流计G串联一个电阻R，此组合可以用来测电压．现将该组合与一标准电压表并联，如图所示，对某一电路进行测量，发现测出的电压总比标准电压表测出的值略微偏小．为了使其读数准确，应在串联电阻R上再（　　）

A . 串联一个阻值适当的大电阻 B . 串联一个阻值适当的小电阻 C . 并联一个电阻值适当的大电阻 D . 并联一个阻值适当的小电阻

下列说法正确的是（　　）

A . 一粗细均匀的镍铬丝，横截面直径为d，电阻为R．把它拉制成直径为d/10的均匀细丝后，它的电阻变为100R B . 在电解液中，5.0s内沿相反方向通过液体横截面的正、负离子的电量均为5.0C，则电解液中的电流强度是2A C . 一电流表的满偏电流I_g=1mA，内阻为200Ω．要把它改装成一个量程为0.5A的电流表，则应在电流表上并联一个200Ω的电阻 D . 不考虑温度对电阻的影响，一个“220V 40W”的灯泡，接在110V的线路上是的功率为10W

如图所示为一正在测量中的多用电表表盘．

（1）如果是用×10Ω挡测量电阻，则读数为Ω．
（2）如果是用直流10mA挡测量电流，则读数为mA．
（3）如果是用直流5V挡测量电压，则读数为V．

关于多用表的使用：

（1）下述关于用多用表欧姆挡测电阻的说法中正确的是

A . 测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量 B . 测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果 C . 测量电路中的某个电阻，不应该把该电阻与电路断开 D . 测量阻值不同的电阻时，都必须重新调零
（2）以下是欧姆表原理的电路示意图，正确的是

根据所学知识填空：

（1）有一游标卡尺，用它测量一小球的直径，如图1所示的读数是cm．
（2）用螺旋测微器测量一根金属丝的直径，如图2所示的读数是 mm．

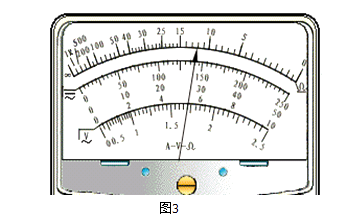

（3）某电阻丝R的额定电压为3V，为测量其电阻值，某同学先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“”档位（选填“×100”或“×1”），然后进行欧姆调零，再次测量电阻丝的阻值，其表盘及指针所指位置如图3所示，则此段电阻丝的电阻为Ω．

根据所学知识完成实验：

（1）用游标为20分度的卡尺测量其长度如图1所示，由图可知其长度为cm；
（2）用螺旋测微器测量其直径如图2所示，由图可知其直径为 mm；

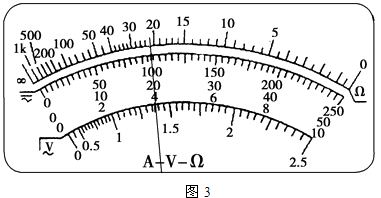

（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图3所示，则该电阻的阻值约为Ω．

用多用电表的欧姆挡测某一电阻的阻值时，分别用×1、×10、×100三个电阻挡测了三次，指针所指的位置如图所示。

其中①是用挡，②是用挡，③是用挡，为提高测量的精确度，应该用挡，被测电阻阻值约为。

某学生实验小组利用图1所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻.使用的器材有：

多用电表；

电压表：量程5 V，内阻十几千欧；

滑动变阻器：最大阻值5 kΩ；导线若干.

回答下列问题：

（1）将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔，调零点.
（2）将图1中多用电表的红表笔和（选填“1”或“2”）端相连，黑表笔连接另一端.
（3）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图2所示，这时电压表的示数如图3所示.多用电表和电压表的读数分别为kΩ和V.
（4）调节滑动变阻器的滑片，使其接入电路的阻值为零.此时多用电表和电压表的读数分别为12.0 kΩ和4.00V.从测量数据可知，电压表的内阻为kΩ.
（5）多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图4所示.根据前面的实验数据计算可得，此多用电表内电池的电动势为V，电阻“×1k”挡内部电路的总电阻为kΩ.

某课外小组练习使用多用电表测量电阻．他们的操作过程如下：

A．将红、黑表笔分别插入多用电表的“＋”“－”插孔，选择开关旋钮转至电阻“×10”挡；

B．将红、黑表笔短接，调节欧姆调零旋钮使指针指零；

C．将红、黑表笔分别与电阻的两端相连，多用电表的示数如图所示，读出电阻的阻值；

D． ▲

（1）该电阻的阻值为Ω.
（2） D步骤应该是

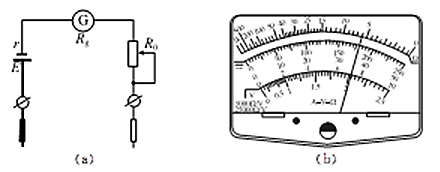

如图（a）所示，是多用电表欧姆档内部的部分原理图，已知电源电动势E=1.5V，内阻r=1Ω，灵敏电流计满偏电流Ig=10mA，内阻为rg=90Ω，表盘如图b所示，欧姆表表盘中值刻度为“15”

（1）多用电表的选择开关旋至“Ω”区域的某档位时，将多用电表的红、黑表笔短接，进行欧姆调零，调零后多用电表的总内阻为Ω，某电阻接入红、黑表笔间，表盘如图（b）所示，则该电阻的阻值为Ω。
（2）若将选择开关旋至“×1”，则需要将灵敏电流计（选填“串联”或“并联”）一阻值为-Ω的电阻，再欧姆调零。
（3）多用电表长时间使用后，电源内阻变大，电动势变小，此因素会造成被测电阻的测量值比真实值（选填“偏大”“不变”或“偏小”）。

实验小组某次实验中要读取下列数据，

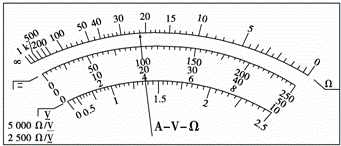

（1）用多用电表测量电阻时，选择开关置于”X100”档位,并且已经正确进行了欧姆调零,则该电阻的测量值为Ω.
（2）电流表和电压表测量电流和电压时两表的示数为A和V.
（3） 20分度的游标卡尺和千分尺的读数分别为 mm和mm.

多用电表是实验室常用的实验器材之一，其原理是闭合电路的欧姆定律，它能测电阻、电压、电流等。如图为多用电表的内部构造，如果用它来测量某电阻的阻值，则应将开关扳到或位置；其中5、6挡位为测量挡，且挡量程比较大，1、2挡位为测量挡，挡量程比较大

某学生实验小组利用图（a）所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻。使用的器材有：

多用电表；

电压表：量程5V，内阻十几千欧；

滑动变阻器：最大阻值5kΩ

导线若干。

回答下列问题：

（1）将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔，调零点。
（2）将图((a)中多用电表的红表笔和（填“1”或“2”）端相连，黑表笔连接另一端。
（3）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图（b）所示，这时电压表的示数如图（c）所示。多用电表和电压表的读数分别为kΩ和V。
（4）调节滑动变阻器的滑片，使其接入电路的阻值为零。此时多用电表和电压表的读数分别为12.0kΩ和4.00 V。从测量数据可知，电压表的内阻为kΩ。
（5）多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图(d)所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为V，电阻“×1k”挡内部电路的总电阻为kΩ。

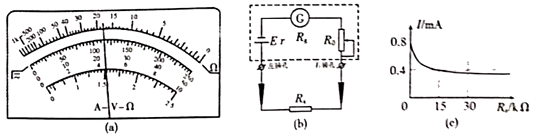

指针式多用电表是实验室中常用的测量仪器，请回答下列问题：

（1）在使用多用电表测量时，若选择开关找至“25V“挡，指针的位置如图（a）所示，则测量结果为V
（2）多用电表测量未知电阻阻值的电路如图（b）所示，电源的电动势为E，R₀为调零电阻。某次将待测电阻用电阻箱代替时，电路中电流I与电阻箱的阻值R_x关系图象如图（c）所示，则此时多用电表的内阻为Ω，该电池的电动势E＝V
（3）下列判断正确的是（______）

A . 在图（b）中、电表的左、右插孔处分别标注着“﹣”、“+” B . 由图线（c）的特点可知，欧姆表的刻度盘上的数字左小右大 C . 欧姆表调零的实质是通过调节R，使R_x＝0时电路中的电流达到满偏电流 D . 电阻R_x的变化量相同时，R_x越小，则对应的电流变化量就越小
（4）如果随着使用时间的增长，该多用电表内部的电源电动势减少，内阻增大，但仍然能够欧姆调零，如仍用该表测电阻，则测量结果是。（填“偏大”“偏小”或“不变”）

关于多用电表及其使用，下列说法正确的是（）

A . 电流、电压及电阻挡的刻度都是均匀的 B . 测电压时，其红表笔接高电势处 C . 测电路中某个电阻的阻值时，一定要将该电阻与其他元件断开 D . 选择欧姆挡×10挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用×1挡，调零后再测

（1）游标卡尺的读数：mm，螺旋测微器的读数：mm；
（2）多用电表的选择“×10”倍率的电阻挡，并欧姆调零，再进行测量，之后多用表的示数如图所示，测量结果为R=Ω。

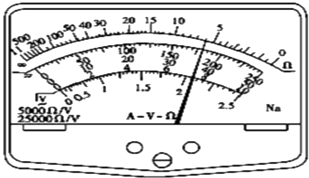

（1）如果多用电表是用“×10”欧姆挡测量电阻，则指针位置的读数为Ω
（2）如果是用直流50mA挡测量电流，则指针位置的读数为mA；如果是用直流2.5V挡测量电压，则指针位置的读数为 V。

在利用多用电表欧姆挡前要进行欧姆调零，欧姆调零利用的是（）

A . 甲旋钮 B . 乙旋钮 C . 丙旋钮 D . 丁插孔

某同学用以下器材组装一简易欧姆表：

毫安表A（量程0~50mA）

电阻箱R（阻值0~999.9Ω）

学生电源（输出电压0~16V）

红，黑表笔各一只

导线若干

实验步骤如下：

（1）用导线将毫安表A、电阻箱R、学生电源串联起来，两只表笔一只接毫安表的负极，一只接学生电源负极，为使电流从黑色表笔流出，和毫安表相连的表笔应为（选填“红”或“黑”）表笔；
（2）将学生电源的电压调至2V，电阻箱调到100.0Ω，将两表笔短接，发现毫安表指针向右偏转，调节电阻箱阻值，当阻值为35.0Ω时，发现毫安表恰好满偏，此时电路中的总电阻为Ω；（结果保留一位小数）
（3）断开两表笔，他在毫安表0刻度处标记“ $\text{[math]}$ ”，“50mA”刻度处标记“0”，并在其他刻度处标上正确阻值成为一个简易欧姆表，则25mA处应标记Ω；（结果保留一位小数）
（4）将学生电源的电压调至6V，将两表笔短接，调节电阻箱直到毫安表满偏，此时该欧姆表的倍率为（选填“×2”“×3”或“×10”），将一未知电阻接入两表笔之间，发现毫安表指在25mA处，该电阻的阻值为Ω（结果保留一位小数）。

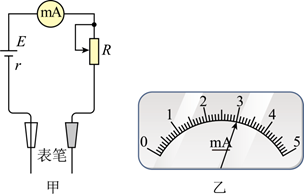

某同学用内阻 $\text{[math]}$ 、满偏电流 $\text{[math]}$ 的毫安表及相关元件制作了一个简易欧姆表，电阻刻度值尚未标定，电路如图甲所示。该同学将两表笔短接，调节滑动变阻器R使毫安表指针满偏，再将阻值为 $\text{[math]}$ 的电阻接在两表笔之间，此时毫安表指针位置如图乙所示。下列说法正确的是（）

A . 该电源电动势为 $\text{[math]}$ B . 该电源电动势为 $\text{[math]}$ C . 刻度 $\text{[math]}$ 处标注 $\text{[math]}$ D . 刻度 $\text{[math]}$ 处标注 $\text{[math]}$
