变压器原理知识点题库

如图所示，理想变压器有两个副线圈，匝数分别为n₁和n₂ ，所接负载4R₁=R₂ ，当只闭合S₁时，电流表示数为1A；当S₁和S₂都闭合时，电流表示数为2A，则n₁：n₂为（）

A . 1：1 B . 1：2 C . 1：3 D . 1：4

如图所示，理想变压器原、副线圈匝数比为10：1，两个标有“6V， 3W”的小灯泡并联在副线圈的两端，当两灯泡都正常工作时，原线圈电路中电压表和电流表（可视为理想的）的示数分别是（）

A . 60V，O.1A B . 120V，10A C . 60V， 0.05 A D . 120V， 0.05A

如图所示，M是理想变压器，电表均为理想电表。将a、b 接在电压 $\text{[math]}$ 的正弦交流电源上。变压器右侧为一火警报警系统原理图，其中R_T为用半导体热敏材料制成的传感器（其电阻随温度升高而减小），电流表A₂为值班室的显示器，显示通过R₁的电流，电压表V₂显示加在报警器上的电压(报警器未画出)，R₂为定值电阻。当传感器R_T所在处出现火警时，以下说法中正确的是（）

A . 电流表A₂的示数不变，电流表A₁的示数不变 B . 电流表A₂的示数增大，电流表A₁的示数增大 C . 电压表V₁的示数不变，电压表V₂的示数减小 D . 电压表V₂的示数增大，电压表V₁的示数增大

如图所示，M是一小型理想变压器，接线柱a、b接在电压 $\text{[math]}$ 的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R₂为用半导体热敏材料制成的传感器，电流表A₂为值班室的显示器，显示通过R₁的电流；电压表V₂显示加在报警器上的电压(报警器未画出)，R₃为一定值电阻．当传感器R₂所在处出现火警时，以下说法中正确的是( )

A . A₁的示数不变，A₂的示数增大 B . A₁的示数增大，A₂的示数增大 C . V₁的示数增大，V₂的示数增大 D . V₁的示数不变，V₂的示数减小

用一理想变压器向一负载R供电，如图所示，当增大负载电阻R时，原线圈中电流I₁和副线圈中电流I₂之间的关系是（）

A . I₂增大，I₁也增大 B . I₂增大，I₁减小 C . I₂减小，I₁也减小 D . I₂减小，I₁增大

在图甲所示的电路中，理想变压器原线圈两端的正弦交变电压变化规律如图乙所示．已知变压器原、副线圈的匝数比n₁：n₂=10：1，串联在原线圈电路中电流表A₁的示数为1A，下列说法正确的是（）

A . 电压表V的示数为200 $\text{[math]}$ V B . 变压器的输出功率为200W C . 变压器输出端交流电的频率为100Hz D . 电流表A₂的示数为0.1A

（1）在“探究变压器线圈两端的电压与匝数的关系”的实验中，下列器材在实验中不必用到有。
（2）若在实验中用匝数N₁＝400匝和N₂＝800匝的变压器，对应的电压测量数据如表所示。根据测量数据，下列说法正确的是______。

A . N₁一定是原线圈 B . N₂一定是原线圈 C . N₁可能是副线圈 D . N₂可能是副线圈

为寻找“磁生电”现象，英国物理学家法拉第在1831年把两个线圈绕在同一个软铁环上(如图所示)，一个线圈A连接电池E和开关K，另一个线圈B闭合，并在其中一段直导线正下方放置一小磁针。闭合开关K前，小磁针静止且与直导线平行。当闭合开关K后，从上往下看（）

A . 小磁针沿顺吋针方向偏转了一下，最终复原 B . 小磁针沿顺时针方向偏转，并一直保持这种偏转状态 C . 小磁针沿逆时针方向偏转了一下，最终复原 D . 小磁针沿逆时针方向偏转，并一直保持这种偏转状态

如图所示，理想变压器原、副线圈匝数比为 $\text{[math]}$ ，原线圈接有定值电阻 $\text{[math]}$ ，副线圈接有两个阻值均为R的定值电阻，且 $\text{[math]}$ 输入稳定的正弦交流电 $\text{[math]}$ ，则（）

A . $\text{[math]}$ 与R两端的电压比为 $\text{[math]}$ B . 流过 $\text{[math]}$ 与R的电流比为 $\text{[math]}$ C . $\text{[math]}$ 与R消耗的电功率比为 $\text{[math]}$ D . $\text{[math]}$ 与R消耗的电功率比为 $\text{[math]}$

如图所示，理想变压器原副线圈的匝数比为22 :5，b是原线圈的中心抽头，电压表和电流表均为理想电表，R₁为光敏电阻（随光照强度增加电阻变小），R₂为25Ω定值电阻，D为二极管。从某时刻开始单刀双掷开关掷向a，原线圈接 $\text{[math]}$ 的交流电，则下列说法中正确的是( )

A . 通过R₂的电流为1A B . 单刀双掷开关由a扳到b，R₂产生的热量是原来的两倍 C . 单刀双掷开关由a扳到b，电压表和电流表的示数都变大 D . 光照强度变强时，电压表示数不变，电流表的示数变小

如图所示， $\text{[math]}$ 和 $\text{[math]}$ 是不计电阻的输电线，甲是电压互感器，乙是电流互感器。若已知甲的变压比为 $\text{[math]}$ ，乙的电流比为 $\text{[math]}$ ，并且已知加在电压表两端的电压为 $\text{[math]}$ ，通过电流表的电流为 $\text{[math]}$ ，则输电线的输送功率为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

下面可以将电压升高供给家用电灯的变压器是（）

A .

B .

C .

D .

如图所示，理想变压器T的原线圈接在电压为U的交流电源两端，P为滑动变阻器的滑片，R_T为热敏电阻，其阻值随温度升高而减小，下列说法正确的是（）

A . P向左滑动时，变压器的输出电压变大 B . 若P向左滑动时，R_T阻值保持不变，则变压器的输入功率变大 C . 若P保持不变，R_T温度升高时，则灯L变暗 D . R_T温度升高时，适当向右滑动P可能保持灯L亮度不变

如图所示，理想变压器原、副线圈的匝数比为n₁：n₂＝10：1，a、b两点间的电压为u＝U_msin100πt（V），U_m的变化范围为200 $\text{[math]}$ V～240 $\text{[math]}$ V，R为可变电阻，P是额定电流为2A的保险丝。为使保险丝中的电流不超过2A，可变电阻R连入电路的最小阻值为（）

A . 1.0Ω B . 1.2Ω C . 10Ω D . 12Ω

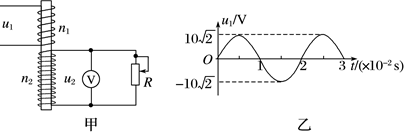

小明同学研究电磁感应现象时，实验设计如图甲所示，他在直铁棒上套装两个线圈，线圈n₁=20匝，n₂=40匝，将n₁作为原线圈，并输入如图乙所示的正弦交流电，下列表述错误的是（）

A . 副线圈交流电的周期为0.02s B . 滑动变阻器滑片向下滑动，则电路输入功率变大 C . 交流电压表的读数为 $\text{[math]}$ V D . t=0.01s时，n₂两端的瞬时电动势最大

如图所示为原、副线圈匝数比为 $\text{[math]}$ 的理想变压器， $\text{[math]}$ 是原线圈的中心抽头，电压表和电流表均为理想交流电表，滑动变阻器 $\text{[math]}$ 的最大阻值为 $\text{[math]}$ ，定值电阻 $\text{[math]}$ 。在原线圈 $\text{[math]}$ 、 $\text{[math]}$ 两端加上 $\text{[math]}$ 的交变电压，则（　　）

A . 当单刀双掷开关与a连接时，电压表的示数为 $\text{[math]}$ B . 当单刀双掷开关与a连接时，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小 C . 当单刀双掷开关与a连接时，调节滑动变阻器触头P，若要滑动变阻器R消耗的电功率最大，则应将其阻值调为 $\text{[math]}$ D . 保持滑动变阻器触头P不动，当单刀双掷开关由a扳向b时，原线圈输入功率变大

如图所示，理想变压器输入电压保持不变。若将滑动变阻器的滑动触头向下移动，下列说法正确的是（）

A . 电表 $\text{[math]}$ 不变、 $\text{[math]}$ 的示数增大 B . 电表 $\text{[math]}$ 、 $\text{[math]}$ 的示数都不变 C . 原线圈输入功率减小 D . 电阻 $\text{[math]}$ 消耗的电功率增大

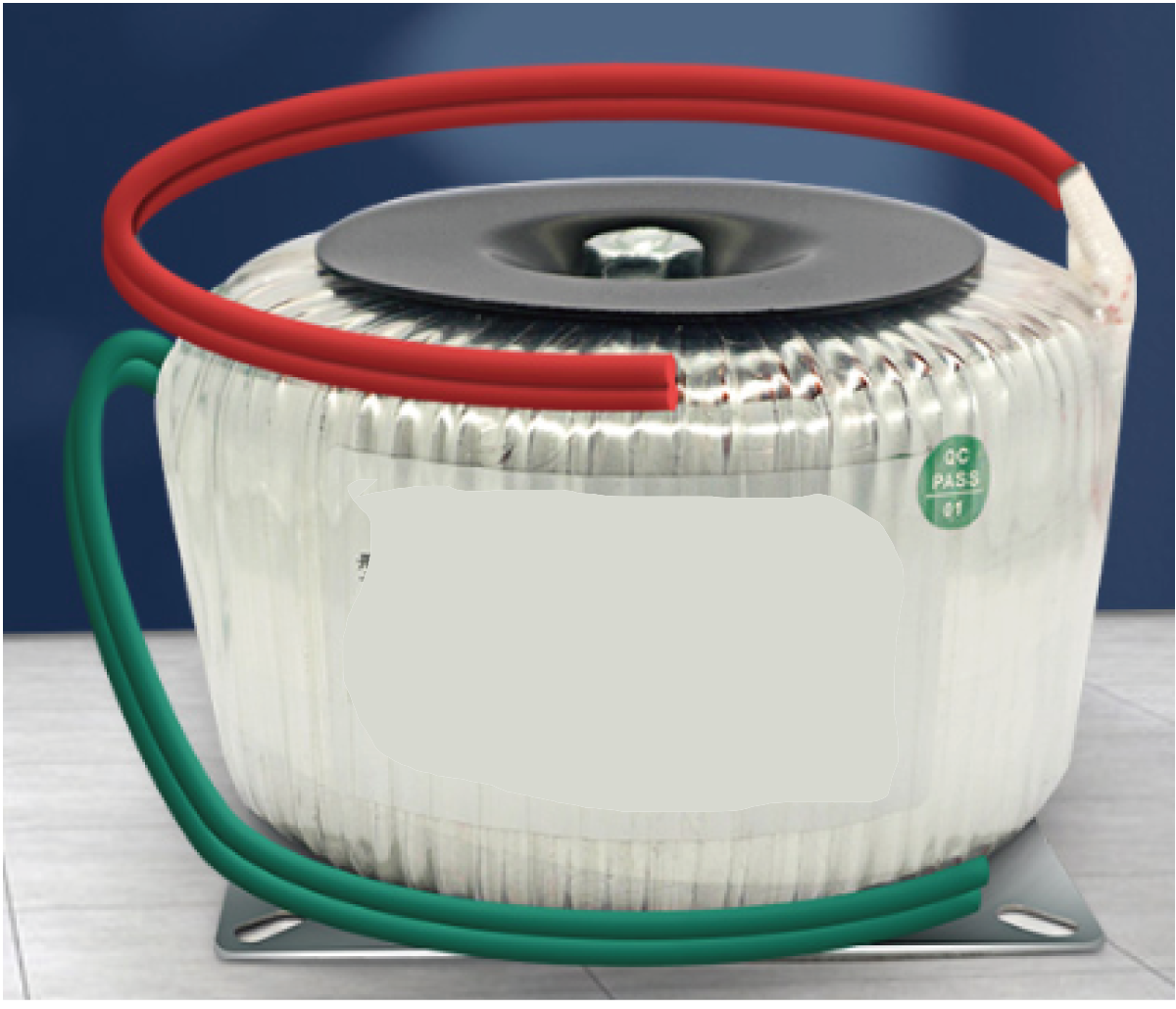

功放内部的变压器一般为环状，简称环牛，如图所示。某同学利用环牛探究变压器原、副线圈两端的电压与匝数之间的关系。（环牛效率极高，可看成理想变压器）

（1）测量环牛的初级（原）、次级（副）线圈匝数n₁、n₂的方法是：先在闭合铁芯上紧密缠绕50匝漆包细铜线，并将理想交流电压表1接在细铜线两端；然后在初级线圈（左侧）上输入有效值为24.0V的低压交流电，再将理想交流电压表2连接在次级线圈（右侧）上。若理想交流电压表1的示数为1.5V，理想交流电压表2的示数为12.0V，则初级线圈的匝数n₁=，次级线圈的匝数n₂=。
（2）若在初级线圈（左侧）上接入电压瞬时值 $\text{[math]}$ 的电压，则连接在次级线圈（右侧）上理想交流电压表2的示数为V。（计算结果保留三位有效数字）
（3）由于变压器工作时有能量损失，实验中测得的原、副线圈的电压比（选填“大于”、“等于”或“小于”）原、副线圈的匝数比 $\text{[math]}$ 。

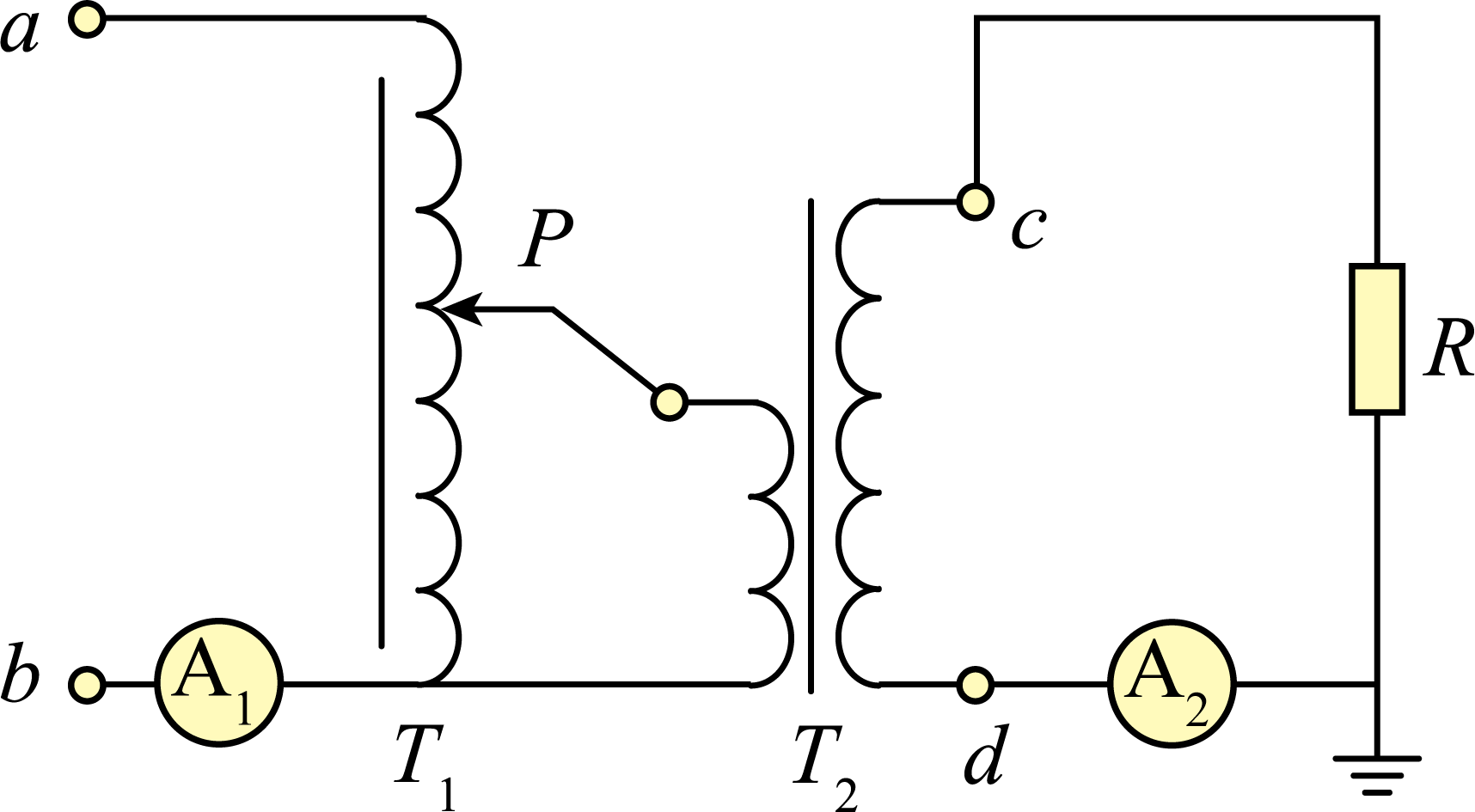

一种可调压变压器原理图如图所示， $\text{[math]}$ 为交变电压输入端， $\text{[math]}$ 为自耦调压器，P为调压滑动触头； $\text{[math]}$ 为升压变压器， $\text{[math]}$ 为终端输出电压给负载R供电。忽略其他电阻与感抗等因素影响，调压器 $\text{[math]}$ 与变压器 $\text{[math]}$ 均视为理想变压器。在 $\text{[math]}$ 端输入电压不变的情况下，当滑动触头P向下移动，则（）

A . 电流表 $\text{[math]}$ 示数变大 B . 电流表 $\text{[math]}$ 示数变小 C . $\text{[math]}$ 端获得的电压变大 D . $\text{[math]}$ 端获得的功率不变

随着绿色环保理念深入人心，电动汽车市场日趋火爆，电池充电技术飞速发展。如图为某科技公司利用电磁感应原理设计的无线充电桩原理示意图，若汽车以22kW的恒定功率充电，送电线圈连接 $\text{[math]}$ 的交流电，不计能量损失，下列说法正确的是（）

A . 送电线圈中的电流为100A B . 受电线圈中电流的频率为100Hz C . 仅减小送电线圈的匝数，会增大电池端的输出电流 D . 仅减小送电线圈的匝数，会减小电池端的输出电压
