电功的测量 知识点题库

小华家购买了一台饮水机，技术参数如下表，其工作电路如图所示，S₀是温控开关，可以自动控制饮水机的加热和保温状态。试问：

（1）请分析说明温控开关闭合时，饮水机处于加热还是保温状态。
（2）R₂的阻值是多少？
（3）小华估计当时的水温为20℃，饮水机将水从20℃烧开需要吸收多少热量？需要多长时间？［c_水=4.2×10³J/（kg·℃），气压为1标准大气压，热量全部被水吸收］

家庭电路中，电能表可以直接测量（　　）

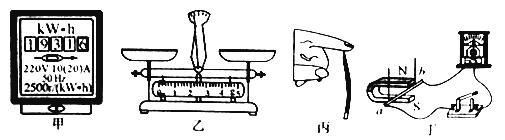

按要求完成下列填空：

​

小明家的电表如图所示，在使用过程中他感觉感到电能表的测量值可能偏大．为了验证自己的猜想，他把一个可信的“220V 60W”电灯单独接入该家庭电路．灯正常工作了200s，电能表的转盘刚好转过11圈，电灯消耗电能为　 　J．电能表的测量值 （选填“准确”或“偏大”）．

我国家用电视机正常工作的电压为伏，它与电冰箱是连接的（选填“串联”或“并联”）．家庭电路所消耗的电能是用测量的．

在“探究影响电流做功的因素”的实验中：有以下器材，两个规格不同的灯泡、电流表、电压表、开关、滑动变阻器、电源导线若干，实验过程如下表：

步骤	电  路  图	观察的现象	实验结论
1		灯泡的亮度和电压表示数	电压越大，电流做功越多
2			在电压和时间相等时，电流越大，电流做功越多

问题：

如图所示是某同学家电能表上个月底的示数．如果他家这个月消耗了 100 kW▪h的电能，则本月底电能表示数应该是kW ▪h ．他家同时工作的用电器总功率不超过W．单独接入某用电器工作一段时间，电能表的转盘转过 20 圈，该用电器消耗kW▪ h的电能．

如图所示，小明家自装表至今用电 kW·h；家中用电器的总功率不能超过W．当小明家只有一盏电灯工作时，3min内转盘正好转过9圈，则该灯泡的功率是W．

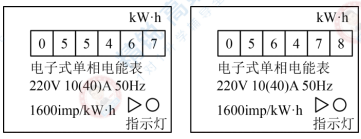

如图分别是小明家上月初和月末的电能表的表盘，若当地电价为0.6元/kW·h，小明家上月应交电费为 元。若只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为W。

如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW·h)”表示每消耗1kW·h的电能，指示灯闪烁1600次，下列选项正确的是（   ）。

小鹏同学家的电能表如图所示，则小鹏的家已消耗的电能为 ，他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为W。

电子式电能表表盘上标有“ ”字样（imp表示闪烁次数）。将某用电器单独接在该电能表上正常工作20min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为 ，该用电器的额定功率是W。

小明家的电能表月初的数字是 ，月末表盘的示数如图所示。若按0.5元1kW·h的标准收费，他家本月应缴纳电费元。若电能表的转盘在l0min内转过400转，则接在该电能表上的用电器总功率为W。

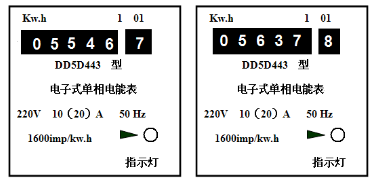

如图所示分别是小英家上月初和上月末电能表的示数．结合表盘上的信息可知，下列选项中正确的是(    )

一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中的电流为10A，若这台电动机正常工作1秒钟，则（   ）

家庭电路中的火线和零线通常可用来辨别。室内使用的电灯如果增加一盏，家庭电路中的总电阻会（选填“增加”或“减小”）。某室内的电能表表盘如图所示，其读数为 ；若家中只有热水器工作，经过 ，电能表的转盘转了30转，则该热水器的功率是W。

连日的阴雨天气使家里的衣服干不了，为了让家里的衣服更快干，萱萱妈妈新买了一个干衣机。该干衣机一次最多可烘干10件衣服，铭牌如表所示。某次，萱萱关闭了家中其他的用电器，将10件刚洗好的湿衣服装入干衣机，通电11min后，萱萱发现衣服刚好干了，总质量刚好少了0.2kg，并且观察到标有3000r/（kW•h）的电能表在这段时间内转了500r。

型号	2010A
额定电压	220V
额定功率	1000W
净重	2.2kg
定时	30—180min

小梅学完电能表的使用后，想利用电能表测量电饭煲的电功率，观察自家的电能表如图所示，该电能表允许接入用电器的最大电功率是W；小明家中有4盏“220V 5W”的LED灯，1度电可供这些灯同时正常工作小时。

如图所示，电能表的读数为kW·h。

小张用家中的电能表来测量家中电热水壶的实际功率，他关闭其它所有用电器，只打开电热水壶，观察如图所示的电能表转盘在3min时间转动了110转，则电热水壶的实际功率是W，电热水壶正常工作时电流是A。
