电功的测量知识点题库

通常用判断火线和零线，用测量电路消耗的电能．

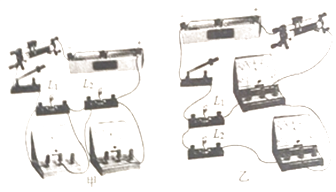

如图是验证“影响电功大小的因素”的实验装置，其中白炽灯L₁标有“3.8V 0.3A”，白炽灯L₂标有“2.5V 0.3A”，以下说法中不正确的是（）

A . 开关闭合后，甲图中L₁灯更亮，乙图中L₂灯更亮 B . 甲图中开关闭合后，L₁灯、L₂灯发光时的电功率之比为38：25 C . 开关闭合后，通过比较灯泡的亮暗来判断电功大小，再通过电流表和电压表示数说明影响电功大小的因素 D . 乙图中开关闭合后，首先是调节滑动变阻器，使L₂灯电流为0.3A，再看L₁灯电流并比较L₁、灯L₂灯的亮度

关于家庭电路说法正确的是（）

A . 空气开关“跳闸”一定是出现了短路 B . 台灯的开关和灯泡是串联连接的 C . 电能表是测量电功率的仪表 D . 同时工作的用电器越多，总电阻越大

电能表在电路中是为了测量（）

A . 电功 B . 电功率 C . 电流 D . 电压

10月初小芳家中的电能表的示数为

，11月初电能表如图所示，10月份她家共使用了度电．她认真观察了几分钟，查出电能表的转盘转过600圈，则这几分钟内她家的用电器消耗的电能是J。

图片_x0020_100019

小明家记录了4月初电能表示数为

度，5月初示数如图所示，则小明家4月初到5月初消耗的电能是kW·h。若单独将一盏灯接入电路工作25h，电能表表盘转过3000转，这盏灯的电功率是W。

上海地区家庭电路的电压是伏，家用电能表的计量单位是，充电宝在给手机充电的过程中，它属于（选填“电源”或“用电器”）。

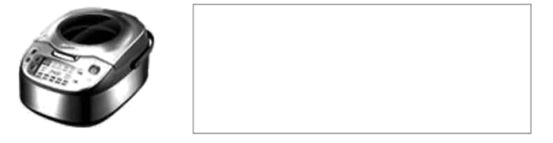

如图是小明家使用的电饭煲，他上网浏览了该品牌厂家的网站，了解到该型号的电饭锅用到了两种电热管(可以理解为发热电阻) R₁与R₂ ，阻值分别为60.5Ω和423.5Ω，通过温度自动控制开关，可实现“加热”和“保温”状态的转换，额定加热功率是：800W，额定保温功率是100W。请你通过计算回答下列问题。

（1）推测电饭锅中两个电热管及智能开关的连接情况，并在方框内画出电路图；
（2）关闭家中其他用电器，只让该电饭煲在加热状态下工作4min，观察到标有“1200r/(kW·h) ”字样的电能表转盘转了60转，则电饭煲的实际功率是多少?

如图所示是某家用电子式电能表的表盘，该电能表的标定电流是A，表盘上显示已用电kW•h。若将某用电器单独接在该电能表上正常工作3min，电能表指示灯闪烁了32次，该用电器在上述时间内消耗的电能为kW•h。

如图所示是某家用电子式电能表的表盘，该表盘上显示已用电k·Wh。若关闭其他所有用电器，只让某用电器单独正常工作5min，电能表指示灯闪烁了40次，则该用电器正常工作时的功率为W。

图片_x0020_100010

电子式电能表表盘上标有“3200imp/(kW·h)”字样（imp表示闪烁次数）。将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为kW•h。

某家庭电能表如图所示。若单独让空调工作，测得1 min内电能表转盘转了60转，则空调消耗的电能为kW·h，空调的电功率是W。

图片_x0020_100013

小红家新购买了一台标有“220V 1500W”字样的电热器，他想借助家中的电能表测一测该电热器的实际功率，他关闭了其它用电器，让电热器单独工作了2min，电能表转盘转过100圈，电能表名牌如图所示，电热器在2min内消耗的电能为 kW•h，实际功率为 W．

图片_x0020_100012

为测量某电热杯的电功率，小明同学把家中其余用电器均从电源上断开，只将该电热杯接入电路，观察电能表，发现在1 min内电能表转盘转动15圈．电能表的部分技术参数如下表，该电热杯的电功率是（）

图片_x0020_100003

A . 300 W B . 30 W C . 150 W D . 200 W

图是测量的仪表，该仪表的示数是kW•h若家庭电路中只有一台热水器在工作，该表中的金属条在4min内转过240圈，则该热水器在这段时间内消耗的电能为kW•h，实际功率为W．

图片_x0020_100019

如图甲所示的是小明家的电路图。

图片_x0020_100008

（1）漏电保护器与三孔插座是联，三孔插座上最中间插孔内导线应和相连；当站在地上的人不小心间接接触了插座中火线时，电流经过人体流入大地，这时电路中的会迅速切断电流，对人身起到保护作用。小明用试电笔插入插座左右两孔时，发现右孔能使试电笔氖管发光，则这孔为（填“火线”或“零线”）。小明同学将一台电烤炉接入插座，电烤炉是利用电流的效应工作的；电烤炉与电路中的灯泡是联。
（2）小明家的电能表间隔30天的两个读数如图所示，他家这30天用电量为千瓦时；如果此电能表在5min内转盘转了40r，那么该电路中的用电器在这段时间内消耗的电能为J。

如图是小渝家的电能表12月月初的表盘，12月他家耗电110kW·h，电能表的读数变为kW·h；小渝做作业时，使用了一台标有“220V 500W”的电暖器取暖，如果其它用电器都不工作，仅有电暖器正常工作了24min，电能表的表盘转动了转。

图片_x0020_100008

小华家电能表上月底的示数为3537.3，本月底的示数如图所示、则小华家本月消耗的电能。这块电能表允许接入的用电器总功率为W。如果表盘转过 120圈用时30min，则用电器的电功率为kW。

图片_x0020_1219779255

如图所示是家庭电子式电能表的表盘，其示数是 kW•h。表盘上标有“3200imp/kW•h，表示每消耗1kW•h的电能，指示灯闪烁3200次。允许家里用的最大功率是 W。若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min闪烁320次，则该热水器消耗的电能是 kW•h。

如图为电能表表盘。由表盘可知，该用户同时使用的用电器总功率不能超过W。现将一个“220V 500W”的电吹风单独接入电路使其正常工作3min，消耗的电能为kW·h，这段时间电能表转盘转了15转，则每消耗1kW·h的电能，电能表转盘转转。电吹风机内的电热丝和电动机是联的，其中电热丝在工作时利用了电流的效应。
