电功的测量 知识点题库

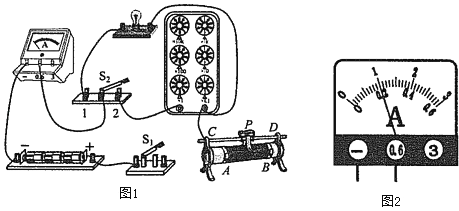

小鹭利用电流表和电阻箱测量小灯泡的功率，设计并连接了如图1所示的部分实验电路．

为了探究“影响电功的因素”，某课外活动小组设计了如题图所示的实验方案．图中白炽灯 L₁ 为“220V﹣40W”，R₁ =1210Ω，L₂ 为“220V﹣100W”，R₂ =484Ω；电能表的参数为“220V，50Hz，5（10）A，2 400r/（kW•h）”．其实验过程是：S₁ 闭合，S₂ 断开，观察5min内电能表转盘的转数 n₁ =8圈；S₁ 断开，S₂ 闭合，观察5min内电能表转盘的转数 n₂ =20圈；S₁ ， S₂ 均闭合，5min内电能表转盘的转数 n₃ =28圈．在三次实验中均观察到L₂比L₁ 亮；用手接近白炽灯（不接触）均感到测L₂比L₁热．请你根据对这些实验现象的分析回答下面的问题：

教室里日光灯两端的电压为伏，日光灯与投影仪是 连接的（选填“串联”或“并联”），关闭几盏灯后电路中的总电阻将（选填“变大”、“变小”或“不变”）。额定功率为0.04千瓦的日光灯正常工作5小时，耗电度，消耗的电能用表测量。

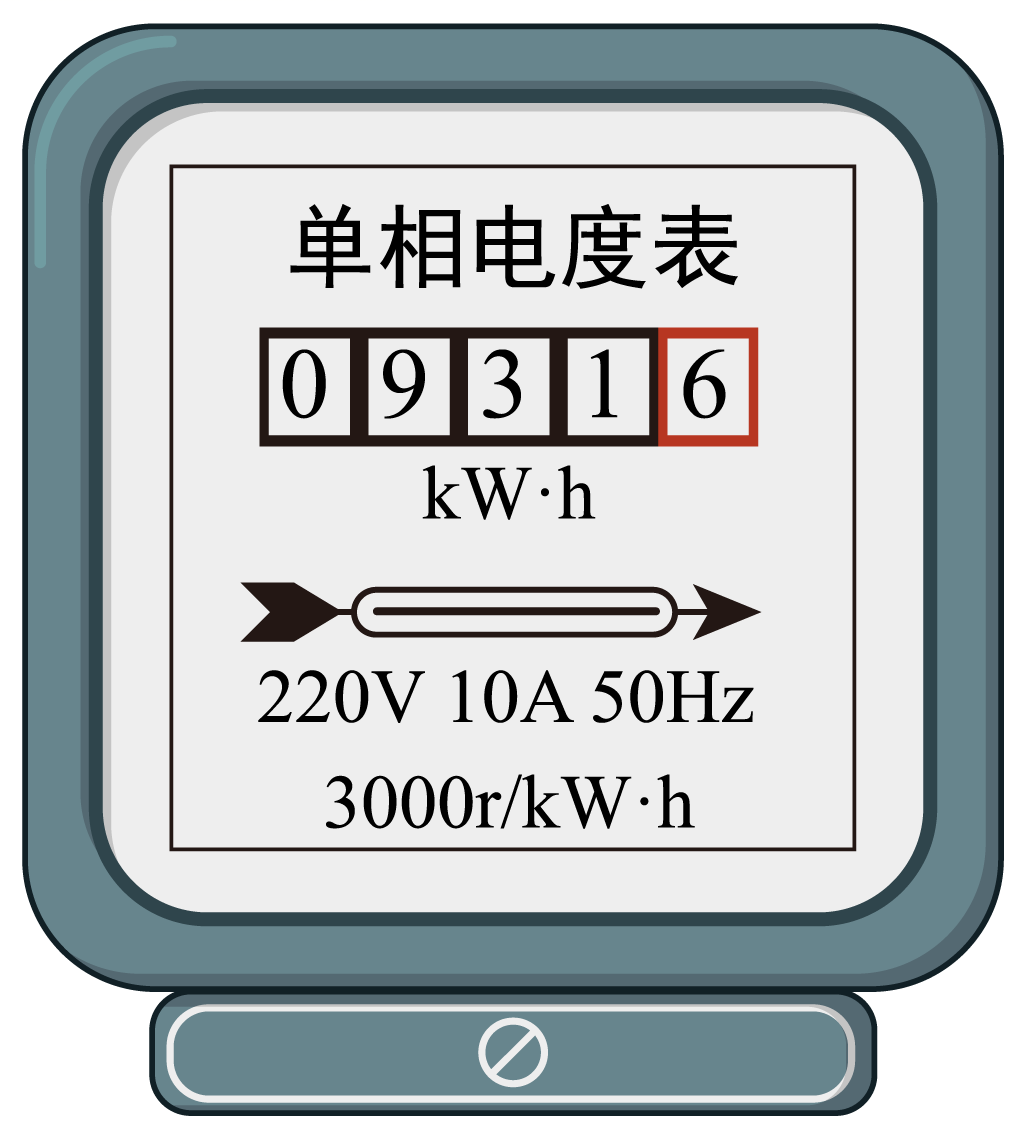

小明家电能表上月底的示数为08116，本月底的示数如图所示，他家本月消耗的电能为kW•h．若按0.5元/（kW•h）计费，本月应付电费元．他家同时使用的用电器总功率不得超过W．

电焊是利用电流的热效应产生高温，将焊条熔化而使两金属部件焊接在一起的．电焊机时断时续地工作时，电路中会产生迅速变化的强大电流，设电焊机工作时输出电压为40 V，输出功率为2 600 W，若焊条熔点为1 200 ℃、比热容为0.4×10³ J/(kg·℃)，环境温度为30 ℃，电焊机工作时所消耗的电能有80%转化为热量且被焊条全部吸收，并使焊条升温，问：

电能表是用来测量的仪表。电能表上标有“3000imp/kW•h”字样，电能表上指示灯闪烁1500次时，电路中将消耗J的电能。

小明家有额定功率均为40W的电风扇和白炽灯。 正常工作相同的时间，产生的热量多。小明将家里一个电热水器单独连接在电路中，发现电能表（如图所示）上的铝盘120s内转了125转，电热水器消耗了的电能，该热水器的实际功率为W

电能表示测量的仪表；如图是小明家的电能表，他家允许的用电器总功率最大为W；他将电视机单独接在该电能表上正常工作15min，电能表上的转盘转过30转，该电视机实际电功率为W。

小明把电吹风机单独接入家庭电路并使其工作，发现电能表的转盘在10min内转过150圈，电能表铭牌如图所示，此时电能表的读数为kW·h，这段时间内，电吹风机消耗的电能是kW·h，该电吹风的电功率是W．

我国家庭电路的电压为V，家庭中的洗衣机和电冰箱是联的，使用试电笔辨别火线和零线时，手（选填“不能”或“必须”）接触笔尾金属体，如图所示是小明家中一周前、后电能表示数，如果电费价格是0.5元/（ ），他家本周电费是元。

小明利用手表和电能表测量家中空调的实际功率，电能表的表盘如图所示。他只让空 调工作，观察到5min内电能表的表盘转过200转，则空调消耗的电能是kW·h，空调的实际功率为W。这些电能可以供额定功率200W的电视机正常工作h。

一电能表上标有220V 10A 3000rev/kW·h的字样。其中220V表示的含义是；10A表示的含义是；若电能表的表盘转了15圈，则接入电路的用电器消耗的电能为kW·h。

小明家中的电能表如图所示，当家里只有微波炉工作时，电能表在 内转60转，则微波炉消耗的电能为 。

小明用如图所示的电能表来验证家中标有“1500W”字样、容积为0.5L的电热杯的额定功率。仅将该电热杯接入电路中，并在杯中装满初温为25℃的水，结果发现用2.5min就可以将水加热至沸腾，记录下这段时间内电能表的表盘转动了125圈。在此过程中水吸收的热量是J；热杯的实际功率为W。（c_水=4.2×10³J/(kg·℃)，ρ_水=1.0×10³kg/m³ ， 当时大气压为1标准大气压）

有一台烤面包机，铭牌上标有“220 V　1000 W”的字样，某次烤面包机单独正常工作时，如图所示的电能表的转盘转了100转，则此次烤面包机工作了min。若在用电高峰期，实际电压低于220 V，烤面包机的实际功率将（选填“变大”、“变小”或“不变”）。若某次实际电压只有198V，则面包机的实际功率是W。（烤面包机电阻不变）

如图所示是可可同学家的电能表，此时电能表的示数为；若她家只有一台空调机连续工作电能表转了500转，则这台空调的电功率是。

小明家的电子式电能表表盘如图甲所示，表一是小明家中用电器正常工作的电功率值。根据表盘上的信息，回答下列问题。

用电器	额定功率	数量
照明灯	40W	8盏
彩电	100W	1台
洗衣机	150W	1台
电冰箱	100W	1台
电饭煲	750W	1个
闸刀开关上保险丝的额定电流为10A

如图所示电能表的示数为kW·h，表盘转过180r后示数将变为kW·h。

有某品牌的电烤箱，左边表格是其铭牌，高温档额定功率字迹已被磨损；图虚线框内所示是其内部的简化电路图，旋转旋钮开关，可实现停止工作、高温档和低温档的转换，R₁和R₂均为电热丝，R₂=72.6Ω。问：

XX牌电烤箱
额定电压		220
额定功率	高温档	XXXW
	低温档	400W

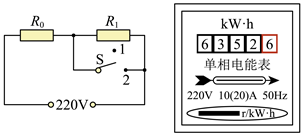

如图是规格为“220V 1000W”的电饭锅内部简化电路图，有“加热”和“保温”两档。当S接“2”时，电饭锅处于 挡（选填“加热”或“保温”）；电阻R₀的阻值为Ω；若只让电饭锅在“加热”档正常工作0.1h，发现此电能表的转盘转动120转， 则电能表上模糊不清的这个参数应该是r/kW·h。
