电功的测量 知识点题库

小芳家里的某品牌电烤箱铭牌及其内部简化电路如图所示，R₁和R₂均为电热丝。

××牌电烤箱
额定电压		220V
额定功率	高温档	1100W
	低温档	440W
电源频率		50Hz

求：⑴若某种食物需要用该电烤箱高温档烘烤1000s， 该电烤箱消耗的电能是多少？
⑵电路中R₁的阻值是多少？
⑶在低温档正常工作时，电路中的电流和R₁的功率分别是多少？

小林家新买了一台饮水机，小林的父母经常为夜间是否要关闭饮水机而发生争执：妈妈认为关机可以节省电能，理由是饮水机在夜间无人饮水时仍在对热水包里的水间歇性加热。爸爸则认为关机后第二天重新开机为凉水加热会消耗更多的电能。于是小林查到饮水机铭牌如下表所示，他决定用实验来化解父母的争执。
第一天晚上十点，他关掉家中的其他用电器，只保留饮水机的加热功能，记下此时电能表的示数为576.5 kW·h，第二天早晨六点钟，水温达到预定温度95℃，他又读出电能表的示数为576.8 kW·h。
第二天晚上十点，他将饮水机关闭，次日早晨启动，饮水机在额定功率下将水加热 到预定温度95℃，用时8min。
请解答下列问题：

⑴饮水机正常加热时的电流是多少？
⑵通过计算判断小明爸爸妈妈谁的方法更节能？

如图所示仪器为直接测量什么物理量的仪表（　　）

​

如图所示的仪表，测量的物理量是（　　）

在研究电流做功大小的因素实验时，某同学设计了如下两个实验电路图，

家庭电路上用的是电，电压为伏．电源线有两根，一根是线，一根是线，判别这两根线可以用判别．电能表要在家庭电路的干路上，这样才能测出用户全部家用电器消耗的电能．

下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。表盘上1600imp/(kW·h)表示电能表所在电路每消耗1kW·h的电能，指示灯闪烁1600次。下列有关说法正确的是(    )

小明家的电能表如图，上面标注的“50Hz”的意思是指家用照明电路交流电的是50Hz。他发现，家里只使用洗衣机（其它用电器都关闭）时，电能表在1分钟里刚好转6转，从而测量出他家洗衣机的电功率为W。

如图所示，是小明家的电能表以及该表某月初、月末的两次读数，由图可知，他家在该月消耗的电能为 kW•h， 如每度电0.5元，则小明家该月需付电费元。

下列说法正确的是（   ）

如图所示，这是小明家的电能表，他家同时使用的用电器总功率不能超过W。小明将家中其他用电器关闭，只让暖风机单独工作，观察到1min内电能表的转盘刚好转了32转。暖风机在这1min内消耗的电能为kW•h，它的实际功率是

小明11月底观察到自己家里的电能表如图所示，当他12月底再观察时，发现电能表示为 ，则他家12月份消耗的电能为kW·h，他家里同时工作的用电器总功率不宜超过W．

我国家庭电路的电压为V；如图所示是小明家中一周前､后电能表示数。他家这周消耗了kW·h的电能｡

在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器消耗的电能为J，热水器的实际功率为W；若不计能量损失，这段时间内热水器中5L的水可升温℃。[已知ρ_水＝1.0×10³kg/m³ ， c_水＝4.2×10³J/（kg·℃）]

如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是（　　）



如图所示，电能表的示数为kW·h。在某段时间内，转盘转过5400圈，则此段时间内用了度电。

小雷家电能表上月底的示数为 ， 本月底的示数如图所示，她家本月消耗电能为kW•h，该电能表的转盘转过1500转时，消耗的电能为kW•h。

小丽仔观察了自己家的电能表，参数如图所示。她让家中某个用电器单独工作3min，发现电能表的转盘转过90转，则此用电器消耗的电能是kW∙h，此用电器的电功率是W。

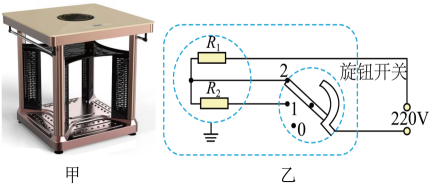

一款内置电陶炉的电暖桌如图甲所示，它不仅具有桌面暖手、桌底暖脚功能，还可以烧水、煮茶等。电陶炉的简化电路如图乙所示，其参数如表所示，高温档额定功率字迹已被磨损。旋转旋钮开关，可实现停止工作、低温档和高温档的转换。R₁和R₂均为电热丝，R₂=72.6Ω。求：

电陶炉
额定电压	220V
额定功率	高温档	××W
	低温档	400W
