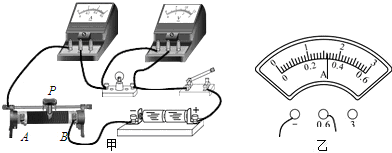

（1） 闭合开关前，滑动变阻器的滑片P应置于 端（选填“A”或“B”），目的是  ．

（2） 试验中，闭合开关，如果小灯泡与灯座接触不良，则会看到电压表 示数，电流表 示数．（均选填“有”或“无”）

（3） 排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的时数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 （选填“A”或“B”）端移动，使电压表的示数为 V，这时电流表的示数如图乙所示，读数为 A，则小灯泡的额定功率为 W．

（1） 电路中两灯泡的规格应 （选填“相同”或“不同”）．实验时，可以根据 比较相同时间内电流做功的多少．

（2） 如图所示电路，可探究电流做功多少与 的关系．

（3） 请你设计“探究电流做功多少与电流大小是否有关”的电路图．（画在乙图虚框内）

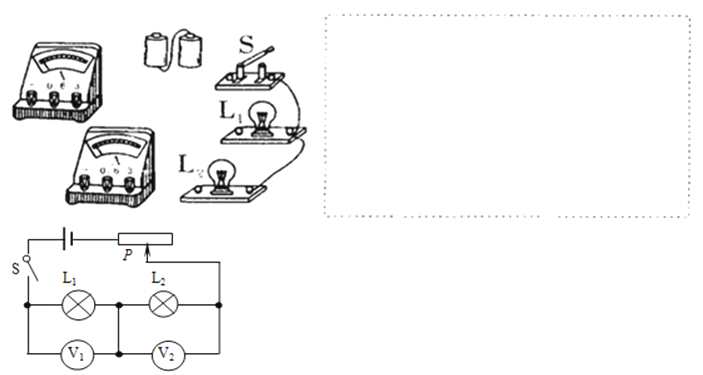

（1） 用如图所示的电路可以来探究电功与 的关系．

（2） 实验中提供“2.5V”和“3.8V”两种规格的灯泡若干，则你所选用的灯泡是

（3） 下面是某同学探究该实验的过程与记录，请帮他完成填空

①根据电路图连接电路．

②闭合开关，调节滑片，观察到L₁比L₂亮，说明相同时间内电流通过 做功多，同时他还需要收集到的另一信息是 ．

③多次调节滑片的位置，重复步骤②．

④综合分析实验的现象与数据得到的结论是： ．

探究2：小华想继续探究“相同时间内电流做功的多少与电流的关系”．

①实验中，要控制小灯泡的 相等，可以把两只小灯泡 联起来．

②实验中，可以观察 来比较相同时间内小灯泡中电流做功的多少．下列研究实例中主要也用到这种方法的是．

A．用水流的形成类比电流的形成

B．在研究磁体周围的磁场情况时引入磁感线

C．牛顿第一定律是在实验的基础上经分析推理而得出的

D．在奥斯特实验中通过小磁针的偏转判断电流周围存在磁场

③选用两只阻值不同的小灯泡，是为了当它们两端电压相等时，通过灯泡的 不同．

④连接好实物图，并在虚线框内画出实验的电路图．

（1） 请你根据图甲电路图用笔画线代替导线将图乙所示电路连接完整；

（2） 小青在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是；

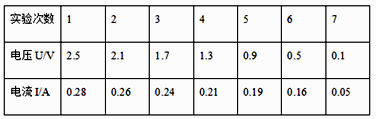

（3） 小红在第一次测量时的电压等于25V，小灯泡正常发光，请在丙图中画出这时电压表指针的位置，以后小红继续调节滑动变阻器，让小灯泡两端的电压逐次下降，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据如下表所示。从数据可以看出，实验中滑动变阻器的滑片逐渐向(选“A”或“B”)端滑动，小灯泡不接入电路时，其电阻最接近Ω。

（4） 对比不同电压下的小灯泡电阻值，我们得出结论：随着小灯泡灯丝温度不断降低，小灯泡的电阻(选填“逐渐变大”“不变”或“逐渐变小”)
