欧姆定律及其应用 知识点题库

如图所示，电源电压恒定，R₁=10Ω，闭合开关S，断开开关S₁电流表示数为0.3A．若再闭合S₁ ， 发现电流表示数变化了0.2A，则R₂的阻值为Ω．

如图甲为亮度可以调节的小台灯电路．电源电压为24Ⅴ，灯泡的额定电压为24Ⅴ，通过灯泡的电流跟其两端电压的关系如图乙．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压为 V，此时滑动变阻器R连入电路的阻值是Ω．

如图所示的电路，将AB两端接入10V电源，电压表示数为3V，拆去AB两端电源，再将CD两端接入10V电源，电压表示数为7V，则R₁：R₃的值为（   ）

在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R₂的变化情况如图乙所示，下列说法正确的是（   ）

在研究总电阻跟串联电阻的大小之间的关系实验中，需测出和两端电压，测出电路中的，算出、和它们的阻值，得出的电阻关系是．

科学家的每次重大发现，都有力地推动了人类文明的进程．丹麦物理学家首先发现了电流周围存在磁场，第一个揭示了电和磁之间的联系．小郭同学受此启发自制了如图所示的简易压力传感器，弹簧甲连接在A、B两绝缘板之间，B板固定，滑动变阻器R的滑片P与A板相连，并可随A板一起运动．弹簧乙下端挂有一永磁体，永磁体正下方有一电磁铁，E为电源，R₀为定值电阻．开关S闭合，电路接通后，电压表示数为U₁ ， 弹簧乙的总长度为l₁；当用力F向下压弹簧甲后，电压表示数为U₂ ， 弹簧乙的总长度为l₂ ， 则U₁U₂ ， l₁l₂ （以上两空均选填“＞”、“＜”或“=”）．

如图所示的电路中，电源电压保持不变，电阻R₂与R₃的阻值相等．闭合开关s，电流表A₁和A₂的示数之比为2：3．把电流表A₁和A₂分别换成电压表V₁和V₂后，电压表V₁、V₂的示数分别为U₁、U₂则下列选项正确的是（   ）

如图所示的电路，电阻R₂的阻值是20Ω．当开关S闭合时，电流表A₁的示数是0.4A，电流表A的示数是1.0A．求：

如图所示电路，电源电压为12V且保持不变，R₁的阻值为10Ω．当开关S闭合时，电压表示数为4V．求：

某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻R₀为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是（   ）

某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V，电流表的量程为“0～0.6A”，电压表量程“0～3V”，滑动变阻器的规格为“20Ω 2A”，灯泡L标有“3V 0.9W”字样（忽略灯丝电阻变化）．在实验中为了保证所有元件的安全，下列判断正确的是（   ）

如图所示是小文设计的测量电阻R_x的电路，R₀为已知阻值的电阻，电源两端的电压保持不变．当S闭合，S₁断开时，电流表的示数为I；当S、S₁都闭合时，电流表示数为I₁ ． 请写出R_x的表达式R_x=．

如图所示，电源电压U恒定，定值电阻R₁=3Ω，S断开时电流表示数为0.2A ，S闭合时电流表示数为0.4A，ab段电路消耗的电功率在开关S断开与闭合时相等，那么R₂为Ω，R₃为Ω。

通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。现将甲和乙并联后接在电压为3V的电源两端。下列分析正确的是（   ）

甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。现输电线在某处发生了短路，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为（ ）

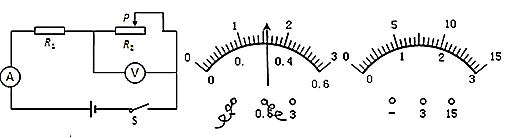

在图所示电路中，R₁＝20欧，滑动变阻器R₂标有“50欧，2安”字样，闭合开关S，移动变阻器滑片P至中点，电流表示数如图所示，

如图甲所示，电源电压保持不变，电阻R₂＝10Ω，闭合开关S，电压表V₁、V₂的指针偏转情况完全相同，如图乙所示。则下列说法正确的是（   ）

小张同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（   ）

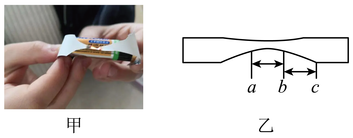

物理课上，老师做了一个有趣的实验：老师把包装口香糖的锡纸中间剪掉一些（如图乙所示），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火，如图甲所示。已知ab段与bc段锡纸等长，请判断ab和bc段：IabIbc；RabRbc；UabUbc（以上三空均选填“>”、“＝”或“<”）。

小明用“伏安法”测量未知电阻R的阻值。
