欧姆定律及其应用 知识点题库

如图为某同学实验时所用电路，电路中电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器的最大值为50Ω，定值电阻R₀为10Ω．电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P，下列分析错误的是（   ）

两个电阻A和B中的电流与两端电压的关系如图，则A的阻值是Ω．若将电阻A和B并联后接在电压为3V的电源两端，则总电流是A，两个电阻A、B产生的热量之比是．

如图甲所示的电路中，电源电压恒定不变，R₂=30Ω，通过R₁的电流随它两端电压变化关系如图乙所示，则下列计算正确的是（　　）

在“探究电流与电压的关系”的实验中，分别用R₁、R₂两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R₁、R₂的大小关系为（ ）

如图甲所示，灯L₁、L₂（填“串联”、“并联”），当电路中的开关S闭合时，电压表V₂测的是（填“L₁”、“L₂”或“电源”）两端的电压，若两电压表的指针位置均为图乙所示，则灯L₂两端的电压为 V，灯L₁、L₂的电阻之比为．

如图所示，当S闭合，甲、乙两表是电压表时，两表示数之比U_甲：U_乙＝5：3，当S断开，若甲、乙两表都为电流表时（   ）

如图所示是简易电子距离测量仪电路，R 是一根粗细均匀的电阻丝，其每厘米的电阻为0.5Ω，电路各部分均接触良好，物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动。闭合开关，当金属滑片P置于电阻丝中点时，电压表和电流表示数分别为1.5V和0.2A，由此可知（   ）

有一导体两端的电压为3V，通过的电流为0.3A，若使导体两端电压增加8伏，导体的电阻为Ω，若不加电压，流过的电流为零时，其电阻是Ω。

物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R₀为阻值已知的定值电阻，R₁为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R₁接入电路阻值不能测出未知电阻Rx阻值的电路是（   ）

如图所示电路，电源两端电压不变。开关S闭合后，电流表A₁、A₂、A₃的示数分别为1.1A、08A、0.5A，电压表的示数为12V，则下列分析正确的是（   ）

当某一导体两端的电压为 时，通过该导体的电流为 。如果使该导体两端的电压再增加 ，那么这时该导体的电阻为 。

如图所示，电源电压15V保持不变，滑动变阻器的滑片 在最右端。闭合开关S₁ ， 断开开关S₂ ， 滑片 移至中点附近时，电流表的示数是 ；保持滑片 不动，闭合开关S₂ ， 断开关S₁时，电流表的示数是 ，则电阻R₃的阻值是 。

在一电阻器两端给上6V电压时，通过它的电流为0.5A，可知它的电阻值是Ω；若给在它两端的电压为12V时，则通过该电阻的电流为A，若电阻器两端电压为零，则电阻值为Ω。

创建生态文明城市需要我们共同关注环境，我区某科技兴趣小组为了检测空气质量的指数，设计了如图甲所示的检测电路。R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压12V保持不变，R₀=10Ω，当电压表示数为8V时，求：

如图所示电路中，电源电压为3V，闭合开关S后，电流表示数为0.4A，电压表示数为1V，则R₁的阻值是Ω，滑动变阻器R₂的电功率是。

如图，是一种自动测定油箱内油面高度的装置，R′是电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油面的高度．

①油量表其实是表；

②油面升高，R（变大、变小），油量指针偏转（较大、较小）．

③电阻R′是否多余？它有什么作用？．

某段金属导体两端电压为4V时，通过的电流是0.2A； 当该导体两端电压为12V时，通过该导体的电流为A；当该导体两端电压降为0时，电阻为Ω．

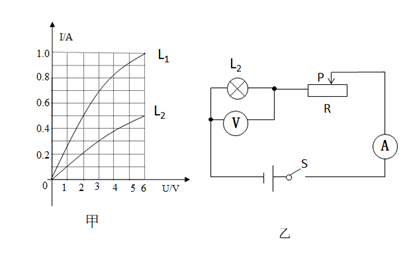

为培养同学们的探究能力，某校组织科技社团的同学们对小灯泡的亮暗进行研究．现取“6V 6W”和“6V3W”的小灯泡L₁和L₂各一个，标有“50Ω 1A”字样的滑动变阻器一个，量程为0～0.6A的电流表和量程为0～3V的电压表各一个，根据测得的数据绘制出了两灯中电流与其两端电压变化关系的图象，如图甲所示．求：

随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，热敏电阻就是其中之一。热敏电阻的阻值会随温度的改变而改变。图甲是用热敏电阻测量环境温度的电路。电路中电流表的量程为0～0.02 A，滑动变阻器R的铭牌上标有“150 Ω  0.3 A”字样。R_t为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变。请完成下列各题：

在“伏安法测电阻”的实验中：
