流程分析知识点题库

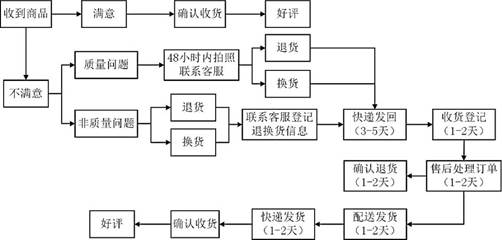

如图所示为某网店设计的售后服务流程图，下列关于该流程的说法中正确的是（）

A . 客户因非质量问题而进行的“退货”和“换货”是并行环节 B . 为简化流程，“售后处理订单”与“配送发货”可以颠倒 C . 收货登记到配送发货时间过长，可以去掉“售后处理订单”环节 D . “快递发货”后可以再次进入到“收到商品”环节，简化流程图

如图所示为某矿泉水设备工艺流程图。该设备是以机械筛分原理为基础的一种溶液分离装置，能在60℃以下，pH值为2-11的条件下长期连续使用。其中机械过滤器的主要目的是去除水中含有的泥沙、铁锈、悬浮物等颗粒；吸附过滤器不但可吸附电解质离子，而且也可以去除水中的色素、大量生化有机物并降低水的余氯值；保安过滤器去除水中残留的悬浮物等物质，使中空超滤系统等后续设备运行更安全可靠；中空超滤装置能有效除水中的胶体、重金属等物质，并保留水中有益微量元素；臭氧杀菌机产生的臭氧杀灭细菌，保证成品水的卫生指标。

（1）以下不属于该流程设计的目的是(在A ．降低水的余氯值；B ．去除水中有害物质；C ．提高水中微量元素含量中选择合适的选项，将序号填入横线处)
（2）在设计该流程时，不需要考虑的因素是(在A ．原水的来源；B ．吸附过滤装置中的材料；C ．臭氧杀菌机产生臭氧的原理中选择合适的选项，将序号填入横线处）
（3）下列对该流程的分析中正确的是、（在下列选项中选择合适的选项，将序号填入横线处)
A．机械过滤器和吸附过滤器属于串行工序

B．中空超滤装置与臭氧杀菌机属于并行工序

C．中空超滤装置过滤和保安过滤器过滤的时序可颠倒

D．调大增压泵增压效果可以提高矿泉水生产效率
（4）该系统可以分为多个子系统，以下划分合理的是 (在下列选项中选择合适的选项，将序号填入横线处）

A . 过滤、灭菌、储水等子系统 B . 重金属过滤、有害物质处理、灭菌等子系统 C . 增压泵增压、有机物分离、电解质吸附等子系统
（5）臭氧杀菌机突发故障时，饮用矿泉水质量就得不到保障。这体现了系统的(在A ．目的性；B ．动态性；C ．环境适应性；D ．整体性中选择合适的选项，将序号填入横线处)

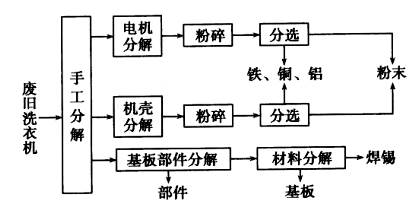

如图所示是某洗衣机生产企业对回收产品的分选流程图，下列有关该流程图的说法不正确的是（）

A . 手工分解是先基板部件分解再材料分解 B . 产品手工分解后有一部分进行粉碎 C . 通过分选可以得到多种金属资源 D . 电机分解与机壳分解是并行工序

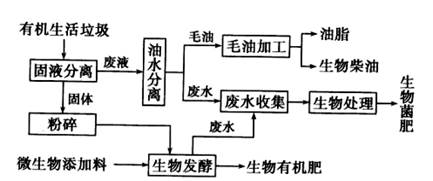

如图所示是某垃圾处理厂有机生活垃圾生化处理流程图。下列对该流程的分析中正确的（）

A . 油水分离环节与粉碎环节是串行工序 B . 废水收集环节与生物发酵环节的时序可以颠倒 C . 固液分离出来的固体经过加工处理后产出生物柴油 D . 废水经过生物处理后产出生物菌肥

宁波各市级医院自2016年9月起对持有医保卡的患者实行“诊间结算”。医生在完成每一次诊疗的同时，用鼠标点击电脑上的“结算”按钮，结算瞬间完成：这使诊疗费用的结算从原先的人工窗口结算改为接诊医生诊间结算完成，省去了部分患者在检查、化验、治疗、开药等过程中反复排队的麻烦。以下有关“诊间结算”的说法最合理的是（）

A . “诊间结算”减少了部分环节，节省了病人的时间，实现了工艺优化 B . 人工排队可以安排不同人员同时进行，属于并行过程 C . 检查、化验、治疗、开药是一个串行过程，时序不能颠倒 D . 该流程优化的条件是需要更新相应的软硬件设备

关于流程，下列说法不正确的是（）。

A . 任何流程都包含环节和时序 B . 流程设计应以时序和环节为主要线索 C . 任何流程的时序都可以颠倒 D . 流程可以用流程图来描述

如图所示的是餐厨垃圾处理的流程示意图，以下关于该流程的说法中不正确的是（）

A . 餐厨垃圾处理完成后，可获得有机肥、生物柴油、沼气等多种有价值的产品 B . 高温处理和固液分离可以分成两个环节 C . 酯化反应必须在生物发酵完成后才可以进行 D . 臭氧发酵与酯化反应属于并行环节

如图所示是辊式泡罩自动包装机的工艺流程图。下列对该流程的分析中正确的是（）

A . 充填与热封合的时序可以颠倒 B . 成形、充填、热封合、压印不属于串行工序 C . 计量、充填、热封合、覆盖属于串行工序 D . 成品与废料不属于并行工序

如图所示是某谷物烘干系统工艺流程图。某批次谷物从进料斗进入后，经提升机里的水谷物经凋质仓被分批送往干燥仓烘干，经排粮仓暂存后再次被送往提升机检测。关于该烘干工艺流程说法中不正确的是( )

A . 提升机具有谷物分流作用 B . 调质仓、排粮仓是并行环节 C . 水分未达标的谷物需烘干处理 D . 最后完成谷物打包

如图所示为集成电路设计的流程图，下列关于该流程图说法正确的是（）

A . 该流程为文字表达 B . 三个修改环节为并行工序 C . 逻辑合成与电路布局布线的时序不可颠倒 D . 为了提高电路布线精度，更新电路布局布线的设备属于工艺优化

如图所示是软皮椅的生产流程图，下列说法不正确的是（）

A . 接生产通知单备料开料，这样依次进行的工序，就是串行工序 B . 如制架﹑面料，海绵这几项工作是同时进行的，这就是并行工序 C . 设计软皮椅的生产流程需要考虑的因素主要有材料、工艺、设备、人员、资金和环境等 D . 从工期优化的角度考虑，可以把软皮椅生产流程中的检验环节省去

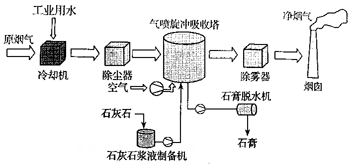

如图所示是某钢铁厂烟气除尘系统的工艺流程。冷却机对高温烟气进行降温；除尘器去除烟气中的固体颗粒；石灰石浆液制备机制备烟气脱硫的石灰石浆液；气喷旋冲吸收塔完成烟气的降温、脱硫、再除尘以及石膏晶体的形成；石膏脱水机对石膏进行脱水；除雾器脱除大量雾滴后通过烟囱排放干净的废气。关于该工艺流程，下列说法正确的是（）

A . 在设计该流程时需要考虑石膏的利用 B . 每个设备完成工作都是流程中的时序 C . 除尘器除尘与除雾器脱除雾滴属于串行环节 D . 石膏脱水写石灰石浆液制备属于并行环节

如图所示为某规模化养殖场粪水处理工艺流程图。下列关于该流程的分析中不正确的是（）

A . 水封脱硫与沉淀是并行环节 B . 高效厌氧反应与浓缩脱水是串行环节 C . 该工艺流程产物中有沼气、有机肥 D . 有机肥必须经过浓缩脱水

如下图所示为集成电路设计的流程图，下列关于该流程图说法正确的是（）

如图所示为某燃气热水器安装示意图，下列说法不正确的是（）

A . 确定热水器安装位置时需要考虑电源插座、排烟管出口、水源等位置 B . 安装热水阀与冷水阀可以设计为串行时序，可以减少安装时的人员 C . 设计安装流程时可以将冷水阀安装设计为一个环节 D . 先将热水龙头、淋浴喷头与热水管连接，方便后续与热水阀（Ⅱ）连接

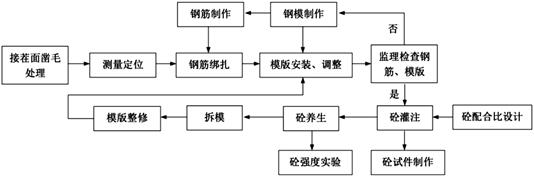

如图所示为某企业墩台身施工工艺流程，下列关于该工艺流程的分析中正确的是（）

A . 接茬面凿毛处理与测量定位是并行环节 B . 钢模制作与砼灌注是并行环节 C . 测量定位与钢筋绑扎的时序不能颠倒 D . 为节省工时可去除砼养生环节

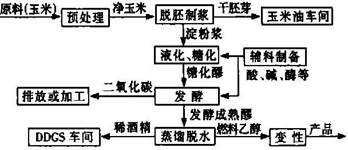

乙醇，俗称酒精。用差质粮食制造的乙醇，是一种用之不竭的可再生资源。在汽油中加入一定比例的乙醇作燃料，就能收到节约石油、净化空气和转化过剩的粮食等一举多得之效。为人类社会的可持续发展提供了一条简单有效的途径。燃料乙醇项目以玉米为原料，采用改良湿法生产燃料乙醇。生产流程如图所示，生产过程包括玉米预处理(粉碎)、脱胚制浆、液化等。下列说法正确( )

A . 脱胚制浆和干胚芽是串行工序 B . 液化、糖化和发酵是并行工序 C . 该生产流程中的时序不能颠倒，反映了事物的内在规律 D . 为了节约时间提高效率，可以去除发酵环节

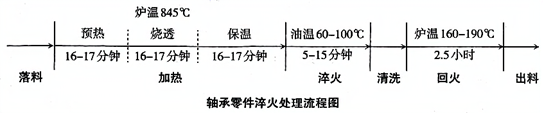

下图为某轴承零件淬火处理流程图。下列有关该流程设计的说法，正确的是（）

A . 淬火环节是为了消除轴承零件的应力 B . 回火环节是为了降低轴承零件的强度 C . 加热环节包括预热、烧透，保温三个阶段 D . 淬火和回火之间的清洗环节可以省去

某款共享单车首次租车的流程是：①下载安装手机客户端；②注册；③扫描单车上的二维码租车；④骑行；⑤还车；⑥手机支付。下列说法不正确的是( )

A . 将“还车”环节改成“指定停车区域还车”，可帮助解决共享单车乱停乱放的问题，这是对租车流程的优化 B . 租车流程的设计应考虑使用人员、设备等基本因素 C . “注册”和“扫描单车上的二维码租车”的时序可以颠倒 D . “扫描单车上的二维码租车”环节，可以分为“扫码”和“开锁”两个小环节，说明流程中的有些环节是可以细分的

如图所示是某洗发水的生产工艺流程。下列说法中不正确的是（）

A . 冷却环节与出料环节不可颠倒 B . 清洗和贮存为串行工序 C . 两个检验环节的检验内容不同 D . 该工艺流程实现了废水、废液的循环利用
