流程分析知识点题库

自行车补胎的流程中，用锉子将洞口四周的胎皮锉毛，目的是为清洁附着表面和增大摩擦力，使补丁与胎皮的附着力更强。而小李在修理补扎破的自行车后轮胎时，就没有研磨周围的胎皮，用胶直接就把补丁贴上去。这个案例说明小李的操作流程（）

A . 有重要环节缺陷 B . 进行了时间优化 C . 效率很高 D . 进行了成本优化

下图所示为氨气的工业生产流程图，下列说法不正确的是( )

A . 500℃和300atm是氨气合成的必要条件 B . 两种气体混合前可以不净化 C . 未反应的氢气和氮气再次合成可提高原料的利用率 D . 工业合成氨气必须严格执行生产流程

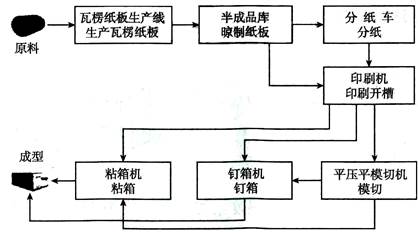

如图所示为纸箱成型工艺流程图。下列对该流程的分析正确的是（）

A . “平压平模切机模切”与“钉箱机钉箱”是串行工序 B . 纸箱成型必须经过“印刷机印刷开槽”才能完成 C . 模切、钉箱、粘箱都是纸箱接合成箱体的方式 D . “钉箱机钉箱”的主要目的是方便“粘箱机粘箱”

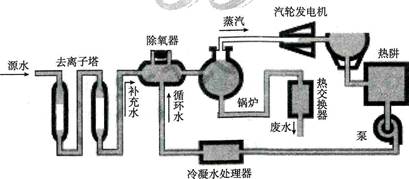

某火力发电厂为了提高能源的综合利用率，对锅炉水净化处理系统进行了优化，系统优化后的工作流程如图所示。主要设备的功能是：去离子塔去除源水中的杂质；除氧器去除水中的气泡；锅炉将水加热产生蒸汽驱动汽轮发电机发电；热阱收集汽轮发电机排出的蒸汽并冷却成冷凝水；冷凝水处理器去除冷凝水中的杂质；热交换器回收锅炉排放的废水中的热量，用于供暖或其他工业生产。

（1）下列关于锅炉水处理流程的分析中，不正确的是（）

A . 系统中每个设备完成的工作都是流程中的环节 B . 去离子塔去除杂质与除氧器去除气泡属于串行环节 C . 锅炉产生蒸汽与冷凝水处理器去除冷凝水中的杂质属于并行环节 D . 锅炉产生蒸汽与汽轮发电机发电之间的时序不能颠倒
（2）图中用于系统优化的设备是（）

A . 去离子塔 B . 除氧器 C . 热交换器 D . 冷凝水处理器

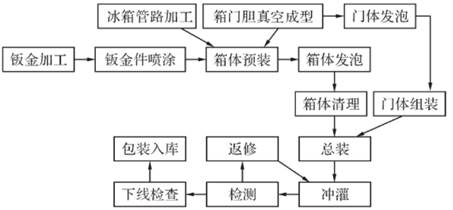

如图所示为电冰箱生产工艺的主要步骤流程图，下列关于该流程的分析正确的是（）

A . 钣金件喷涂、冰箱管路加工与箱门胆真空成型属于串行环节 B . 冲灌后检测不合格，返修时需要重新总装 C . 箱体清理与门体组装属于并行环节 D . 门体发泡在箱体发泡环节之前进行

如图所示是某购物网站申请退货的流程图，下列关于该流程的说法正确的是（）

A . 从库房质检到办理退款是并行环节 B . 要办理退款，需要申请成功和质检通过 C . 为提高退货成功率，可以将库房质检环节提前至申请成功环节后 D . 申请失败，卖家也需寄回退货产品

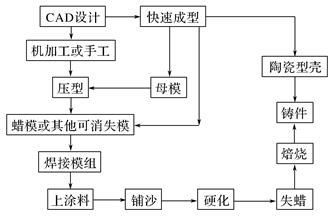

如图所示为一种精密铸造加工的流程图。根据流程图，下列说法中，不正确的是（）

A . 压型既可以手工加工也可以通过母模加工 B . 快速成型可以做出母模、蜡模和陶瓷型壳 C . 流程的开始都需要CAD设计 D . 机加工后进行快速成型

如图所示是某制药厂的废水处理流程图。下列对该流程的分析中正确的是（）

A . 废水经过该流程处理后全部排放 B . 注入空气与回流是并行工序 C . 接触氧化环节所处理的废水均来自于水解吸附环节 D . 压滤与过滤环节可以互换

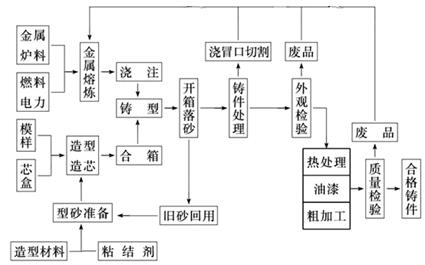

如图所示是某铸件公司型砂铸造车间生产工艺流程图。下列对该流程的分析中正确的是（）

A . 旧砂回用环节与浇冒口切割环节是串行工序 B . 从节能和效率考虑可以减少外观检验工序合并为质量工序 C . 所有的废品铸件回收后当作金属炉料重新利用 D . 外观检验工序和铸件处理的时序可以颠倒

面对汹涌而来的新型冠状病毒，出门戴好口罩是比较理想的个人防护措施。如图所示是两款不同型号的口罩，N95是我们国家的防护口罩标准，而KF94口罩则是韩国生产制定的标准，即对直径0.4μm的颗粒物滤过率大于94%。作为预防新型冠状病毒感染的个人防护装备，KF94口罩略逊色于N95级别的防护口罩。请完成以下任务：


N95口罩	KF94口罩

（1） N95口罩和KF94口罩设计制造过程都遵循了相关的标准，体现了设计原则(在A .可持续发展；B .创新；C .实用；D .技术规范中选择合适的选项，将序号填入横线处)；
（2）为了检测KF95口罩的对颗粒物过滤效果，小明分别选择了五种不同型号的口罩进行对比试验，该技术试验方法属于(在A .模拟试验法；B .移植试验法；C .优选试验法；D.强化试验法中选择合适的选项，将序号填入横线处)；
（3） N95口罩在制造过程中体现人机关系舒适目标的是(在A .采用高效的静电过滤棉；B .柔软的内部衬垫；C .简洁的白色外表；D .可折叠设计中选择合适的选项，将序号填入横线处)；
（4）如图所示是医用类口罩生产工艺流程图，关于该流程以下说法正确的是；

A . 口罩生产的原料只有原油 B . 喷漆无纺布和驻极处理环节可以互换 C . 该流程设计不需要考虑环氧乙烷的生产工艺 D . 疫情期间为了缩短生产工期，可以在环氧乙烷消毒灭菌后就直接出厂
（5）上述口罩生产工艺流程采用的是全自动化口罩机，口罩机不是一台单独的机器，而是需要多台机器的配合完成各种不同的工序，这体现了系统的(在A .综合性；B .整体性；C .动态性；D .环境适应性中选择合适的选项，将序号填入横线处)。

如图所示为一种精密铸造加工的流程图。根据流程图，下列说法中错误的是（）

A . 在该铸件的加工过程中，有不同的加工工艺，最后生产出的铸件的质量不一定是相同的 B . 陶瓷型壳和焙烧环节属于串行工序 C . 该铸件的不同加工工艺流程都是从 CAD 设计开始 D . 上涂料环节和铺沙环节是不能颠倒的

如图所示是粉末涂料的生产流程图，与优化前相比，引进了引风装置和除尘装置等设备，在生产合格成品的同时，还能获得一定量的超细粉。以下关于该流程的说法不恰当的是（）

A . 粗粉重新研磨是为了提高材料的利用率 B . 冷却和除尘是串行工序 C . 旋风分离器和筛分两个环节功能类似，应合并为一个环节 D . 引风装置和除尘装置的使用是该流程优化的条件

如图所示是某小组学生设计的台灯制作流程图，从流程优化的角度，下列说法中不正确的是（）

A . 电路设计与电路焊接的时序是不可颠倒的 B . 将部分环节并行，可以节约制作时间 C . 取消外观设计和电路设计环节，直接进行加工可节约制作时间 D . 小组成员可以分别进行外观加工和电路焊接，最后统一装配

学校的照明用电线路出现故障时，正常的操作规程是电工师傅首先切断电源，然后再进行线路检修，如果违反这一操作规律，颠倒顺序，可能会出现安全问题，这个案例说明（）。

A . 所有流程中的时序在时间上是有严格先后顺序的 B . 有些操作流程中的时序是不必顺序执行的 C . 有些操作流程中的时序是不可颠倒的 D . 有些操作流程中的时序是可以随意颠倒的

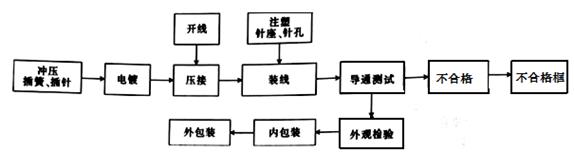

如图所示为某汽车接插件的制造工艺流程图。对该流程图说法中不合理的是（）

A . 开线和外包装属于串行工序 B . 电镀主要是为了防止插簀、插针被氧化 C . 外观检验和不合格框属于并行工序 D . 冲压、开线、注塑任何一个工序延误都会影响整个产品的生产

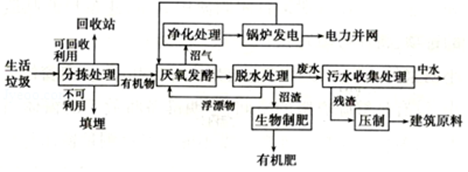

如图所示是某公司生活垃圾厌氧发酵处理优化后的工艺流程图，关于该流程以下说法中不正确的是（　　）

A . 锅炉发电工序和污水收集处理工序是并行工序 B . 该流程的设计和实施过程中，要对流程进行不断的改进，才能实现优化 C . 该流程优化的条件是厌氧发酵技术和先进的设备 D . 该流程优化后，真正实现了生活垃圾无污染处理

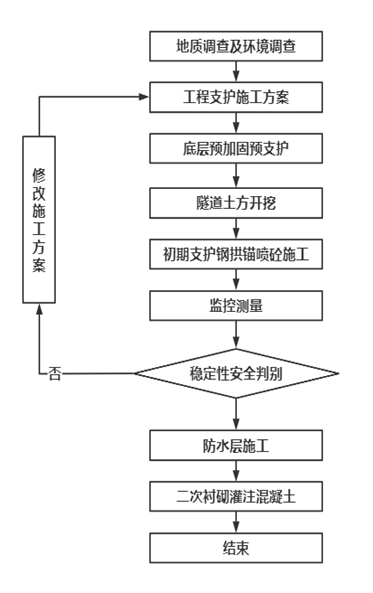

如图所示是隧道施工的浅埋暗挖法施工程序框图，下列对该流程理解正确的是（）

A . 在隧道土方开挖之前，先进行监控测量 B . 如果隧道土方已经开挖，马上跟进地层预加固预支护 C . 初期支护钢拱锚砼施工之后，进行防水层施工 D . 稳定性安全判别为稳定后，进行防水层施工否

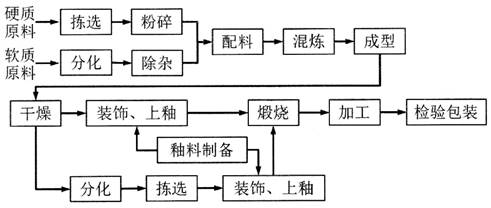

如图所示为陶瓷生产工艺流程。下列关于该工艺流程的分析中正确的是（）

A . 粉碎与除杂是并行环节
B . 配料与装饰、上釉是串行环节
C . 可将两个装饰、上釉合并成同一环节进行以实现工期优化
D . 装饰、上釉与煅烧的时序不能颠倒

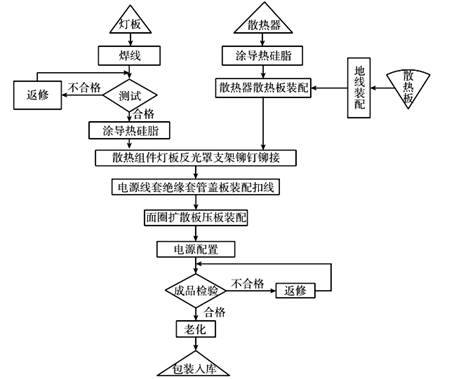

如图所示的是LED简灯的工艺流程图，下列关于该流程图的分析正确的是( )

A . “地线装配”和“电源配置”属于并行环节 B . 灯板和散热器的加工没有先后顺序之分 C . 成品检验不合格，返修后即可进行下一环节 D . 可以先进行“散热组件灯板反光罩支架铆钉铆接”再进行“散热器散热板装配”

如图所示是一种校园集水池排污系统的工作流程图，下列对该流程的分析中，正确的是( )

A . 排水管和集水池是并行环节 B . 一台污水泵和两台污水泵是并行环节 C . 液位传感器和水泵控制器的时序可以颠倒 D . 该流程图是用方框表示环节，单向箭头表示时序
