流程分析知识点题库

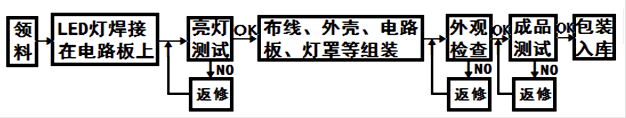

某企业LED路灯生产流程图如下：

关于该流程图，以下说法中合理的是( )

A . 若亮灯测试不合格，返修后需重新进行亮灯测试 B . 三个“返修”是并行环节 C . “亮灯测试”与“成品测试”环节的测试内容相同 D . “外观检查”环节可在“LED灯焊接在电路板”环节之前

流程中的时序是时间的先后顺序，以下流程中最后两个环节的时序不可颠倒的是（）

A . 早晨起床后：洗脸—刷牙—吃饭 B . 在社区看病流程：排队—看病—交费—取药 C . 注射青霉素流程：皮肤消毒—做皮试（过敏试验）—观察20分钟—注射青霉素 D . 用煤气灶做饭流程：开机—点火—做饭—闭火—关机

某4S店以前的汽车保养流程是：顶起车辆→润滑工作→调换轮胎→更换机油→放下车辆→清洁打蜡，后来公司优化了保养流程（如图所示）。对于优化后的流程，下列说法中正确的是（）

A . 该流程优化后减少了环节 B . 润滑工作和调换轮胎是串行工序了 C . 顶起车辆和调换轮胎可同时进行 D . 顶起车辆和调换轮胎的时序不可以颠倒

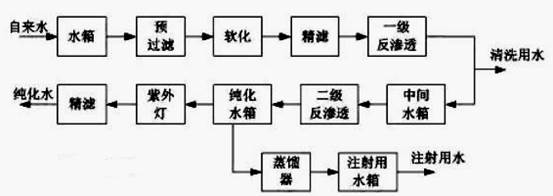

如图所示为某单位高纯度水制作流程示意图。以下对该流程的分析正确的是（）

A . 紫外灯与蒸馏器是串行环节 B . 纯化水经紫外灯消毒，可以用作注射用水 C . 预过滤环节与精滤环节的时序可颠倒 D . 清洗用水从二级反渗透环节后取用，会提高生产成本

如图为某化工厂废气处理系统工艺流程。将废气送入洗涤塔，去除大颗粒粉尘，经洗涤后的废气通过高压风机进入脱附塔，通过脱附塔中活性炭和低压蒸汽等物质的综合作用实现废气的无害化转化，最后经检测仪检测后，将符合排放要求的气体由烟囱排放，不符合的废气经冷凝器及多级分离桶分离后重新处理。

（1）该流程设计的主要目的是（在①废气的净化处理；②废气中有效物质的再利用；③污水的排放三个选项中选择合适的选项，将序号填入横线中）；
（2）设计该流程时，不需要考虑的因素是（在①活性炭与低压蒸汽混合后的反应物质；②风机的功率；③回收溶剂的利用三个选项中选择合适的选项，将序号填入横线中）；
（3）下列对该流程分析不正确的是、（在①加热器加热空气和脱附塔处理（脱附塔）属于并行环节；②过滤器过滤与烘干风机烘干属于串行环节；③烟囱排放与污水排放属于并行环节；④不凝气中可能仍然含有大颗粒粉尘四个选项中选择合适的选项，将序号填入横线中）。
（4）该处理系统中若洗涤塔出现故障，就影响脱附塔处理效果，主要体现了系统（在①动态性；②相关性；③环境适应性；④目的性四个选项中选择合适的选项，将序号填入横线中）；在分析该处理系统时，既要考虑最终排放气体是否达标，又要考虑污水排放方式，体现了系统分析的（在①整体性原则；②综合性原则；③科学性原则三个选项中选择合适的选项，将序号填入横线中）。

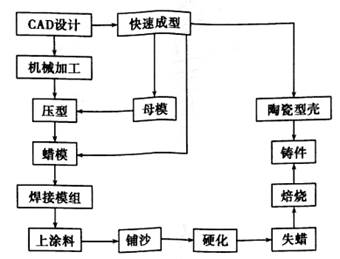

如图所示为一种精密铸件铸造加工的流程图。根据流程图，下列说法中错误的是（）

A . 在该铸件的加工过程中，有不同的加工工艺，最后生产出的铸件的质量不一定是相同的 B . 陶瓷型壳和焙烧环节属于串行工序 C . 该铸件的不同加工工艺流程都是从CAD设计开始 D . 上涂料环节和铺沙环节是不能颠倒的

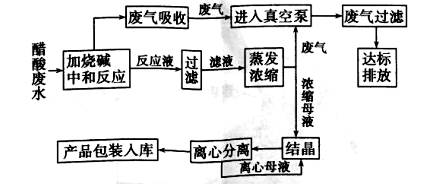

如图所示是某公司利用醋酸废水生产醋酸钠的工艺流程。醋酸废水直接排放将造成环境污染。该方法不仅解决了醋酸废水综合利用的问题，还生产出合格产品—醋酸钠。下列关于该生产流程的说法不正确的是（）

A . 过滤和蒸发浓缩的时序不可以颠倒 B . 废气吸收和蒸发浓缩是串行工序 C . 该流程的生产输出结果不止一个 D . 离心母液回流的目的是使材料利用更加充分

如图所示是IC芯片与印刷板装配的两种填充工艺。芯片浸蘸助焊剂工艺将元件浸蘸在助焊剂薄膜里让元件焊球蘸取一定量的助焊剂，再将元件贴装在印刷板上，然后回流焊接。非流动型底部填充工艺贴片前需涂敷底部下填充材料，既消除了免清洗焊剂残留物所带来的可靠性问题，又减少了密封剂的固化时间，提高了生产效率。下列对该流程分析中不正确的是（）

A . 图1流程中的对位贴装与底部填充环节是不可以颠倒 B . 图2工艺流程对比图1，只需减少部分加工工序即可实现 C . 在非流动填充工艺中，填充材料的作用是实现助焊和固化 D . 图1的助焊剂薄膜起到固定元件及润湿焊接表面增强元件可焊性

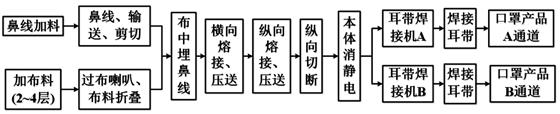

如图所示是平面口罩机自动生成的流程图。下列对该流程的分析中正确的是（）

A . 横向熔接、压送与纵向熔接、压送的时序可以颠倒 B . 该流程的最终产品只有口罩产品 A 和口罩产品 B C . 系统中每个设备完成的工作都是流程中的环节，且不可再分 D . 鼻线加料与过布喇叭、布料折叠属于串行工序

下图为小明上学阶段一天的流程图，其中关于流程说法不正确的是（）

A . 流程由环节和时序组成 B . 该流程环节不能再分解 C . 时序体现了活动的先后顺序 D . 流程使我们的生活有序合理，能提高效率

小明准备在通用技术实践课上手工制作一块印制电路板，以下是小明制作电路板时设计的流程图。根据流程图，以下说法不正确的是（）

A . 腐蚀与焊接为串行工序 B . 打磨铜板与打印为并行工序 C . 可以在腐蚀与钻孔中间增加一步冲洗环节以减小腐蚀液对手的伤害 D . 实践教室的设备条件不属于该流程设计的约束条件

疫情发生以来，人们更加重视日常生活中的个人卫生。人们常用七步洗手法完成洗手流程。下列说法中不正确的是（）

A . 七个洗手环节的时序一定不可颠倒 B . 图中使用了图示法来描述洗手流程 C . 洗手流程中的每一个环节都应该尽量做到规范 D . 正确合理的流程可以指导我们正确的做事

某外贸服装厂的生产流程如图所示，若产品质检不合格，则应将其移交到（）

A . 材料采购 B . 包装发货 C . 组织生产 D . 样品制作

疫苗从研发到使用主要可以分为五大阶段：研发阶段、注册阶段、生产阶段、流通阶段、使用阶段，其中研发阶段需要通过实验室研制、临床前研究、Ⅰ期临床试验、Ⅱ期临床试验、Ⅲ期临床试验等环节。关于疫苗的研制流程，以下说法正确的是( )

A . 在防疫形势严峻的情况下，可以省略临床试验及注册等环节直接生产后投入使用 B . 疫苗研制流程十分科学严谨，不可以再优化 C . 疫苗研制流程各环节不可以颠倒 D . 将Ⅰ、Ⅱ、Ⅲ期临床试验由依次进行改为同时进行可以提高研发效率

如图所示为云南保山永子围棋的棋子，其制作工艺流程是：选料→研磨配料→熔炼→手工滴制→打磨，对于该流程的说法不合理的是（）

A . 该流程反映了一定的时序，体现出一定的环节 B . 熔炼坏节是一个相对概念，它还可以再细分为许多子环节 C . 各个环节按照一定的时间顺序先后出现、完成 D . 设计该流程时，不需要考虑其内在的性质、规律和相互关系

如下图所示为常见的奶粉加工的生产流程图，现在希望在过滤出粉之前增加冷却环节，提高奶粉的质量。下列说法正确的是（）

A . 增加冷却环节，延长了生产周期，引入新设备，提高了生产成本，不属于流程优化 B . 增多环节有时流程也可以得到优化 C . 真空浓缩环节与喷雾干燥环节可以合并 D . 原料验收与过虑出粉不是串行工序

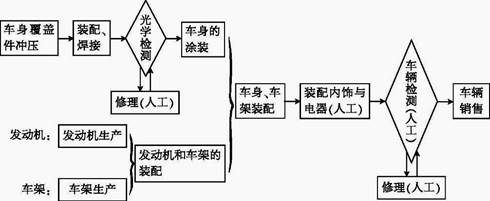

如图所示是某汽车组装厂的流程图。车身由组装厂生产，先冲压覆盖件，再装配、焊接，经光学检测后涂装车身。发动机、车架由他厂生产后运到组装厂，经组装后再与车身组装，人工装配内饰与电器。其中未说明人工实施的都是机械流水线完成。关于该汽车的组装流程说法正确的是（）

A . 装配、焊接、车身的涂装是并行工序 B . 发动机生产、车架生产是并行环节 C . 光学检测的目的是检测车身涂装的质量，不合格的必须人工修理 D . 车辆销售在车身、车架装配工序之前

机器纺织的毛衣与手工编织的毛衣相比，更细密、平整，而且机器编织的生产效率更高，以下说法正确的是( )

A . 两者编织的工艺流程不同 B . 两者编织工艺相比，生产环节、时间都不变 C . 机器比人更聪明 D . 机器纺织仅仅是对手工编织的工期优化

李明发现家中灯泡不亮，于是对线路进行检修。由于没有切断电源，导致触电。根据这个案例，下列说法中错误的是(　　)

A . 切断电源和检修线路是流程中的两个环节 B . 减少切断电源环节，优化了流程的工期 C . 切断电源和线路检修的先后顺序是流程的时序 D . 本案例中流程的时序是不可颠倒的

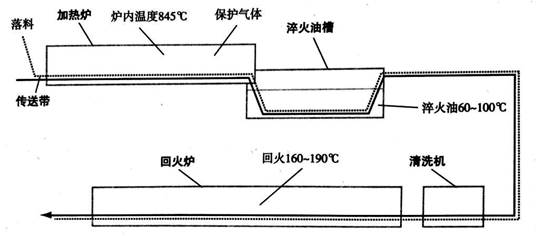

图1和图2所示为轴承淬火的处理过程，以下说法不正确的是（）。

图1

图2

A . 淬火和回火不可以颠倒 B . 淬火是为了提高轴承的硬度，而回火可以消除内部应力，稳定工件的组织 C . 时序不仅指时间上的先后顺序，还要注意时间间隔的长短 D . 图1是轴承淬火的流程图，图2不是淬火的流程图
