交流电图象 知识点题库

如图所示，图线a是线圈在匀强磁场中匀速转动时产生的正弦交流电的图像，当调整线圈转速后，所产生的正弦交流电的图像如图线b所示．以下关于这两个正弦交流电的说法中正确的是（   ）

某交流发电机给灯泡供电，产生正弦式交变电流的图象如图所示，下列说法中正确的是（   ）

图甲为交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO'匀速转动，线圈的匝数n=100、电阻r=10Ω，定值电阻R=90Ω与线圈连接成回路． 在t=0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t的关系如图乙所示． 求：

矩形线圈在匀强磁场中匀速转动，从中性面开始转动180°的过程中，平均感应电动势和最大感应电动势之比为（　　）

在匀强磁场中有一不计电阻的单匝矩形线圈，绕垂直于磁场的轴匀速转动，产生如图甲所示的正弦交流电，把该交流电输入到图乙中理想变压器的A、B两端．图中的电压表和电流表均为理想交流电表，R_t为热敏电阻（温度升高时其电阻减小），R为定值电阻．下列说法正确的是（　　）

如图甲所示，理想变压器原、副线圈的匝数比为10∶1，R₁＝20 Ω，R₂＝30 Ω，C为电容器。已知通过R₁的正弦交流电如图乙所示，则(   )

电阻为1 Ω的某矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动时，产生的正弦式交流电的i－t图线如图中图线a所示；调整线圈的转速后，该线圈中产生的正弦式交流电的i－t图线如图线b所示．以下关于这两个正弦式交变电流的说法正确的是(   )

如图所示为一交变电流随时间变化的图像，根据图像，下列说法正确的是（   ）

如图甲所示,一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴 OO′以恒定的角速度 ω 转动,从线圈平面与磁场方向平行时开始计时,线圈中产生的交变电流按照图乙所示的余弦规律变化,在 t=π/2ω 时刻（ ）

在匀强磁场中，一矩形金属线圈绕与磁感线垂直的轴，先后以转速n₁和n₂匀速转动，产生的交变电动势的图象为图中曲线a、b所示，则 （   ）



矩形线圈的面积为S，匝数为n，在磁感应强度为B的匀强磁场中，绕垂直于磁场的轴OO′以角速度ω匀速转动．当转到线圈平面与磁场垂直的图示位置时(   )

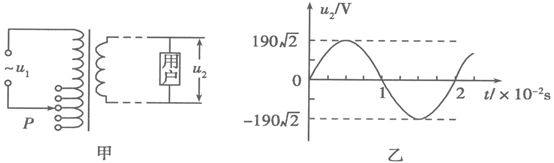

为保证用户电压稳定在220V，变电所需适时进行调压，图甲为调压变压器示意图．保持输入电压u₁不变，当滑动接头P上下移动时可改变输出电压．某次检测得到用户电压u₂随时间t变化的曲线如图乙所示，则下列选项正确的是（   ）

下列图像，属于交变电流的是（   ）

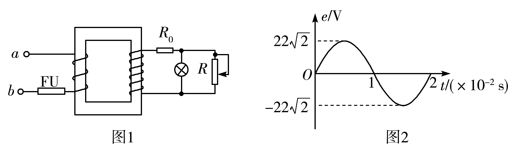

如图1所示，理想变压器的原线圈接有保险丝FU，其熔断电流为6A，副线圈接有阻值为R₀=10Ω的定值电阻、铭牌上标有“100V　50W”字样的灯泡以及最大阻值为400Ω的滑动变阻器R。现在原线圈的ab间接如图2所示的交流电源，当滑动变阻器的滑片处在中点时，灯泡恰好正常发光，则下列说法正确的是（   ）

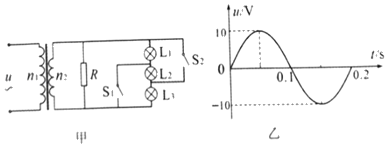

如图甲所示，理想变压器原副线图的匝数之比 。电阻 ，L₁、L₂、L₃为三个完全相同的小灯泡，S₁、S₂为开关，变压器原线圈输入电压u随时间t的变化关系如图乙所示。现将S₁闭合，S₂断开，此时L₁正常发光。下列说法正确的是（   ）

如图所示的的几种电流随时间变化的图线中，不属于交变电流的是（　　）

某发电机输电电路的简图如图所示，发电机的矩形线框ABCD处于磁感应强度大小为B= 的水平匀强磁场中，线框面积为S=0.25m² ， 匝数为100匝，电阻不计．线框绕垂直于磁场的轴OO´以角速度ω=l00πrad/s匀速转动，并与升压变压器的原线圈相连，升压变压器原、副线圈的匝数之比1：20 ，降压变压器的副线圈接入若干“220V，100W”的灯泡，两变压器间的输电线总电阻R=20Ω，变压器均为理想变压器．当发电机输出功率为 时，灯泡正常发光.

下列关于交变电流和直流电流的说法中正确的是(     )

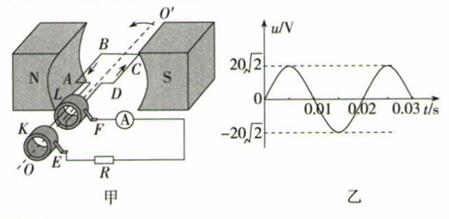

图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，A为理想交流电流表。线圈绕垂直于磁场的水平轴OO'沿逆时针方向匀速转动，已知发电机线圈电阻为5Ω，外接一只阻值为5Ω的电阻R，不计电路中的其他电阻，已知电阻R两端的电压随时间变化的图像如图乙所示。则（     ）

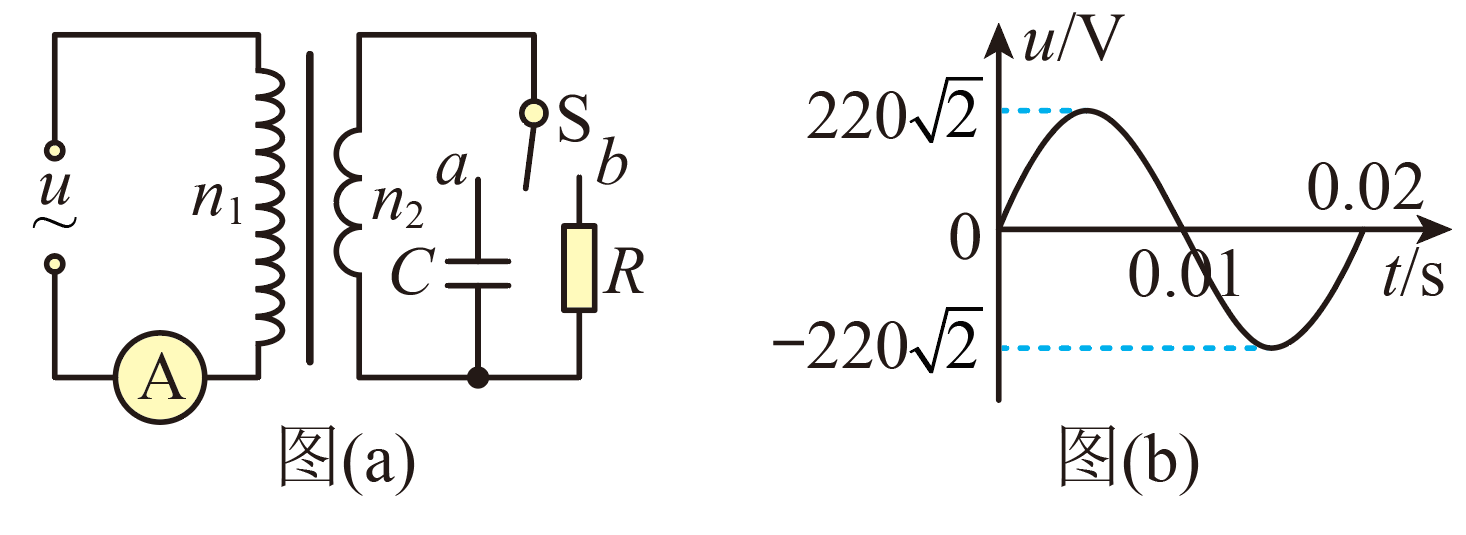

图（a）所示的理想变压器输入端接正弦交流电源，其输入电压u随时间t变化的关系图像如图（b）。已知原线圈与副线圈的匝数比为；电阻 ， 电容 ， A是理想交流电流表，S是开关。下列说法正确的是（   ）
