法拉第电磁感应定律及应用 知识点题库

两根足够长的光滑导轨竖直放置，间距为L ， 底端接阻值为R的电阻．将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示．除电阻R外其余电阻不计．现将金属棒从弹簧原长位置由静止释放，则（　　）

矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直．规定磁场的正方向垂直纸面向里，磁感应强度B随时间变化的规律如图所示．若规定顺时针方向为感应电流i的正方向，下列i ­t图中正确的是(  )

穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2Wb，则（   ）

穿过一个电阻为2Ω的单匝闭合线圈的磁通量始终是每秒钟均匀地减少2Wb，则（   ）

如图所示的理想变压器，原、副线圈的匝数比n₁∶n₂＝1∶2，U₁＝220 sinωtV，n₁＝1 100匝，以下说法中正确的是( )

关于感应电动势和感应电流,下列说法中正确的是  （    ）

由法拉第电磁感应定律可知，若穿过某截面的磁通量为Φ=Φ_msinωt ， 则产生的感应电动势为e=ωΦ_mcosωt。如图所示，竖直面内有一个闭合导线框ACD(由细软弹性电阻丝制成)端点A、D固定。在以水平线段AD为直径的半圆形区域内，有磁感应强度大小为B、方向垂直纸面向里的有界匀强磁场。设导线框的电阻恒定，圆的半径为R，用两种方式使导线框上产生感应电流。方式一：将导线上的C点以恒定角速度ω₁(相对圆心O)从A点沿圆弧移动至D点；方式二：以AD为轴，保持∠ADC=45°，将导线框从竖直位置以恒定的角速度ω₂转90°。则下列说法正确的是（   ）

矩形线圈的匝数为50，在匀强磁场中绕垂直于磁场的轴匀速转动时，穿过线圈的磁通量随时间的变化规律如图所示，下列结论正确的是(   )

如图所示，某空间中存在一个有竖直边界的水平方向磁感应强度为B的匀强磁场区域，现将一个等腰梯形闭合导线圈abcd，从图示位置（ab边处于磁场区域的左边界）垂直于磁场方向水平从磁场左侧以速度v匀速拉过这个区域，其中ab=L，cd=3L，梯形高为2L，线框abcd的总电阻为R。下图中  ， ，则能正确反映该过程线圈中感应电流i随时间t变化的是（规定adcba的方向为电流正方向）（   ）

如图，边长为 a、电阻为 R 的正方形线圈在水平外力的作用下以 速度v匀速穿过宽为 b 的有界的匀强磁场区域，磁场的磁感应强度为 B， 从线圈开始进入磁场到线圈刚离开磁场的过程中，外力做功为  W。若 a>b，则 W＝，若 a<b，则 W=。

如图所示，两个同心金属环水平放置，半径分别为r和2r，两环间有磁感应强度大小为B、方向垂直环面向里的匀强磁场，在两环间连接有一个电容为C的电容器，a、b是电容器的两个极板。长为r的金属棒AB沿半径方向放置在两环间且与两环接触良好，并绕圆心以角速度 做逆时针方向(从垂直环面向里看)的匀速圆周运动。则下列说法正确的是

如图所示，边长为L的正方形单匝线圈abcd，ab中点和cd中点的连线OO′恰好位于匀强磁场的边界线上，磁场磁感应强度为B。线圈从图示位置开始，以角速度 绕OO′轴匀速转动，则（   ）

将A、B两单匝闭合圆形导线环如图所示放置，导线环B恰好与正方形的匀强磁场区域边界内切，磁场方向垂直于两导线环的平面，A、B导线环的半径之比r_A:r_B=2:1。若磁感应强度均匀增大，则A、B导线环中感应电动势之比为（   ）

如图所示，在MN右侧区域有垂直于纸面向的匀强磁场，其磁感应强度随时间变化的关系为B=kt（k为大于零的常量）。一高为a、电阻为R的正三角形金属线框向右匀速运动。在t=0时刻，线框底边恰好到达MN处；在t=T时刻，线框恰好完全进入磁场。在线框匀速进入磁场的过程中（   ）

如图所示，两个平行光滑金属导轨AB、CD固定在水平地面上，其间距L=0.5m，左端接有阻值R=3 的定值电阻．一根长度与导轨间距相等的金属杆順置于导轨上，金属杆的质量m=0.2kg,电阻r=2 ，整个装置处在方向竖直向下、磁感应强度大小B=4T的匀强磁场中，t=0时刻，在MN上加一与金属杆垂直，方向水平向右的外力F，金属杆由静止开始以a=2m/s²的加速度向右做匀加速直线运动，2s末撤去外力F，运动过程中金属杆与导轨始终垂直且接触良好．（不计导轨和连接导线的电阻，导轨足够长)求：

如图，在xOy平面中有一通电直导线与Ox、Oy轴相交，导线中电流方向如图所示．该区域有匀强磁场，通电直导线所受磁场力的方向与Oz轴的正方向相同．该磁场的磁感应强度的方向可能是（ ）

下列方法中能够产生交变电流的是(    )

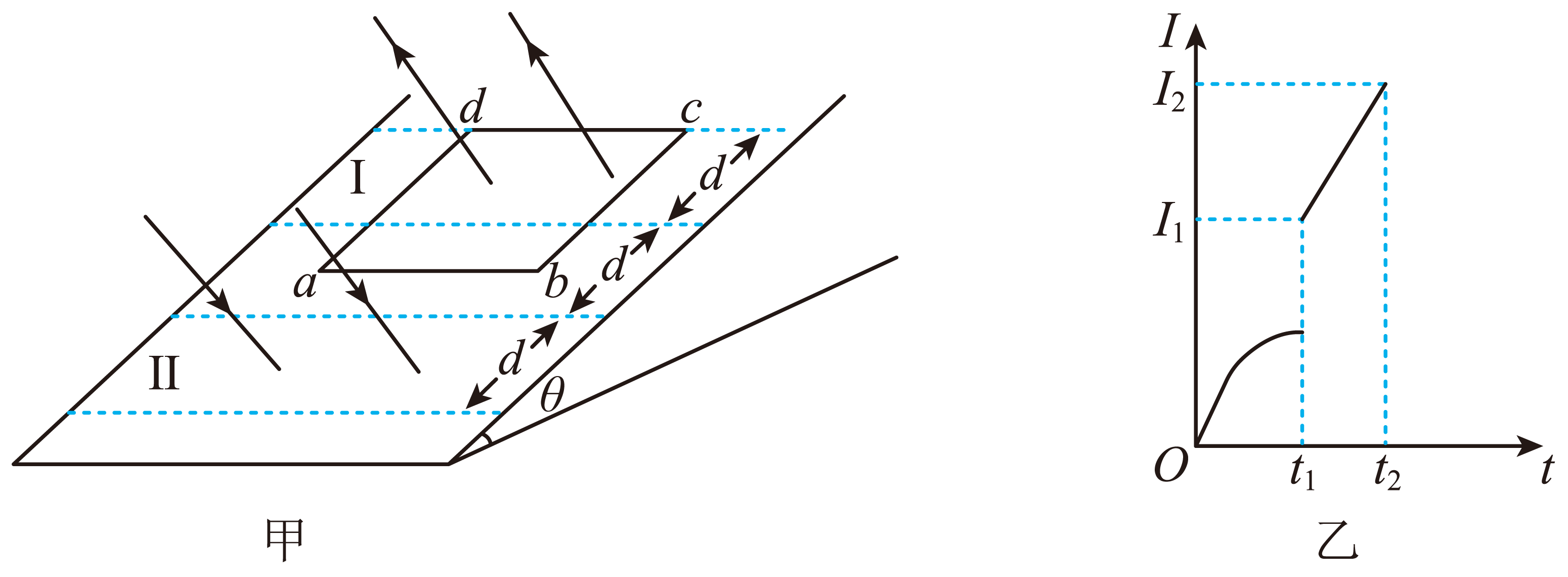

如图甲所示，倾角为θ的光滑斜面上有两个磁场区域，磁感应强度大小都为B，沿斜面宽度都为d，区域I的磁感应强度方向垂直斜面向上，区域Ⅱ的磁感应强度方向垂直斜面向下，两磁场区域间距为d。斜面上有一矩形导体框，其质量为m，电阻为R，导体框ab、cd边长为L，bc、ad边长。刚开始时，导体框cd边与磁场区域I的上边界重合；t=0时刻，由静止释放导体框；t₁时刻ab边恰进入磁场区域Ⅱ，框中电流为I₁；随即平行斜面垂直于cd边对导体框施加力，使框中电流均匀增加，到t₂时刻框中电流为I₂。此时，cd边未出磁场区域I，框中电流如图乙所示。

如图甲所示，用表面绝缘的金属丝绕成的正方形闭合线框abcd放置于粗糙的水平桌面上，线框边长L=40cm、匝数N=50匝、质量m=0.20kg、电阻R=8.0Ω，虚线MN是线框中线，MN左侧空间存在方向竖直向下的匀强磁场，磁感应强度大小B随时间t变化的关系如图乙所示。已知线框与桌面之间的动摩擦因数µ=0.50。设线框与桌面之间的最大静摩擦力等于滑动摩擦力，重力加速度g=10m/s²求：

如图所示，两根光滑平行金属导轨放置在倾角为绝缘斜面上，两导轨间距导轨 ， 导轨足够长且电阻忽略不计。导轨上端接一个阻值为的电阻。两导轨间分布着磁感应强度大小不变、方向垂直于斜面（向上与向下）交替变化的条形区域的匀强磁场，每一条形磁场区域的宽度为 ， 相邻条形磁场区域的间距为 ， 斜面处的磁场边界都是水平的。现一长为、质量为、电阻的导体棒水平放于导轨上，从离第一个有界磁场上边界距离为处静止开始下滑。已知导体棒离开每个有界磁场前有一段时间做匀速运动，导体棒通过每个磁场区域的时间都相同。求：
