如图所示，PQRS为一正方形导线框，它以恒定的速度向右进入以MN为边界的匀强磁场，磁场方向垂直于线框平面，MN线与线框的边成45°角，E、F分别为PS和PQ的中点，关于线圈中的感应电流，正确的说法是（ ）

如图所示，矩形线圈abcd在磁感强度B=2T的匀强磁场中绕轴OO′，以角速度ω=10πrad/s匀速转动，线圈共10匝，ab=0.3m，bc=0.6m，负载电阻R=45Ω．求：

如图甲所示，水平放置的线圈匝数n=200匝，直径d₁=40cm，电阻r=2Ω，线圈与阻值R=6Ω的电阻相连．在线圈的中心有一个直径d₂=20cm的有界匀强磁场，磁感应强度按图乙所示规律变化，规定垂直纸面向里的磁感应强度方向为正方向．试求

如图所示，矩形线框abcd，通过导体杆搭接在金属导轨EF和MN上，整个装置放在如图的匀强磁场中．当线框向右运动时，下面说法正确的是（   ）

如图所示，质量为lk的金属杆置于相距1m的两水平轨道上，金属杆中通有方向如图所示，大小为20A的恒定电流，两轨道间存在坚直方向的匀强磁场．金属杆与轨道间的动摩擦因数为0 2，金属杆在磁场力作用下向右匀速运动（g取10m/s²）．求：

如图所示，在水平界面EF、GH、JK间，分布着两个匀强磁场，两磁场方向水平且相反大小均为B，两磁场高均为L宽度圆限．一个框面与磁场方向垂直、质量为m电阻为R、边长也为L的正方形金属框abcd，从某一高度由静止释放，当ab边刚进入第一个磁场时，金属框恰好做匀速直线运动，当ab边下落到GH和JK之间的某位置时，又恰好开始做匀速直线运动．整个过程中空气阻力不计．则（   ）

如图所示，矩形线圈在匀强磁场中绕垂直于磁场的轴OO′匀速转动，产生的交流电动势e=100 sin100πt(V)。下列说法正确的是：(   )

如图，条形磁铁位于固定的半圆光滑轨道的圆心位置，一质量为 m 的金属球从半径为 R的半圆轨道的右端最高处沿半圆轨道由静止下滑，重力加速度大小为 g。下列正确的是(    )

如图所示，一电子以初速度v沿与金属板平行的方向飞入MN极板间，发现电子向N板偏转，则可能是（   ）

在匀强动场中，一矩形金属线框绕与磁感线垂直的轴匀速转动，如图1所示，产生的感应电动势如图2所示。则（   ）

如图a所示，矩形导线框ABCD固定在匀强磁场中，磁感线垂直于线框所在平面向里。规定垂直于线框所在平面向里为磁场的正方向，线框中沿着ABCDA方向为感应电流i的正方向。要在线框中产生如图b所示的感应电流，则磁感应强度B随时间t变化的规律可能为(   )

如图所示，平行光滑长导轨处于同一水平面内，相距为l，电阻不计，左端与阻值为R的电阻相连．金属杆质量为m，电阻为r，垂直于两导轨放置，整个装置放在竖直向下、磁感应强度为B的匀强磁场中．现对杆施加一水平向右的恒定拉力F，使它由静止开始运动．求：

如图所示，质量为m＝0.1kg闭合矩形线框ABCD，由粗细均匀的导线绕制而成，其总电阻为R＝0.04Ω，其中长L_AD＝40cm，宽L_AB＝20cm，线框平放在绝缘水平面上。线框右侧有竖直向下的有界磁场，磁感应强度B＝1.0T，磁场宽度d＝10cm，线框在水平向右的恒力F＝2N的作用下，从图示位置由静止开始沿水平方向向右运动，线框CD边从磁场左侧刚进入磁场时，恰好做匀速直线运动，速度大小为v₁ ， AB边从磁场右侧离开磁场前，线框已经做匀速直线运动，速度大小为v₂ ， 整个过程中线框始终受到大小恒定的摩擦阻力F₁＝1N，且线框不发生转动。求：

（i）速度v₁和v₂的大小；

（ii）求线框开始运动时，CD边距磁场左边界距离x；

（iii）线图穿越磁场的过程中产生的焦耳热。

如图所示，一个匝数n的圆形线圈，半径 r₁、电阻为R。在线圈中存在半径 r₂（r₂<r₁）、垂直线圈平面向内的圆形匀强磁场区域，磁感应强度B =B₀- kt（B₀、k 均为正数）。将线圈两端a、b 与一个阻值2R的电阻相连接，b 端接地。

如图所示，在水平面内固定着两根平行且足够长的光滑金属导轨，导轨间距L=2m，在虚线ab右侧存在垂直导轨平面向下的匀强磁场，磁感应强度B=1T，在导轨左端连接一个额定电压为3V的小灯泡（小灯泡电阻不变）。一根电阻为1.5Ω、长度也为L的金属棒在外力F的作用下以3m/s的速度进入磁场并匀速运动，小灯泡随即保持正常发光，金属棒与导轨始终保持良好接触，不计空气阻力。求：

如图所示是电流表的内部结构，以下说法正确的是（   ）

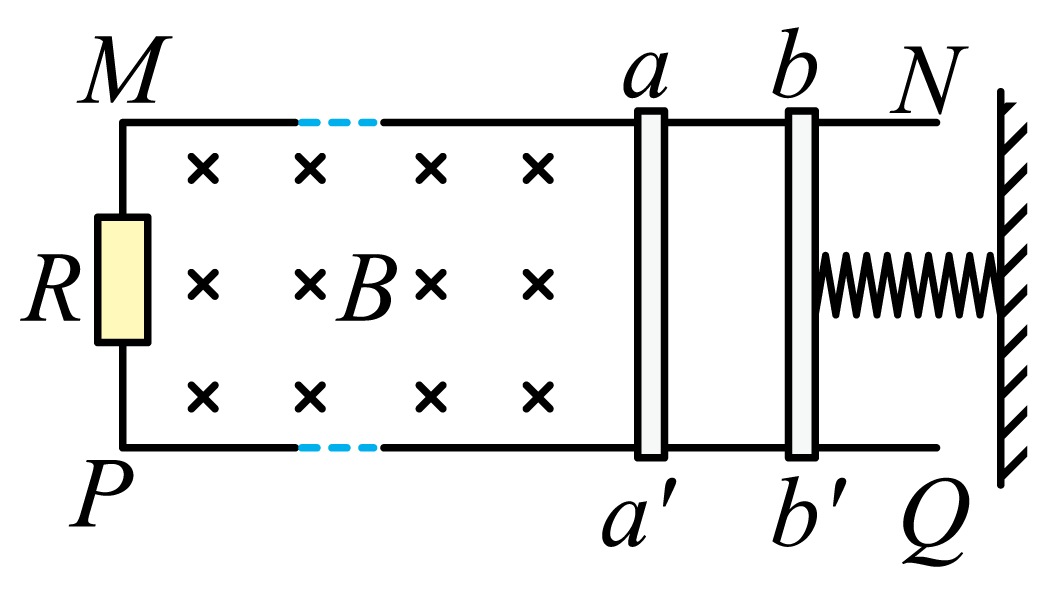

如图所示，两根足够长的光滑金属导轨、平行放置于同一水平面内，与导体棒、定值电阻构成闭合回路。在棒左侧空间存在竖直向下的匀强磁场，在棒右侧有一绝缘棒 ， 棒与一端固定在墙上的轻弹簧接触但不相连，弹簧处于压缩状态且被锁定。

现解除锁定，棒脱离弹簧后以速度与棒碰撞并粘在一起，两棒最终静止在导轨上。整个过程中两棒始终垂直于导轨，棒与导轨始终接触良好。

已知磁感应强度的大小为B，棒、的质量均为、长度均为 ， 导体棒与定值电阻的阻值分别为和。不计导轨的电阻以及电路中感应电流的磁场。求：

‍‍

如图所示，MN和PQ是两根足够长、电阻不计的相互平行、竖直放置的光滑金属导轨，匀强磁场垂直导轨平面。有质量和电阻的金属杆，始终与导轨垂直且接触良好。开始时，将开关S断开，让金属杆由静止开始下落，经过一段时间后，再将S闭合。金属杆所受的安培力、下滑时的速度分别用F、v表示；通过金属杆的电流、电量分别用i、q表示。若从S闭合开始计时，则F、v、i、q分别随时间t变化的图像可能正确的是（   ）

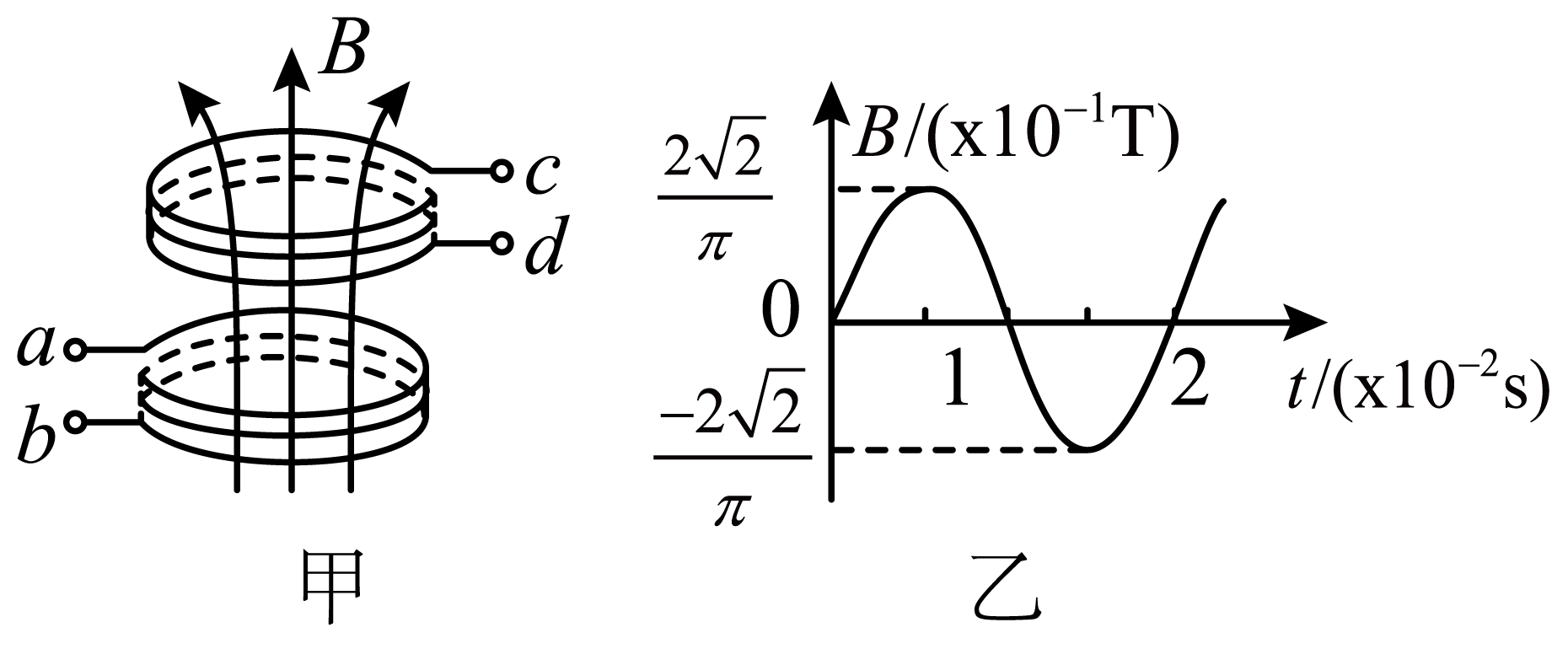

如图甲所示，两闭合线圈ab、cd内存在与线圈平面垂直的磁场，其磁感应强度B随时间的变化规律满足正弦曲线关系（如图乙所示）。已知两线圈相同，匝数匝、线圈面积为0.01m² ， 电阻。在cd两端接一理想电压表V ，ab两端接一阻值的电阻，规定磁场竖直向上为正。则（   ）

如图甲所示，空间中存在一方向与纸面垂直、磁感应强度随时间变化的匀强磁场，一边长为L的单匝正方形线框固定在纸面内，线框的电阻为R，线框一半面积在磁场中，M、N两点为线框与磁场边界的交点。t=0时磁感应强度的方向如图甲所示，磁感应强度B随时间t变化的关系如图乙所示，则下列说法正确的是（   ）
