法拉第电磁感应定律及应用 知识点题库

如图所示，理想变压器原线圈上连接着在水平面内的长直平行金属导轨，导轨之间存在垂直于导轨平面的匀强磁场，金属杆MN垂直放置在导轨上，且接触良好．移动变压器副线圈上的滑动触头可改变副线圈匝数，副线圈上接有一只理想交流电压表，滑动变阻器R的总阻值大于定值电阻R₀的阻值，线圈L的直流电阻、导轨和金属杆的电阻都忽略不计．现在让金属杆以速度 的规律在导轨上左右来回运动，运动过程中始终与导轨垂直，两灯A、B都发光．下列说法中正确的是（　　）

如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平初速度v₀抛出，设在整个过程中棒的取向不变且不计空气阻力，则在金属棒运动过程中(  )

如图所示，在磁感应强度为B的水平匀强磁场中，有两根竖直放置的平行金属导轨，顶端用一电阻R相连，两导轨所在的竖直平面与磁场方向垂直．一根金属棒ab以初速度v₀沿导轨竖直向上运动，到某一高度后又向下运动返回到原出发点．整个过程中金属棒与导轨保持垂直且接触良好，导轨与金属棒间的摩擦及它们的电阻均可忽略不计．则在金属棒整个上行与整个下行的两个过程中，下列说法错误的是(  )

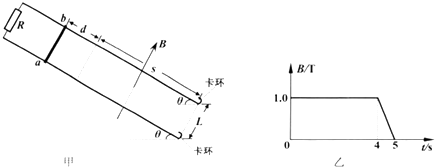

如图甲所示，电阻不计的光滑平行金属导轨相距L=0.5m，上端连接R=0.5Ω的电阻，下端连着电阻不计的金属卡环，导轨与水平面的夹角θ=30°，导轨间虚线区域存在方向垂直导轨平面向上的磁场，其上、下边界之间的距离s=1Om，磁感应强 度B﹣t图如图乙所示．长为L且质量为m=0.5kg的金属棒ab的电阻不计，垂直导 轨放置于距离磁场上边界d=2.5m处，在t=O时刻由静止释放，棒与导轨始终接触良 好，滑至导轨底端被环卡住不动．g取10m/s² ， 求：

如图所示，将直径为d，电阻为R的闭合金属环从匀强磁场B拉出，求这一过程中

如图所示为一个圆环形导体，有一个带负电的粒子沿直径方向在圆环表面匀速掠过的过程，环中感应电流的情况是(    )

如图所示，一对平行光滑轨道放置在水平面上，两轨道相距l=1m，左端用R=3Ω的电阻连接，一质量m=0.5kg、电阻r=1Ω的导体棒与两轨道垂直，静止放在轨道上,轨道的电阻可忽略不计。整个装置处于磁感应强度B=2T 的匀强磁场中，磁场方向垂直轨道平面向上，现用水平恒力F沿轨道向右拉导体棒，导体棒由静止开始运动，当导体棒开始做匀速运动时，电阻消耗的功率为3W。求：

如图所示，一对倾斜的光滑平行金属导轨，其平面与水平面的夹角为30°，导轨间距为L，接在两导轨间电阻的阻值为R.在与导轨垂直的虚线边界下侧，有方向垂直导轨平面向上的匀强磁场．现将质量为m、有效电阻为R的导体棒，在导轨上从距虚线边界上方L处由静止释放，导体棒进入磁场后恰好做匀速运动.巳知导体棒与导轨接触良好且始终与导轨垂直，不计导轨的电阻，重力加速度为g.求：

如图所示，两根足够长的光滑导轨PQ、MN，平行固定在水平面上，导轨相距L＝1m，左端用R＝4Ω的电阻连接，一根导体棒ab质量m＝0.5kg与两根轨道垂直并且接触良好，静止放在导轨上，导轨和ab的电阻可忽略不计。整个装置处于磁感应强度B＝2T的匀强磁场中，磁场方向垂直导轨平面向下，现用水平恒力沿导轨向右拉导体棒，导体棒由静止开始运动，当导体棒开始做匀速运动后，电阻R消耗的功率为4W，求：

在“探究电磁感应的产生条件”实验中，

如图甲所示为法拉第在研究电磁感应时用过的线圈，其工作原理如图乙所示，则实验中不会使电流表指针发生偏转的是(  )

如图，abcd是边长L=0.1m、质量m=0.01kg的正方形导线框，框面竖直，线框每条边的电阻均为0.01 ，线框下方有一足够宽的匀强磁场区域，磁场的磁感应强度B=0.4T，方向与线框平面垂直，让线框从距磁场上边界h=5m处自由下落（ab平行于上边界），不计空气阻力，g=10m/s²。下列说法正确的是（   ）

如图所示，两条相距L的光滑平行金属导轨足够长，位于纸面内，其左端接一阻值为R的电阻。空间存在两垂直于纸面向里的磁场B₁和 B₂ ， B₁ 在面积为 S 的圆形区域内，B₂ 在垂直于导轨的边界MN右侧。0~t₀内B₁均匀增加，即 （k＞0），t₀后保持不变。0~3t₀内B₂恒定。0时刻将一金属棒垂直放置于两磁场间的导轨上，在外加水平恒力的作用下向右运动，2t₀时刻恰好以速度v₀越过MN，此后匀速。电路中除定值电阻R外，其余电阻不计。求：

如图所示，两根相距 、电阻不计的平行光滑金属导轨水平放置，一端与阻值 的电阻相连，导轨间存在 、方向垂直导轨平面匀强磁场，一根质量 、电阻 的金属棒置于导轨上，并与导轨垂直金属棒在外力F作用下以速度 沿导轨向右匀速运动，求：

如图所示是由线圈L和电容器C组成的最简单的LC振荡电路。先把电容器充满电。t=0时如图（a）所示，电容器两板间的电势差最大，电容器开始放电。T=0.005s时如图（b）所示，LC回路中线圈上的电流第一次达到最大值，则（　　）

如图所示，匀强磁场中有一等边三角形线框abc，匀质导体棒在线框上向右匀速运动。导体棒与线框接触点之间的感应电动势为E，通过的电流为I。忽略线框的电阻，导体棒与线框接触良好，则导体棒(     )

如图所示，正方形MNPQ内的两个三角形区域存在匀强磁场，形状与MNPQ完全相同的闭合导线框M'N'P'Q'在外力作用下沿轴线OO'水平向左匀速运动。设通过导线框的感应电流为i，逆时针方向为电流的正方向，当t=0时M'Q'与NP重合，在M'Q'从NP运动到临近MQ的过程中，下列图像中不能反映i随时间t变化规律的是(     )

无线充电是近年发展起来的新技术．如图所示，该技术通过交变磁场在发射线圈和接收线圈间传输能量。内置接收线圈的手机可以直接放在无线充电基座上进行充电，下列关于无线充电的说法正确的是（   ）

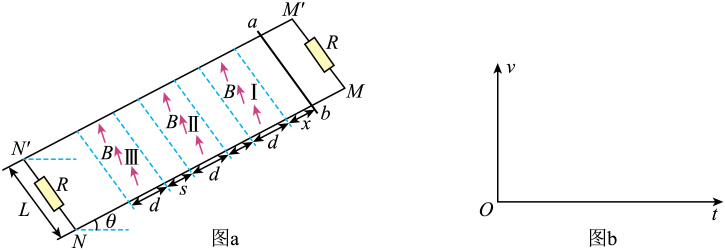

如图a，两光滑金属导轨MN、M′N′相距L平行放置，导轨平面与水平面成θ夹角，MM′、NN′间分别连接阻值为R的电阻。Ⅰ、Ⅱ、Ⅲ区域内存在磁感应强度大小为B，方向垂直于导轨平面向上的匀强磁场，磁场区域的宽度均为d，相邻磁场间的无磁场区域的宽度均为s。一质量为m、阻值为R的金属棒ab跨放在两导轨上，从磁场区域Ⅰ上边界上方某处由静止释放，金属棒下滑过程中始终垂直于导轨且与导轨接触良好。导轨的电阻忽略不计，重力加速度为g。

磁悬浮列车是高速低耗交通工具，如图甲所示，它的驱动系统简化为如图乙所示的物理模型。固定在列车底部的正方形金属线框的边长为L，匝数为N，总电阻为R；水平面内平行长直导轨间存在磁感应强度均为B、方向交互相反，边长均为L的正方形组合匀强磁场。当磁场以速度v匀速向右移动时，可驱动停在轨道上的列车，则（   ）
