如图所示，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高经过时，若线圈始终不动，则关于线圈受到的支持力 $\text{[math]}$ 及在水平方向运动趋势的正确判断是（）

A . $\text{[math]}$ 先小于 $\text{[math]}$ 后大于 $\text{[math]}$ ，运动趋势向左 B . $\text{[math]}$ 先大于 $\text{[math]}$ 后小于 $\text{[math]}$ ，运动趋势向左 C . $\text{[math]}$ 先小于 $\text{[math]}$ 后大于 $\text{[math]}$ ，运动趋势向右 D . $\text{[math]}$ 先大于 $\text{[math]}$ 后小于 $\text{[math]}$ ，运动趋势向右

一平面线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在如图所示的匀强磁场中运动．已知线圈平面始终与纸面垂直，当线圈第一次通过位置B和位置C的过程中，下列对磁通量变化判断正确的是（）

A . 一直变大 B . 一直变小 C . 先变小后变大 D . 先变大后变小

下列各图中，已标出电流及电流的磁场方向，（B图表示通电环形导线产生的磁场，“⊗”表示导线中电流I的方向垂直于纸面向里，“⊙”表示导线中电流I的方向垂直于纸面向外）其中正确的是（）

A .

B .

C .

D .

如图所示，一金属圆环用绝缘细绳吊在两通电直导线之间，三者在同一竖直平面内，两直导线到金属圆环圆心的距离相等，下列说法正确的是（）

A . 如果两直导线中有异向电流并且同时增大，环将有收缩的趋势 B . 如果两直导线中有异向电流并且同时增大，环中将产生逆时针方向的电流 C . 如果两直导线中有同向电流并且同时增大，环将有收缩的趋势 D . 如果两直导线中有同向电流并且同时增大，环中没有电流

如图1有一面积为S=100cm²金属环，电阻为R=0.1Ω，环中磁场变化规律如图2所示，且磁场方向垂直环面向里，在t₁到t₂时间内，环中感应电流方向为（填“顺时针”或“逆时针”），通过金属环的电量为C．

如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用绝缘丝线悬挂于O点，将圆环拉至位置a后无初速释放，圆环向右运动的最高位置为b，则圆环从a摆向b的过程中，下列说法正确的是（　　）

A . 圆环全部在左侧磁场时没有感应电流，只有在通过中轴线时才有 B . 感应电流方向改变两次 C . 感应电流方向先逆时针后顺时针 D . 圆环圆心在中轴线时，通过圆环的磁通量的变化率为0

电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝上，如图所示，现使磁铁开始自由下落，在S极接近线圈上端的过程中，流过R的电流方向是（填“a→b”或“b→a”），电容器的下极板带（填“正”或“负”）电．

某空间出现了如图所示的一组闭合的电场线，这可能是（）

A . 沿AB方向磁场的迅速减弱 B . 沿AB方向磁场的迅速增强 C . 沿BA方向磁场的迅速增强 D . 沿BA方向磁场的迅速减弱

如图所示，是法拉第设计的一个研究互感现象的实验装置，图中A线圈与电源和开关S连接，B线圈与一个左进左偏、右进右偏型(电流从左接线柱流入电流计指针向左偏转，电流从右接线柱流入电流计指针向右偏转)电流计连接，两个线圈绕在同一个圆形铁芯上．以下说法正确的是( )

A . 开关S闭合的瞬间电流计指针向右偏转 B . 开关S由闭合到断开的瞬间电流计指针向左偏转 C . B线圈中产生的感应电流是一种自感现象 D . 开关断开、闭合过程中的这种现象是一种互感现象

如图所示，现将电池组（左-、右+）滑线变阻器、带铁芯的线圈A(小线圈）、线圈B（大线圈）、电流计及开关如图1连接。在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑动端P向左加速滑动时，电流计指针向右偏转。由此可以推断（）

A . 线圈A向上移动或滑动变阻器的滑动端P向右加速滑动，都能引起电流计指针向左偏转 B . 线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转 C . 滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央 D . 因为线圈A，线圈B的绕线方向未知，故无法判断电流计指针偏转的方向

张老师在“探究楞次定律”的实验中，如图甲、乙、丙所示是实验中连接的三个回路。其中图甲是将一节旧电池和电流计通过开关连接，通过试触操作，其实验目的是；完成图甲实验操作后，把电流计与螺线管B连接，将图丙中的螺线管A插入图乙中的螺线管B中，闭合电键K的瞬间，图乙中电流计的指针向右偏转，保持电键闭合状态，再观察图乙中电流计指针（填“向左偏”“向右偏”“不偏”）；然后将图丙中滑动变阻器的滑片P向右滑动的过程中，观察图乙中电流计指针（填“向左偏”“向右偏”“不偏”）。

如图甲所示，水平面上固定一个粗糙的“U”形金属框架，金属杆ab横跨其上并与之接触良好，整个装置处于竖直向上的磁场中，磁感应强度B随时间t的变化规律如图乙所示，在金属杆ab保持静止的时间段内（）

图片_x0020_100012

A . 金属杆ab中感应电流方向一定从b到a B . 回路中产生的感应电动势一定增加 C . 金属杆ab所受摩擦力的方向一定水平向右 D . 金属杆ab所受安培力一定变大

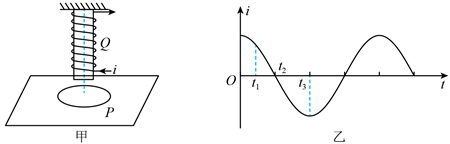

如图甲所示，圆形线圈P静止在水平桌面上，其正上方固定一螺线管Q，P和Q共轴，Q中通有变化电流i，电流随时间变化的规律如图乙所示。P所受的重力为G，桌面对P的支持力为 $\text{[math]}$ ，P始终保持静止状态，则（）

图片_x0020_100011

A . 零时刻 $\text{[math]}$ ，此时P无感应电流 B . $\text{[math]}$ 时刻 $\text{[math]}$ ，P有收缩的趋势 C . $\text{[math]}$ 时刻 $\text{[math]}$ ，此时P中感应电流最大 D . $\text{[math]}$ 时刻 $\text{[math]}$ ，此时穿过P的磁通量最大

如图所示，L是自感系数较大的线圈，其直流电阻可忽略不计，a、b、c是三个相同的小灯泡，下列说法正确的是（）

A . 开关S闭合时，b、c灯立即亮，a灯逐渐亮 B . 开关S闭合，电路稳定后，b、c灯亮，a灯不亮 C . 开关S断开时，b、c灯立即熄灭，a灯逐渐熄灭 D . 开关S断开时，c灯立即熄灭，a、b灯逐渐熄灭

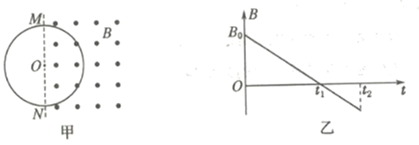

空间存在一方向与纸面垂直、大小随时间均匀变化的磁场，其边界如图甲中虚线MN所示，一硬质细导线圆环固定在纸面内，圆心O在MN上。t=0时磁感应强度的方向垂直纸面向外，磁感应强度B随时间t的变化关系如图乙所示。则在0～t₂时间内（）

A . 圆环中的感应电流方向先沿顺时针，再沿逆时针 B . 圆环中的感应电流方向先沿逆时针，再沿顺时针 C . 圆环所受安培力的方向先向左，再向右 D . 圆环所受安培力的方向先向右，再向左

如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外，一个矩形闭合导线框abcd沿纸面由位置1匀速运动到位置2。则(　　)

图片_x0020_100007

A . 导线框进入磁场时，感应电流方向为a→b→c→d→a B . 导线框离开磁场时，感应电流方向为a→b→c→d→a C . 导线框进入磁场时，受到的安培力方向水平向右 D . 导线框离开磁场时，受到的安培力方向水平向右

如图所示，用轻绳将一条形磁铁竖直悬挂于O点，在其正下方的水平绝缘桌面上放置一铜质圆环。现将磁铁从A处由静止释放，经过B、C到达最低处D，再摆到左侧最高处E，圆环始终保持静止，则磁铁（　　）

A . 从B到C的过程，圆环中产生逆时针方向的电流（从上往下看） B . 从A到D的过程中，圆环对桌面压力小于圆环重力 C . 从A到D和从D到E的过程中，圆环受到摩擦力方向相同 D . A，E两点所处高度相等

如图所示，一圆形金属环与两固定的平行长直导线在同一平面内，环的圆心与两导线距离相等，环的直径小于两导线间距。起初，两导线中通有图示的同向的大小相等的恒定电流。为使环中产生顺时针方向感应电流，可采取措施（）

A . 环垂直纸面向外平移 B . 左侧导线电流减小 C . 环向右侧直导线靠近 D . 右侧导线电流反向

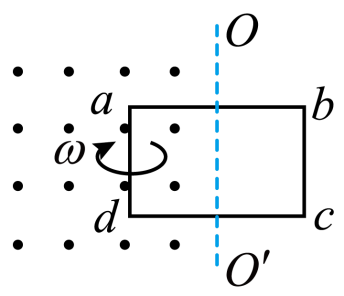

如图所示，在矩形导线框abcd的对称轴OO'的左侧存在一垂直纸面向外的匀强磁场，线框以ad边为轴，从图示位置以逆时针开始转动，转动周期为T，关于线框在前 $\text{[math]}$ 内产生感应电流的情况，以下说法正确的是（）

A . 0~ $\text{[math]}$ 内始终有感应电流 B . 0~ $\text{[math]}$ 内始终没有感应电流 C . 0~ $\text{[math]}$ 内没有感应电流， $\text{[math]}$ ~ $\text{[math]}$ 内有感应电流 D . 0~ $\text{[math]}$ 内有感应电流， $\text{[math]}$ ~ $\text{[math]}$ 内没有感应电流

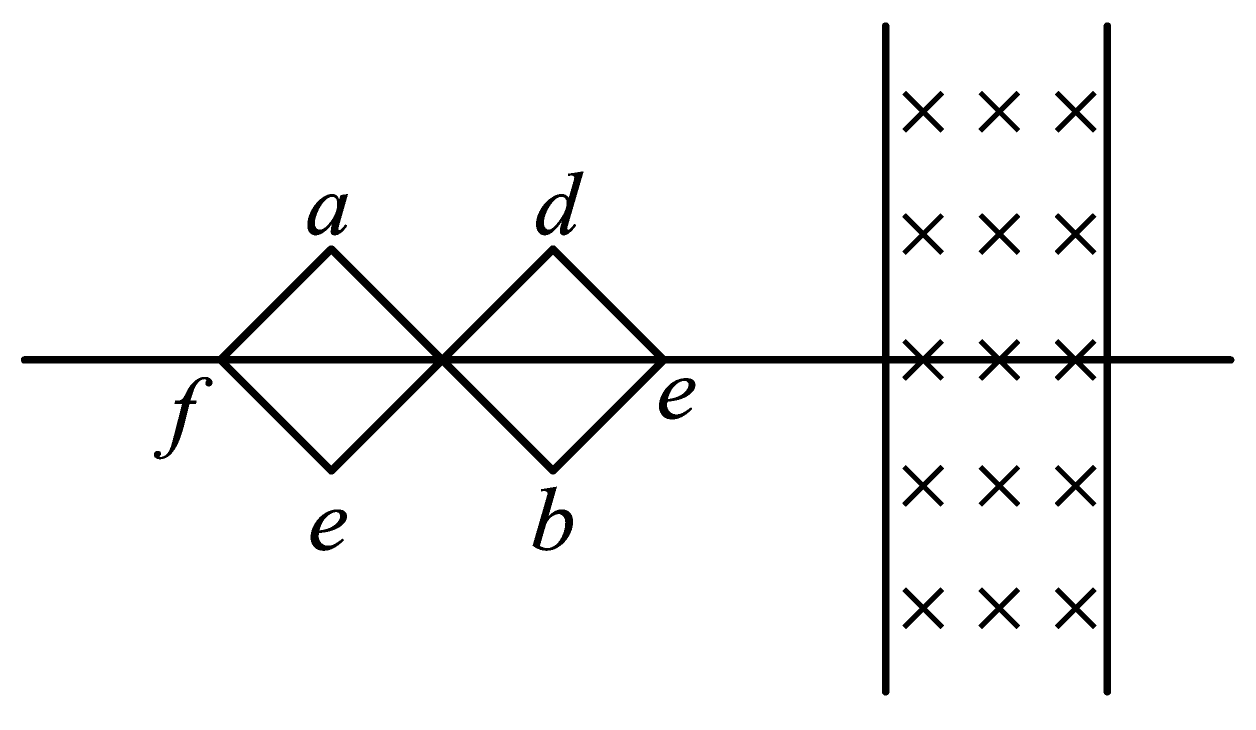

如图所示，将一具有绝缘层的导线扭成由两个相同菱形组成的“8”字型闭合导线框abcdefa（ab与de交叉点之间绝缘），在线框右侧有一宽度为d的匀强磁场，磁场方向垂直纸面向里，fc连线与磁场边界垂直且 $\text{[math]}$ ，现让线框由图示位置以速度v沿fc连线方向匀速向右运动并穿过磁场，线框中电流方向以abcdef流向为正，以c点刚进入磁场为计时起点，则以下能正确反应线框中电流随时间变化规律的是（）

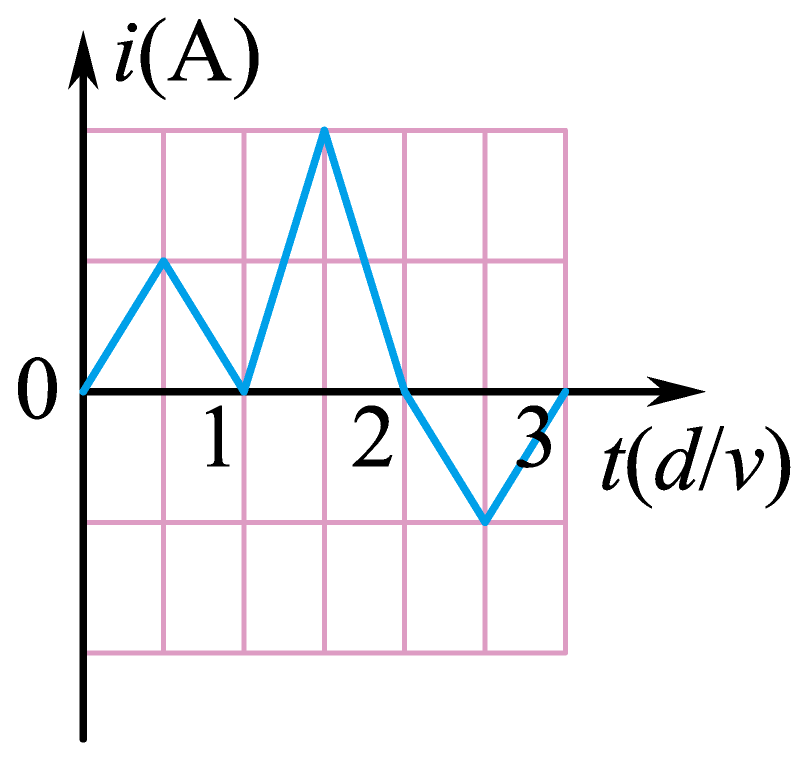

A .

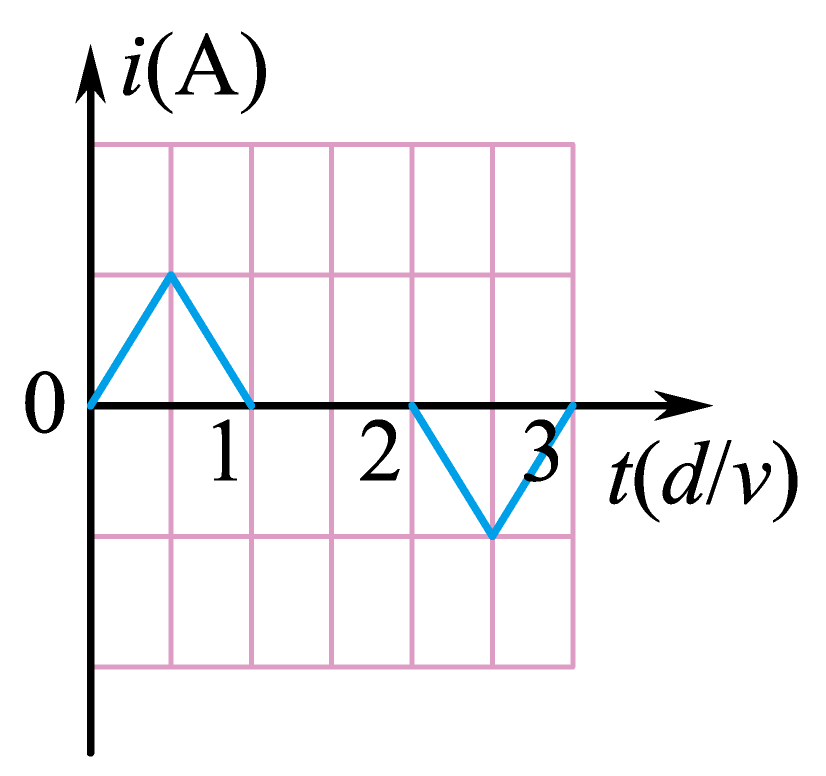

B .

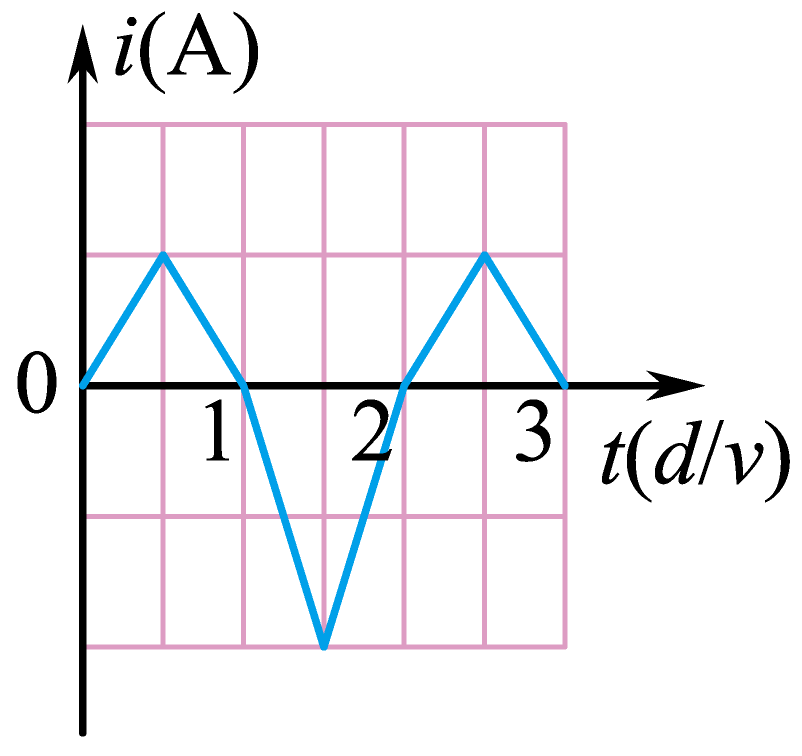

C .

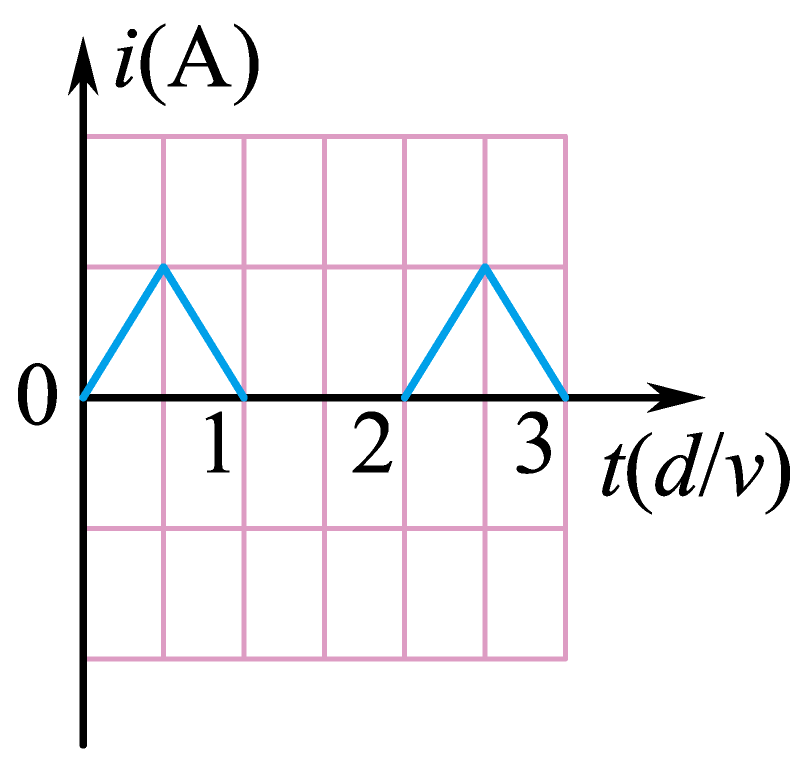

D .
