楞次定律知识点题库

关于电磁感应现象，下列说法中正确的是(　　)

A . 感应电流的磁场总是与原磁场方向相反 B . 闭合线圈放在变化的磁场中就一定能产生感应电流 C . 闭合线圈放在匀强磁场中做切割磁感线运动时，一定能产生感应电流 D . 感应电流的磁场总是阻碍原来磁场的磁通量的变化

如图所示，螺线管与灵敏电流计相连，磁铁从螺线管的正上方由静止释放，向下穿过螺线管．下列说法正确的是（）

A . 电流计中的电流先由a到b，后由b到a B . a点的电势始终低于b点的电势 C . 磁铁减少的重力势能等于回路中产生的热量 D . 磁铁刚离开螺线管时的加速度小于重力加速度

如图所示，一闭合的小金属环用一根绝缘细杆挂在固定点O处，使金属圆环在竖直线OO′的两侧来回摆动的过程中穿过水平方向的有界匀强磁场区域，若悬点摩擦和空气阻力均不计．则（）

A . 金属环每次进入磁场区都有感应电流，而离开磁场区没有感应电流 B . 金属环进入磁场区域后越靠近OO′线时速度越大，而且产生的感应电流越大 C . 金属环开始摆动后，摆角会越来越小，摆角小到某一值后不再减小 D . 金属环在摆动一段时间后将停在最低点

如图所示，通有恒定电流的螺线管竖直放置，电流方向如图，铜环R螺线管轴线下落，下落过程中环面始终保持水平，铜环先后经过轴线上1、2、3三个位置，位置2处于螺线管的中心，位置1、3与位置2等距，则（）

A . 从上向下看，环经过位置1时，感应电流是逆时针的 B . 从上向下看，环经过位置3时，感应电流是逆时针的 C . 环在位置2时的加速度小于重力加速度 D . 环在位置3的磁通量比在位置2时大

如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L，纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t=0时刻恰好位于如图所示的位置，以顺时针方向为导线框中电流的正方向，下面四幅图中能够正确表示导线框中的电流﹣位移（I﹣x）关系的是（　　）

A .

B .

C .

D .

如图所示，沿x轴、y轴有两根长直导线，互相绝缘.x轴上的导线中通有沿－x方向的电流，y轴上的导线中通有沿＋y方向的电流，两虚线是坐标轴所夹角的角平分线.a、b、c、d是四个圆心在虚线上、与坐标原点等距的相同的圆形导线环.当两直导线中的电流从相同大小，以相同的快慢均匀减小时，各导线环中的感应电流情况是(　　)

A . a中有逆时针方向的电流 B . b中有顺时针方向的电流 C . c中有逆时针方向的电流 D . d中有顺时针方向的电流

如图所示，在一蹄形磁铁两极之间放一个矩形线框abcd。磁铁和线框都可以绕竖直轴oo′自由转动。若使蹄形磁铁以某角速度转动时，线框的运动情况将是（）

A . 静止 B . 随磁铁同方向转动 C . 沿与磁铁相反方向转动 D . 与蹄形磁铁同角速度转动

如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框abcd，固定在水平面内且处于方向竖直向下的匀强磁场B中．一接入电路电阻为R的导体棒PQ，在水平拉力作用下沿ab、dc以速度v匀速滑动，滑动过程PQ始终与ab垂直，且与线框接触良好，不计摩擦．在PQ从靠近ad处向bc滑动的过程中（）

A . PQ中电流方向为Q→P B . PQ两端电压先减小后增大 C . PQ上拉力的功率一直增大 D . 线框消耗的电功率先增大后减小

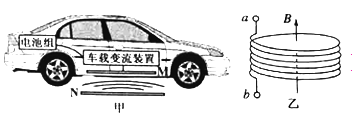

如图甲为电动汽车无线充电原理图，M为受电线圈，N为送电线圈。图乙为受电线圈M的示意图，线圈匝数为n、电阻为r、横截面积为S，a、b两端连接车载变流装置，磁场平行于线圆轴线向上穿过线圈。下列说法正确是（）

A . 当线圈N接入恒定电流时，不能为电动汽车充电 B . 当线圈N接入正弦式交变电流时，线圈M两端产生恒定电压 C . 当线圈M中的磁感应强度增加时，有电流从a端流出 D . 充电时，△t时间内线圈M中磁感应强度大小均匀增加△B，则M两端电压为 $\text{[math]}$

已知地磁场类似于条形磁铁产生的磁场，地磁N极位于地理南极，如图所示，在湖北某中学实验室的水平桌面上，放置边长为L的正方形闭合导体线框abcd，线框的ad边沿南北方向，ab边沿东西方向，下列说法正确的是（）

A . 若使线框向东平移，则a点电势比d点电势低 B . 若使线框向北平移，则a点电势等于b点电势 C . 若以ad边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为adcb方向 D . 若以ab边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为adcb方向

如图所示，两匀强磁场的磁感应强度B₁和B₂大小相等、方向相反。金属圆环的直径与两磁场的边界重合。下列变化会在环中产生顺时针方向感应电流的是( )

A . 同时增大B₁减小B₂ B . 同时减小B₁增大B₂ C . 同时以相同的变化率增大B₁和B₂ D . 同时以相同的变化率减小B₁和B₂

如图所示的四幅图中，分别表示磁场 $\text{[math]}$ ，闭合电路中一部分直导线的运动速度 $\text{[math]}$ 和电路中产生感应电流 $\text{[math]}$ 的相互关系，其中正确的是（）

A .

B .

C .

D .

一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动．M连接在如图所示的电路中，其中R为滑线变阻器， $\text{[math]}$ 和 $\text{[math]}$ 为直流电源，S为单刀双掷开关．下列情况中，可观测到N向左运动的是( )

图片_x0020_1758897533

A . 在S断开的情况下，S向a闭合的瞬间 B . 在S断开的情况下，S向b闭合的瞬间 C . 在S已向a闭合的情况下，将R的滑动头向c端移动时 D . 在S已向a闭合的情况下，将R的滑动头向d端移动时

一长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱相连，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动。M连接在图示电路中，其中R为滑动变阻器，E₁和E₂为直流电源，S为单刀双掷开关。下列情况中，可观测到N向右运动的是（）

图片_x0020_100010

A . 在S闭合的情况下，S断开的瞬间 B . 在S断开的情况下，S向a闭合的瞬间 C . 在S已向b闭合的情况下，将R的滑片向c端移动时 D . 在S已向b闭合的情况下，将R的滑片向d端移动时

如图所示，两匀强磁场的磁感应强度B₁和B₂大小相等、方向相反。矩形线圈的ab、cd两条边的中垂线与两磁场的边界重合，则下列说法中正确的是（）

图片_x0020_1962073230

A . 增大B₁同时减小B₂ ，线圈中将产生顺时针电流 B . 减小B₁同时增大B₂ ，线圈中将产生顺时针电流 C . B₁和B₂同时增大两倍，线圈中将产生顺时针电流 D . B₁和B₂同时减少一半，线圈中将产生逆时针电流

如图所示，线圈按下列方式在匀强磁场中匀速转动，能产生正弦交变电流的是（）

A .

B .

C .

D .

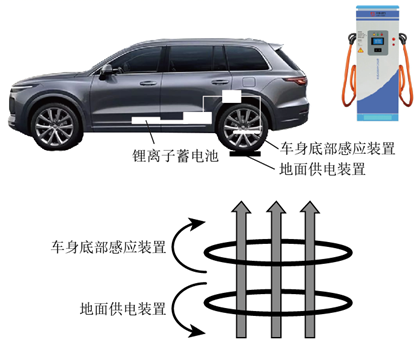

提起电动汽车无线充电技术，我们绕不开10年前那位旷世奇才特斯拉（NikolaTesla），如图所示，由地面供电装置将电能传送至电动车底部的感应装置，该装置使用接收到的电能对车载电池进行充电，供电装置与车身接收装置通过磁场传送能量，由于电磁辐射等因素，其能量传送效率只能达到90%左右，无线充电桩一般采用平铺式放置，用户无需下车即可对电动车充电。目前无线充电桩允许的充电有效距离一般为15-20cm，错位误差一般为15cm左右，关于汽车无线充电下列说法正确的是（）

A . 无线充电桩的优越性之一是在数米开外也可以对车快速充电 B . 若线圈均采用超导材料，能量的传输效率可达100% C . 在充电有效距离范围内充电时间都相同 D . 车上线圈中感应电流磁场总是要阻碍引起感应电流的磁通量的变化

某交流发电机工作的示意图如图所示，单匝矩形线框 $\text{[math]}$ 在匀强磁场中绕 $\text{[math]}$ 逆时针匀速转动，若从图示位置（线框平面与磁场方向垂直）开始计时，则在线框从图示位置转过 $\text{[math]}$ 的过程中，下列说法正确的是（）

A . 通过线框的电流方向由 $\text{[math]}$ 到 $\text{[math]}$ B . 通过线框的电流方向由 $\text{[math]}$ 到 $\text{[math]}$ C . 通过线框的电流的最大值与平均值的比值为 $\text{[math]}$ D . 通过线框的电流的最大值与平均值的比值为 $\text{[math]}$

如图所示，G为指针在中央的灵敏电流计，连接在直流电路中时的偏转情况如图(1)。今使它与一螺线管串联进行电磁感应实验，则图(2)中的条形磁铁的运动方向是；图(3)中电流计的指针将向偏转；图(4)中的条形磁铁上端为极。

无线充电技术已经在新能源汽车等领域得到应用。如图所示，在地面下铺设供电的送电线圈，车上的受电线圈与蓄电池相连。不考虑线圈的自感，下列说法正确的是（）

A . 当送电线圈接入图（a）所示的交流电，因为电流大小不变，所以不能为电动汽车充电 B . 当送电线圈接入图（b）所示的锯齿交流电，交流电电流增大时，受电线圈所受安培力为斥力 C . 当送电线圈接入图（c）所示的正弦交流电，当电路中的电阻变大时，感应电流有效值变小 D . 当送电线圈接入图（d）所示的余弦交流电，受电线圈中电流的方向总与送电线圈电流方向相反
