电路的动态变化分析 知识点题库

热敏电阻是传感电路中常用的电子元件，其电阻随温度t变化的图线如图甲所示．如图乙所示电路中，热敏电阻与其他电阻构成的闭合电路中，水平放置的平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当所在处温度升高时，则(     )

如图所示，电路中R₁、R₂均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置．闭合开关S，电路达到稳定时，带电油滴悬浮在两板之间静止不动．如果仅改变下列某一个条件，油滴会向下运动的是（   ）

下述关于在如图所示的电路中电源电动势为E，内电阻为r。闭合开关S，待电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q，将滑动变阻器P的滑动触头, 从图示位置向a端移动一些,待电流达到稳定后，则与P移动前相比(    )

在如图的电路中， 、 为相同的两个灯泡，当变阻器的滑动头向 端滑动时（   ）

如图是一火警报警电路的示意图，R₃为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而减小.值班室的显示器为电路中的电流表，电源两极之间接一报警器.当传感器R₃所在处出现火情时，电流表显示的电流I、报警器两端的电压U的变化情况（   ）

如图所示的电路中,电源的电动势E和内阻r恒定不变,灯泡L恰能正常发光.如果变阻器的滑片向a端滑动,则(   )

如图所示，理想自耦变压器原线圈的a、b两端接有瞬时表达式为u＝20 sin （50πt）V 的交流电压，指示灯L接在变压器的一小段线圈上，调节滑片P₁可以改变副线圈的匝数，调节滑片P₂可以改变负载电阻R₂的阻值，则（   ）

如图甲所示，定值电阻R₁＝3 Ω，R₂＝2 Ω，滑动变阻器R_P的最大电阻为10 Ω，电表均视为理想电表，调节R_P记录多组U，I数据，画出了如图乙所示的U­I图像，下列说法正确的是(   )

电动势为E₀、内阻为r的电源与滑动变阻器R₁、R₂、R₃以及一平行板电容器连成如图所示的电路.当开关S₁、S₂、S₃都闭合后，两平行金属板A、B问有一带电液滴恰好处于静止状态。下列说法正确的是.（   ）

在图中，电源的电动势为E，内电阻为r，两电表均可看做是理想电表。闭合开关，在滑动变阻器滑片向左滑动的过程中（ ）

有一种判断电梯运动状态的装置，电路如图所示，R为压敏电阻，阻值随所受压力的增大而减小，将R平放在电梯内，受压面朝上，并放置物体B，电梯静止时，理想电流表指针满偏，若电梯在运动时，发现电流表示数变小，则（   ）

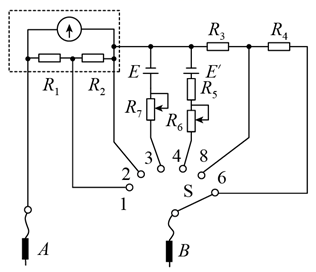

如图所示为某多用电表内部简化电路图

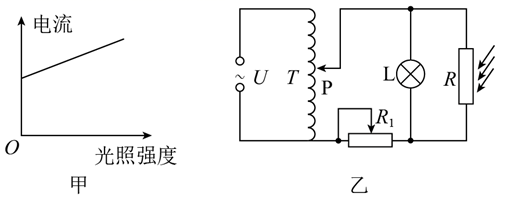

如图甲所示为恒压电源给光敏电阻R供电时，流过此电阻的电流和其所受光照强度的关系图像。某同学利用此光敏电阻设计了一个台灯的自动控制电路，如图乙所示，T为一自耦式变压器，下列说法正确的是（   ）

如图甲所示是街头常见的变压器，图乙是街头变压器给用户供电的示意图。变压器的输入电压是市区电网的电压，负载变化时输入电压基本不变。输出电压通过输电线输送给用户，两条输电线的总电阻用 表示，电阻器R代表用户用电器的总电阻，当用电器增加时，相当于R的值减小。不考虑变压器的能量损耗，下列说法正确的是（   ）

如图所示，直流电源内阻 ，R为光敏电阻（电阻值随光照强度的增大而减小）。开关S闭合且电路稳定时，对光敏电阻遮光，下列说法正确的是（   ）

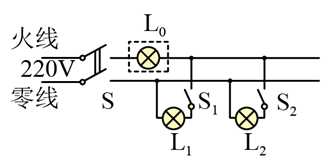

如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。电工师傅为了查明故障，在保险丝处接入一个“220V 60W”的灯泡L₀。当闭合S、S₁、S₂时L₀正常发光，L₁和L₂不发光；当只闭合S、S₁时，L₀正常发光，L₁不发光，由此可以确定（　　）

某电子元件通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是（   ）

如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器 的滑片向a端移动时，则（   ）

某兴趣小组设计了一种发电装置，如图所示，在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角a均为 π，磁场均沿半径方向，匝数为N的矩形线圈abed的宽为ab=cd=l，长为bc=ad= 2l，线圈以角速度 绕中心轴匀速转动，bc和ad边同时进人磁场，在磁场中，两条边所经过处的磁感应强度大小均为B、方向始终与两边的运动方向垂直，线圈的总电阻为r，外接电阻为R，则(    )

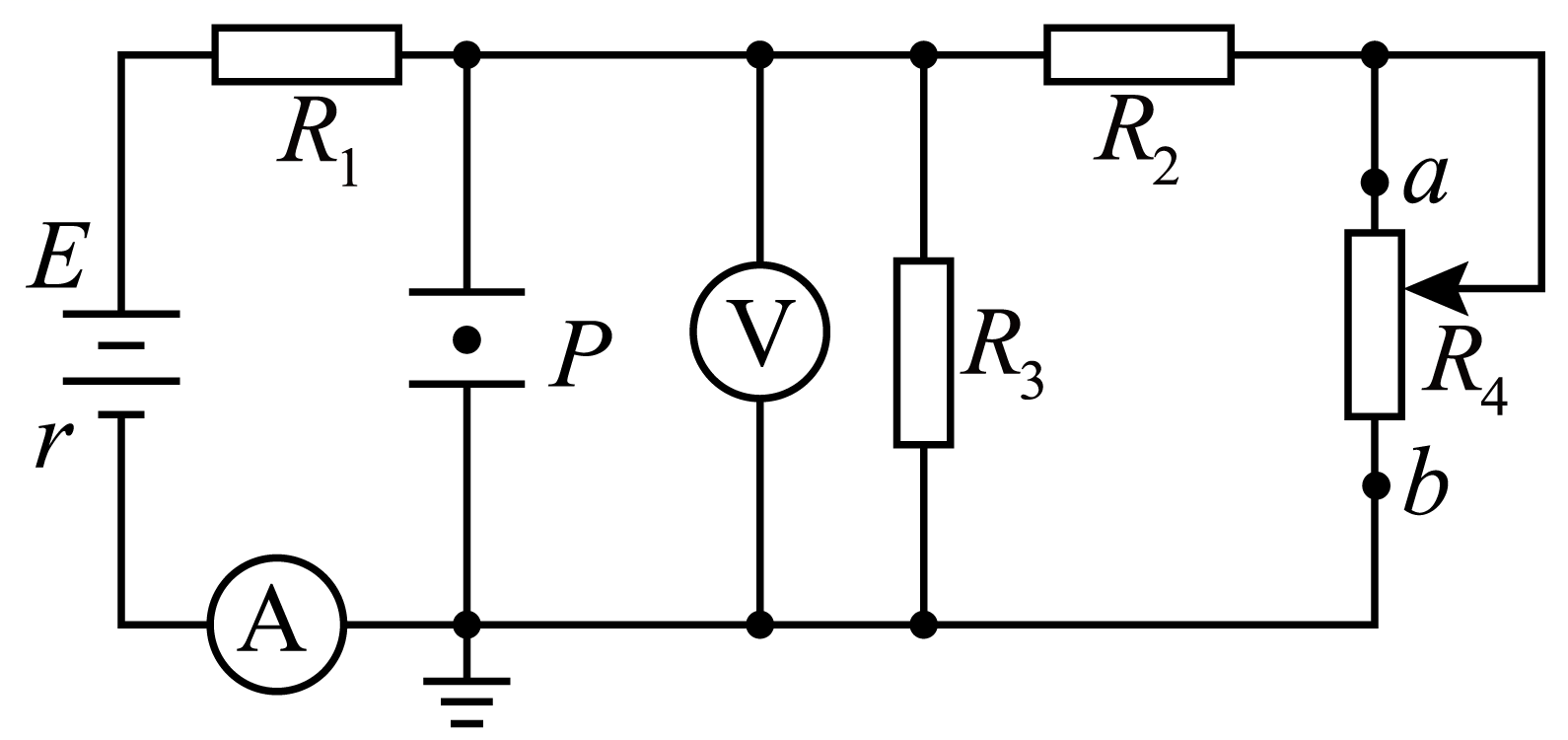

如图，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，选地面的电势为零，当滑动变阻器R₄的滑片向b端移动时，电压表、电流表的示数变化量分别为△U和△I，下列说法正确的是（   ）
