电路的动态变化分析 知识点题库

如图所示，理想变压器原副线圈匝数比为10：1，R₀为定值电阻，R是滑动变阻器，原线圈两端的输入电压u=200sin100πt（V），设理想交流电压表V₁、V₂的示数分别是U₁、U₂；理想交流电流表A₁、A₂示数分别是I₁、I₂ ． 下列说法中正确的是（   ）

如图，R为热敏电阻，R₁、R₂为定值电阻．闭合电键S，电压表的示数为U，电流表的示数为I，现R所处环境温度降低，电压表的示数改变量的大小为△U，电流表的示数改变大小为△I，则下列说法正确的是（   ）

NTC热敏电阻器即负温度系数热敏电阻器，也就是指阻值随温度的升高而减小的电阻．负温度系数的热敏电阻R ₂接入如图所示电路中，R₁为定值电阻，L为小灯泡，当温度降低时（不考虑灯泡和定值电阻阻值随温度变化）（   ）

如图所示，电源电动势为E，内阻为r，R₁、R₂为定值电阻，L为小灯泡，R₃为光敏电阻，当照射光强度减小时，R₃阻值增大，则（   ）

在如图所示的电路中，E为电源电动势，r为电源内阻， 和 均为定值电阻， 为滑动变阻器。当 的滑动触点在a端时合上开关S，此时三个电表 、 和V的示数分别为 、 和U。现将 的滑动触点向b端移动，则三个电表示数的变化情况是(   )

右图所示的电路中，电源内阻r不可忽略，电流表和电压表均为理想电表，当滑动变阻器R₂的滑动键P向上滑动时 （   ）

电源、开关S、定值电阻R₁和R₃、光敏电阻R₂、灯泡以及电容器连接成如图所示电路，电容器的两平行板水平放置。当开关S闭合，并且无光照射光敏电阻R₂时，一带电液滴恰好静止在电容器两板间的M点。当用强光照射光敏电阻R₂时，光敏电阻的阻值变小，则(   )

如图所示，两平行金属板间带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R₄的滑片向b端移动时，则(   )

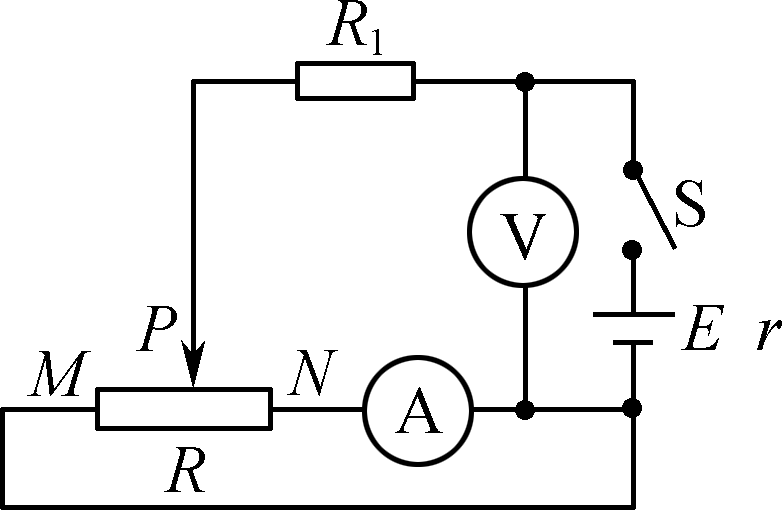

如图所示，闭合电键S，电压表的示数为U，电流表的示数为现向左调节滑动变阻器R的触头P，电压表V的示数改变量的绝对值为 ，电流表的示数改变量的绝对值为 ，则下列说法正确的是(   )

如图所示，E为电源，其内阻不可忽略，R_T为热敏电阻，其阻值随温度的升高而减小，L为指示灯泡，C为平行板电容器，G为灵敏电流计。闭合开关S，当环境温度明显升高时，下列说法正确的是（   ）

如图所示的电路中，当滑动变阻器的滑片 P 向右滑动时，下列说法正确的有（   ）

如图所示的电路中，电键 、 、 、 均闭合， 是极板水平放置的平行板电容器，板间悬浮着一油滴 ，断开哪一个电键后 会向下运动（   ）

在如图所示的电路中，电源电动势E和内阻恒定不变，小灯泡L能正常发光，如果滑动变阻器的滑片由b端向a端滑动，则（　　）

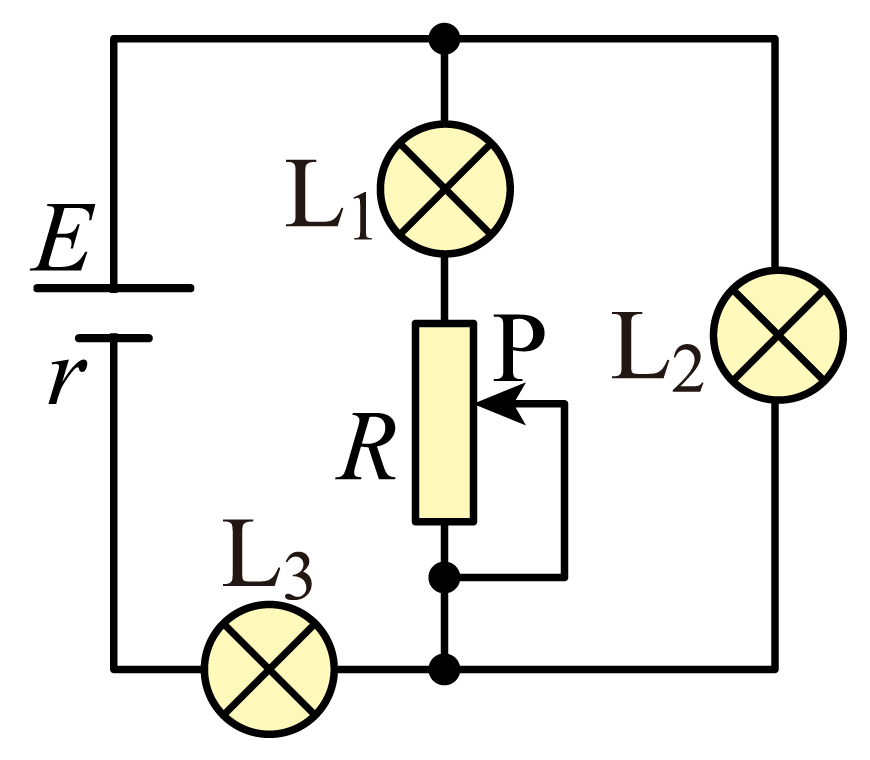

如图所示，L₁、L₂、L₃为三个相同的灯泡且阻值恒定，电源内阻小于灯泡电阻。在滑动变阻器R的滑片P向下移动的过程中，下列说法正确的是（   ）

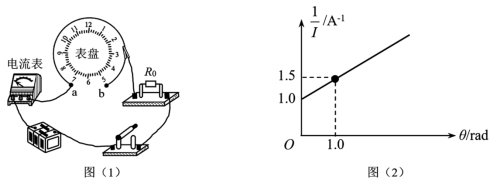

某同学为测定电源的电动势E和内阻r，从实验室找来电键、定值电阻R₀、电流表（内阻不计）、一根均匀电阻丝（配有可在电阻丝上移动的金属夹）和导线若干。因缺少刻度尺，无法测量电阻丝长度，他找到了一个绝缘的圆形时钟表盘。他将电阻丝绕在表盘上，用改变圆心角（以rad为单位）的方法改变接入电路中的电阻丝长度。实验方案如下：先将器材连成如图，后将金属夹从b端开始不断改变位置，闭合电键后记录每次从a到金属夹位置所对应的圆心角和电流表示数I，最后将数据描在坐标纸上、绘得如图（1）所示图线，已知a、b间单位角度对应电阻丝的阻值为r₀ ， 则图（2）对应的的函数关系为（用R₀、r₀、E、r、表示）；若已知r₀=3/rad，R₀=2 ， 则由（2）图可求得电源内阻r=。
Ω

如图电路中，电阻R=2Ω。断开S后，理想电压表的读数为4V；闭合S后，电压表的读数为2V，则电源的内阻为（   ）

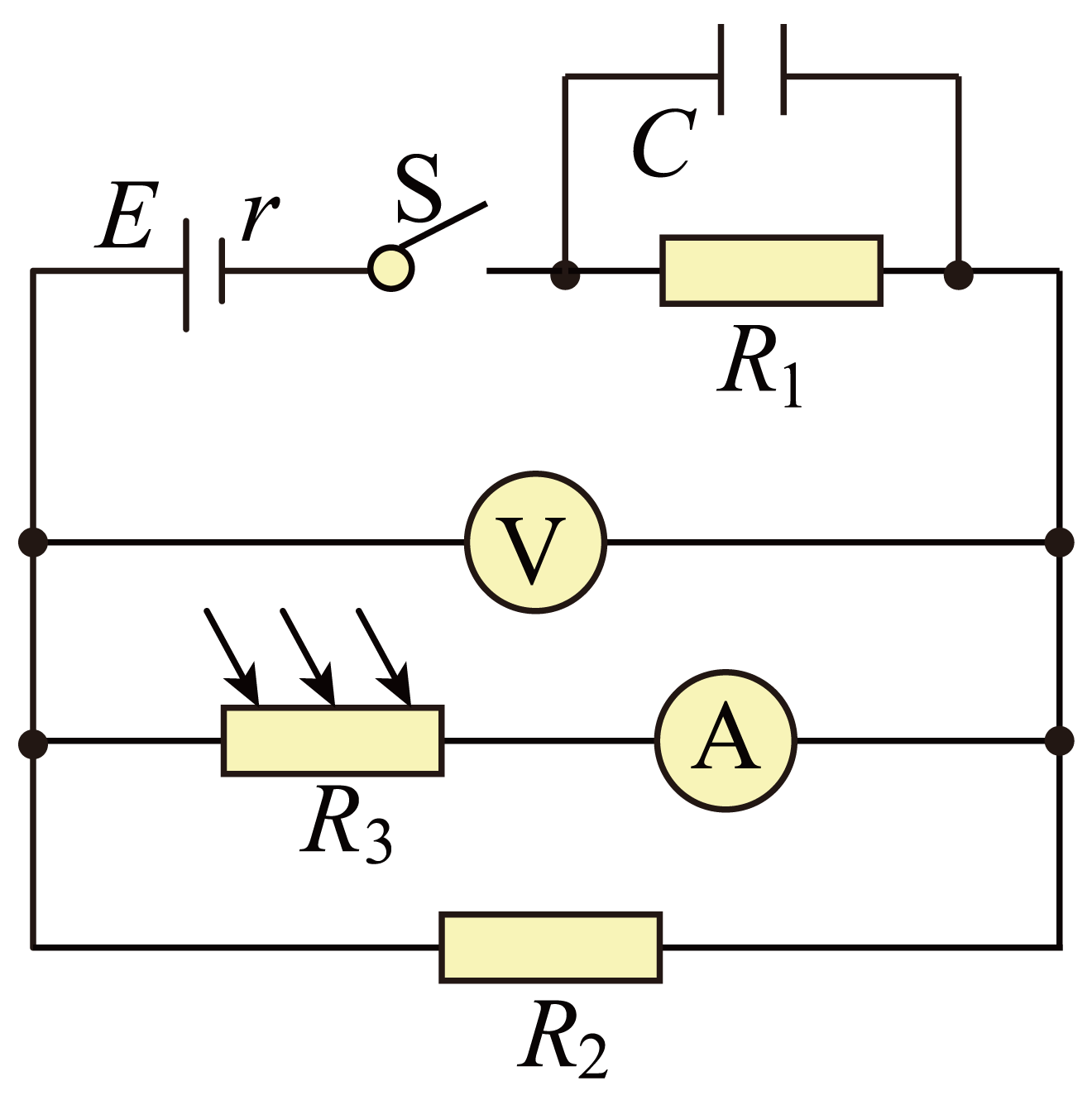

如图所示的电路中，、均为定值电阻，为光敏电阻（阻值随光照强度的增大而减小），电源的电动势为 ， 内阻为 ， 电压表和电流表均为理想电表。开关闭合后，当照射到的光照强度增大时，下列说法中正确的是（   ）

在如图所示的电路中，电源电动势为 ， 内阻为 ， 定值电阻为 ， 且 滑动变阻器为。现闭合电键 ， 滑动变阻器的滑动触头从端向端滑动的过程中，下列说法正确的是（   ）

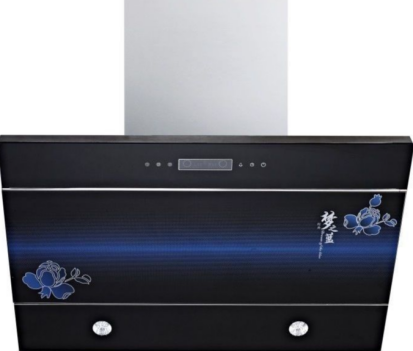

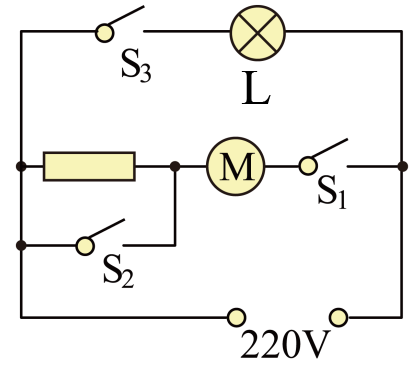

油烟危害健康，某品牌的抽油烟机的主要部件是照明灯L和抽气扇M（电动机），电路连接如图所示，下列说法正确的是（     ）

如图所示，R为电阻箱，V为理想电压表，当电阻箱读数为R₁＝2 Ω时，电压表读数为U₁＝4 V；当电阻箱读数为R₂＝5 Ω时，电压表读数为U₂＝5 V．求：
