电路的动态变化分析 知识点题库

如图所示电路，电源电动势为E、内阻为r，R₁、R₂为定值电阻，R为电位器（滑动变阻器），L₁、L₂是两个小灯泡，当电位器的触片由a端顺时针滑向b端时（   ）

2009年诺贝尔物理学奖得主威拉德。博伊尔和乔治。史密斯的主要成就是发明了电荷耦合器件（CCD）图像传感器。他们的发明利用了爱因斯坦的光电效应原理。如图所示电路可研究光电效应规律，图中标有A和K的为光电管，其中K为阴极，A为阳极。理想电流计可检测通过光电管的电流，理想电压表用来指示光电管两端的电压。现接通电源，用光子能量为 的光照射阴极K，电流计中有示数，若将滑动变阻器的滑片P缓慢向右滑动，电流计的读数逐渐减小，当滑至某一位置时电流计的读数恰好为零，读出此时电压表的示数为6.0V；现保持滑片P的位置不变，以下判断正确的是(   )

如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R₁为光敏电阻（光照越强电阻越小）．当R₂的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U．以下说法正确的是（   ）

在如图所示的电路中，电压表和电流表均为理想电表，电源内阻不能忽略．当闭合开关S后，将滑动变阻器的滑片P向下调节，则下列叙述正确的是（   ）

如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R_u的滑动端向下滑动的过程中（   ）



如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法中正确的是（   ）

如图所示电路中，电源的内电阻为r，R₁、R₃、R₄均为定值电阻，电表均为理想电表．闭合电键S，当滑动变阻器R₂的滑动触头P向右滑动时，电表的示数都发生变化，下列说法错误的是（ ）

如图所示，电源电动势为E，内电阻为r，理想电压表V₁、V₂示数为U₁、U₂ ， 其变化量的绝对值分别为ΔU₁和ΔU₂；流过电源的电流为I，其变化量的绝对值为ΔI．在滑动变阻器的触片从右端滑到左端的过程中(灯泡电阻不变化)(   )

如图所示，电动势为E、内阻为r的电池与定值电阻R₀、滑动变阻器R串联，已知 ，滑动变阻器的最大阻值为2r．当滑动变阻器的滑片P由a端向b端滑动时，下列说法中正确的是（   ）

如图所示电路电源的电动势为E，内阻为r，C为电容器，L为电阻不变的灯泡，电压表为理想电压表，当滑动变阻器滑片向左滑动时，下列判断正确的是（　　）

学生小风扇携带方便，某兴趣小组设计一个特殊小风扇的电动机并且测试它的性能，按如图所示连接，电动机（假设功率挡位大小可以连续调节）与滑动变阻器串联在电源上，电源的电动势E=30V，内阻r=1Ω，闭合开关，若滑动变阻器接入电路的阻值R=9Ω，用理想电压表测出电动机两端电压U=10V，已知电动机线圈的电阻R_M=1Ω，求：

如图所示，在水平桌面上固定两条相距L=1.0m的平行且足够长的光滑金属导轨，导轨的左端连接阻值R=3.0Ω的定值电阻，导轨上放有垂直导轨的金属杆P，质量m=0.1kg，接入电路的电阻r=2.0Ω，整个装置处于磁感应强度B=0.5T竖直向下的匀强磁场中初始时刻金属杆在水平向右拉力F的作用下，由静止开始以加速度a=1m/s²向右做匀加速直线运动，2s后保持拉力的功率不变，直到金属杆P以最大速度做匀速直线运动时再撤去拉力F。整个运动过程中金属杆P始终与导轨垂直且接触良好，导轨电阻不计，下列说法正确的是（   ）

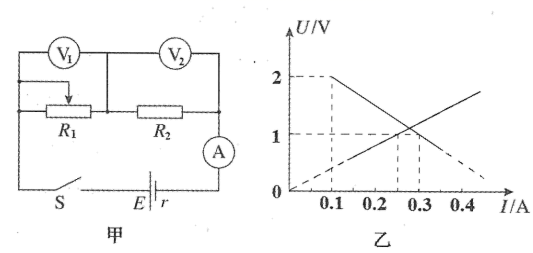

如图甲所示的电路中，R₁是滑动变阻器R₂是定值电阻。将R₁的滑动触头调节至最左端，闭合开关S，调节R₁的阻值，得到电压表V₁、V₂和相应的电流表A的多组数据，用这些数据在同一U-I坐标系中描点、拟合作出图像如图乙所示。已知电压表、电流表均为理想电表，求∶

小振同学利用玩具风扇（可看成一个电动机）和实验室的设备组装了如图所示一个电路。已知电源的电动势 ，内阻 ，定值电阻 ，电流表和电压表都可看成理想电表。小振第一次将开关S闭合后，发现风扇卡住了而无法转动，此时电流表读数为 。排除故障后，小振第二次将开关S闭合，此时风扇能正常转动，此时电压表读数为 ，求：

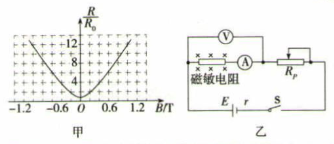

2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家。某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化的曲线如图甲所示，其中R、R₀分别表示有、无磁场时磁敏电阻的阻值。为检验其磁敏特性设计了图乙所示电路。关于这个实验，下列说法中正确的是（   ）

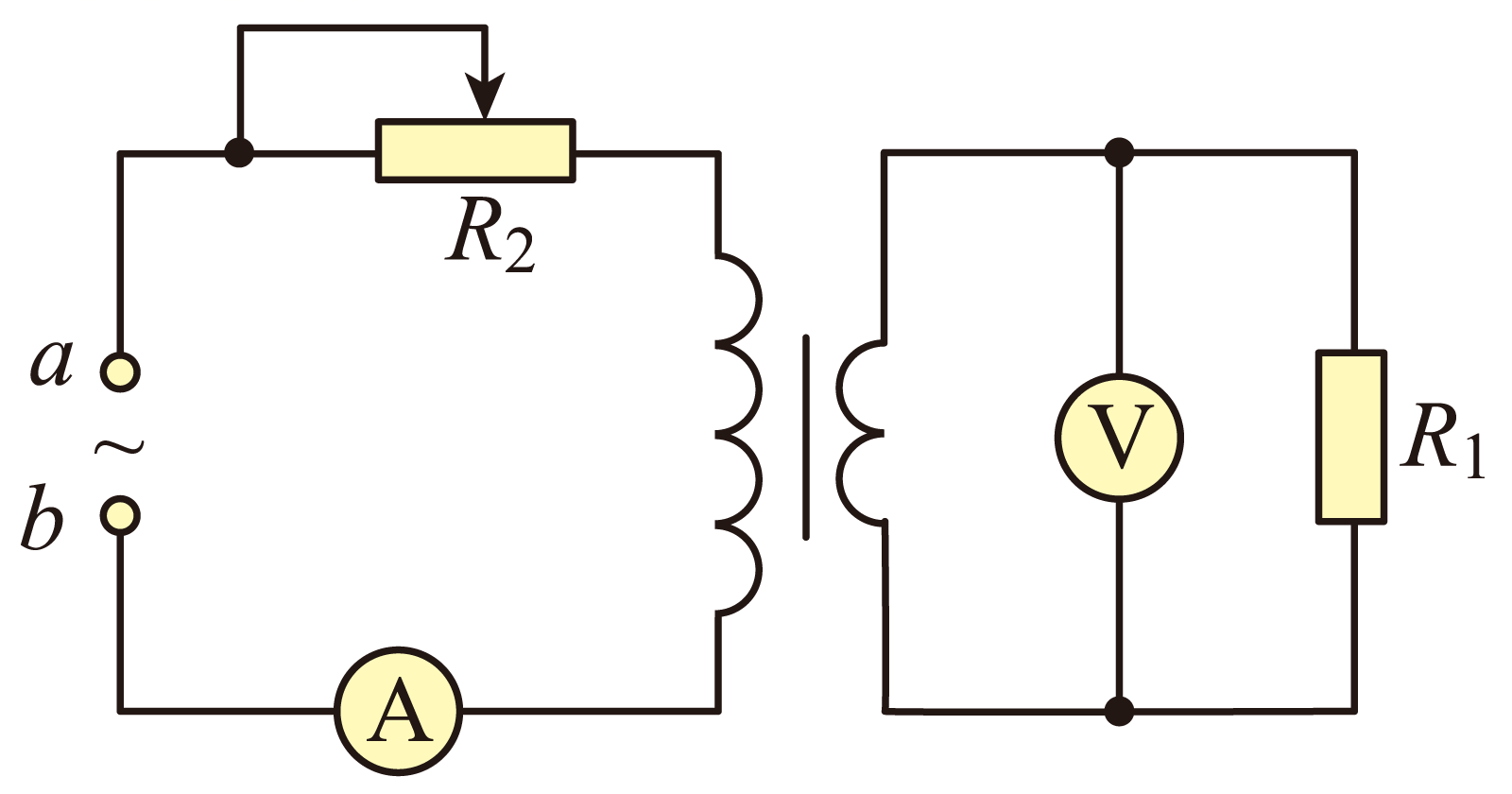

如图所示，在理想变压器的输电电路中，电流表和电压表均为理想电表，R₁为定值电阻，R₂为滑动变阻器，在a、b端输入的正弦交流电压，当滑动变阻器的滑片处在图示位置时，电压表的示数为U，电流表的示数为I，现调节滑动变阻器滑片，使电压表的示数为U，则下列说法正确的是（   ）

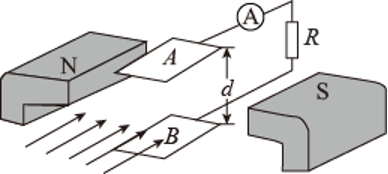

如图所示为磁流体发电机的原理图，在匀强磁场中有两块金属板A、B，将一束等离子体（带有等量正、负电荷的粒子）喷射入磁场，金属板上就会聚集电荷，使AB两板间产生电压。已知射入的等离子体速度为v，两金属板间距离为d，板的面积为S，匀强磁场的磁感应强度为B，负载电阻为R，当发电机稳定发电时，电动势为E，电流为I，则下列说法正确的是（   ）

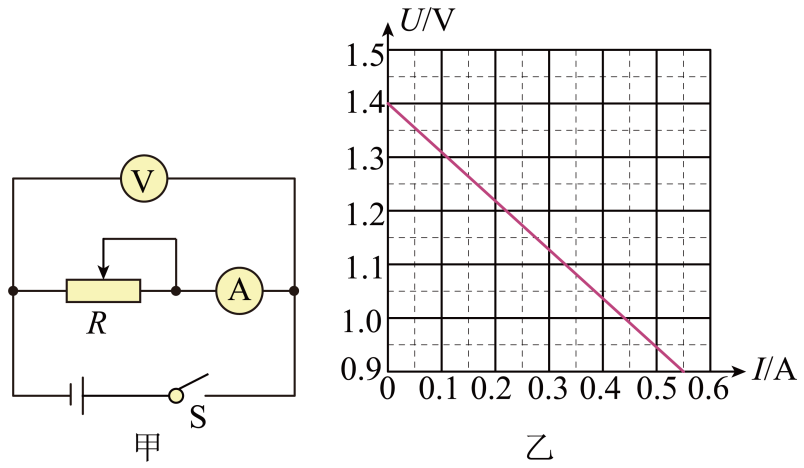

用电流表和电压表测量干电池的电动势和内阻，电路图如图中甲所示，由实验中测得的数据描绘的图像如图中乙所示，以下说法中正确的是（       ）

如图甲所示，电阻为5Ω、匝数为100匝的线圈（图中只画了2匝）两端A、B与电阻R相连，。线圈内有垂直于纸面向里的磁场。线圈中的磁通量按图乙所示规律变化。则下列说法正确的是（ ）

如图所示，两足够长的平行粗糙金属导轨MN、PQ相距L = 1m，导轨平面与水平面夹角θ = 37°，导轨电阻不计。在导轨所在平面内，分布着垂直于导轨所在平面向上的匀强磁场。金属导轨的一端接有电动势E = 4.5V、内阻r = 0.5Ω的直流电源。现把一个质量m = 0.05kg的导体棒ab放在金属导轨上，闭合开关S，导体棒静止时受到的安培力F_安 = 0.5N。导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R = 4Ω已知sin37° = 0.6，cos37° = 0.8，取g = 10m/s²。求：
