如图所示电路中，当变阻器R₃的滑动头P向b端移动时（）

A . 电压表示数变大，电流表示数变小 B . 电压表示数变小，电流表示数变大 C . 电压表示数变大，电流表示数变大 D . 电压表示数变小，电流表示数变小

阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路。开关S断开且电流稳定时，C所带的电荷量为Q₁；闭合开关S，电流再次稳定后，C所带的电荷量为Q₂。Q₁与Q₂的比值为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

如图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是（）

A . 当S断开时，U_AC＝9 V B . 当S闭合时，U_AC＝9 V C . 当S闭合时，U_AB＝7.5 V，U_BC＝0 D . 当S断开时，U_AB＝0，U_BC＝0

在如图所示电路中，当滑动变阻器的滑动触点向b移动时，正确的是（）

A . 电压表和电流表的示数均减小 B . 电压表和电流表的示数均增大 C . 电压表的示数减小，电流表的示数增大 D . 电压表的示数增大，电流表的示数减小

在如图所示电路中，R₁、R₂、R₃均为可变电阻。当开关S闭合后，两平行金属板MN中有一带电液滴正好处于静止状态。则以下判断正确的是（）

图片_x0020_100004

A . 将R₃变大，液滴将向上运动 B . 将R₃变大，电容器将放电 C . R₁变大，电容器两端的电压变大 D . R₁变大，电容器上的带电量不变

如图所示，理想变压器原线圈接有交流电源、滑动变阻器，当副线圈上的滑片P处于图示位置时，灯泡L能发光．要使灯泡变亮，可以采取的方法有（）

A . 将副线圈的滑片P向下滑动 B . 将滑动变阻器的滑片向左移动 C . 增大交流电源的频率 D . 减小电容器C的电容

在如图所示的电路中，电源的电动势为E，内电阻为r，L₁、L₂是两个小灯泡.闭合S后，两灯均能发光。当滑动变阻器的滑片向左滑动时，会出现（）

图片_x0020_100008

A . L₁变暗，L₂变暗 B . L₁变亮，L₂变暗 C . L₁变亮，L₂变亮 D . L₁变暗，L₂变亮

在如图所示的电路中，电表均为理想电表，闭合开关S，在将滑动变阻器的滑片P向下移动的过程中，以下说法正确的是( )

图片_x0020_100010

A . 电压表和电流表的示数都增大 B . 电源的总功率变大 C . 灯L₁变亮，电压表的示数减小 D . 灯L₂变亮，电容器的带电量增加

如图，在一个闭合回路中，电源电动势为3V、内阻为2Ω，灯的电阻为2Ω，滑动变阻器变化范围为0～6Ω，如图所示连接，在滑动变阻器滑片从右向左滑动的过程中，下列描述正确的是（）

图片_x0020_100011

A . 灯的亮度逐渐先变暗后变亮 B . 电源的输出功率逐渐减小 C . 滑动变阻器的功率先变大后变小 D . 电源的效率逐渐减小

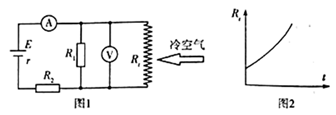

如图1所示的电路中， $\text{[math]}$ 、 $\text{[math]}$ 为定值电阻， $\text{[math]}$ 为从汽车进气管道核心部分拆卸下来的电热丝（用特殊材料制作）其阻值随温度t的变化规律如图2所示，电源内阻不能忽略．电压表与电流表均为理想电表，电压表的示数为U，电流表的示数为I，现用冷空气吹电热丝 $\text{[math]}$ ，下列说法正确的是（）

图片_x0020_100005

A . 电流表的示数I增大 B . 电热丝 $\text{[math]}$ 消耗的电功率增大 C . 定值电阻 $\text{[math]}$ 两端的电压减小 D . 电压表示数U与电流表示数I的比值不变

如图所示，两个烧杯装有稀硫酸，铜片和锌片构成电源正负极，U形玻璃管中放有粗棉线，倒插在两烧杯中，改变棉线的粗细，可以改变电源的内阻，闭合开关S、 $\text{[math]}$ 、 $\text{[math]}$ ，下列说法正确的是（）

图片_x0020_100006

A . 增大滑动变阻器R的阻值，电压表 $\text{[math]}$ 示数增大 B . 若U形玻璃管中放入更粗的棉线，则电压表 $\text{[math]}$ 示数变小 C . 不管滑动变阻器R的阻值如何改变，两电压表示数之和几乎保持不变 D . 通过两电压表的电流方向相同，均从左向右

如图所示，间距为20 $\text{[math]}$ 、倾角为37°的两根光滑金属导轨间，有磁感应强度为1.0T，方向竖直向上的匀强磁场，导轨上垂直于导轨放有质量为0.04 $\text{[math]}$ 的金属棒，在与导轨连接的电路中，变阻器 $\text{[math]}$ 的总电阻为12Ω，电阻 $\text{[math]}$ 也为12Ω，导轨和金属棒电阻均不计，电源内阻为2.0Ω。变阻器的滑动头在正中间时，金属棒恰静止在导轨上。 $\text{[math]}$ ， $\text{[math]}$ ， $\text{[math]}$ 。求：此时金属棒中的电流大小和电源电动势大小。

图片_x0020_155165449

如图所示的电路中， $\text{[math]}$ 为滑动变阻器， $\text{[math]}$ 为定值电阻，电源的电动势为 $\text{[math]}$ ，内阻为 $\text{[math]}$ ．先将开关S闭合，电路稳定后，再将当滑动变阻器 $\text{[math]}$ 的滑片向左滑动时，下列说法正确的是（）

A . $\text{[math]}$ 两端的电压减小 B . $\text{[math]}$ 的功率减小 C . 电流表的示数变大 D . $\text{[math]}$ 的电流增大

在如图所示的电路中，闭合开关S，当滑动变阻器的滑动触头P向上滑动时，三个理想电表的示数都发生了变化，电表A、V₁、V₂的示数分别用I_A、U₁、U₂表示，下列判断正确的是（　　）

A . I_A增大，U₁增大 B . I_A增大，U₂增大 C . I_A减小，U₁增大 D . I_A减小，U₂增大

某兴趣小组用电流传感器测量某磁场的磁感应强度。实验装置如图甲所示，不计电阻的足够长光滑金属导轨竖直放置在匀强磁场中，导轨间距为d，其平面与磁场方向垂直。电流传感器与阻值为R的电阻串联接在导轨上端。质量为m、有效阻值为r的导体棒AB由静止释放沿导轨下滑，该过程中电流传感器测得电流随时间变化的规律如图乙所示，电流最大值为I_m。棒下滑过程中与导轨保持垂直且接触良好，不计电流传感器的内阻及空气阻力，重力加速度为g。

（1）求该磁场的磁感应强度大小；
（2）求在t₁时刻棒AB的速度大小；
（3）在0~t₁时间内棒AB下降的高度为h，求此过程电阻R产生的电热。

在信息技术高速发展、电子计算机广泛应用的今天，担负着信息采集任务的传感器在自动控制、信息处理技术中发挥着越来越重要的作用，其中热电传感器是利用热敏电阻将热信号转换成电信号的元件。某学习小组的同学在用多用电表研究热敏电阻特性实验中，安装好如图所示装置。向杯内加入冷水，温度计的示数为20℃，多用电表选择适当的挡位，测出热敏电阻的阻值R₁ ，然后向杯内加入热水，温度计的示数为60 ℃，发现多用电表的指针偏转角度较大，则下列说法正确的是（）

A . 应选用电流挡，温度升高换用大量程测量 B . 应选用电流挡，温度升高换用小量程测量 C . 应选用欧姆挡，温度升高时换用倍率大的挡 D . 应选用欧姆挡，温度升高时换用倍率小的挡

如图所示，电源的电动势为50V，电源内阻为1.0Ω，定值电阻R=14Ω，M为直流电动机，电枢电阻R_机=2.0Ω，电动机正常运转时，电压表读数为35V，求：

（1）电阻R两端的电压；
（2）电动机的机械功率。

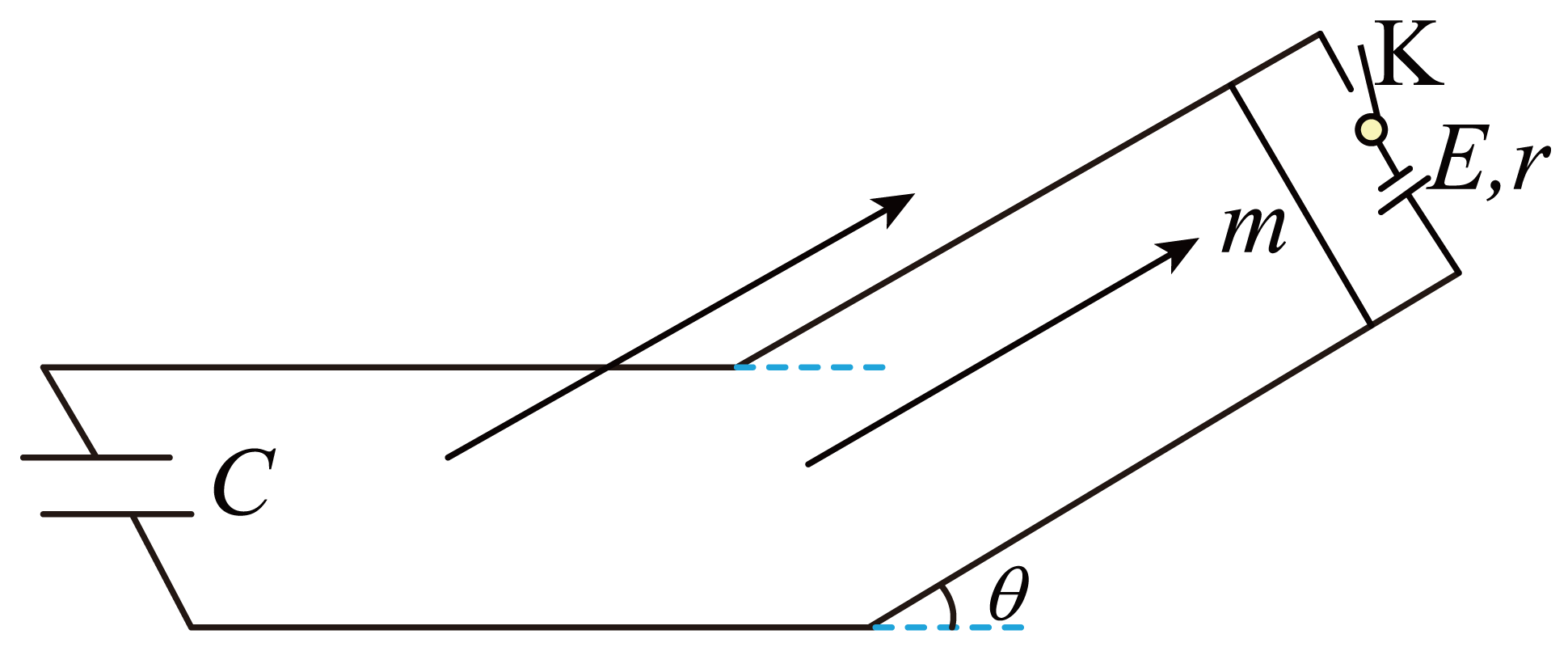

如图，足够长的金属轨道电阻不计，倾斜部分粗糙，倾角θ=37°；水平部分光滑，与倾斜部分平滑连接。轨道两端分别接有电动势E=0.4V，内阻r=1Ω的电源和容值为C=0.5F的电容，轨道所在空间有平行于倾斜轨道的匀强磁场。质量为m=0.02kg，长为L=0.5m，电阻R=4Ω的金属棒两端恰好和轨道垂直接触，棒与倾斜轨道间动摩擦因数为μ=0.5，当开关K闭合稳定时金属棒恰好不下滑，开关K打开后开始下滑，经过时间t=4.5s到达倾斜轨道末端，电容器已完成放电。（已知：sin37°=0.6，cos37°=0.8，g=10m/s² ，不考虑电磁辐射损失的能量）。求：

（1）求磁感应强度的大小B；
（2）求金属棒到倾斜轨道末端时速度的大小v；
（3）金属棒经过平滑连接部分时速度大小不变，然后在轨道水平部分运动直至达到稳定，稳定时电容器储存能量可表示为 $\text{[math]}$ ，求金属棒在水平轨道上运动过程中产生的热量Q。

如图所示是 $\text{[math]}$ 振荡电路和通过点P的电流随时间变化的规律。若把流过点P向右的电流规定为正方向，则下列说法中正确的是（）

A . 在 $\text{[math]}$ 内，电场能减小，磁场能增大 B . 在 $\text{[math]}$ 内，P的电势比点Q的电势高 C . 在 $\text{[math]}$ 内，电容器C处于充电过程中 D . 在 $\text{[math]}$ 内，电容器C的上极板带正电

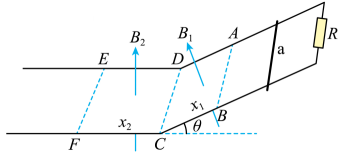

如图所示，两光滑平行导轨由水平部分和倾斜部分平滑连接而成，顶端接有 $\text{[math]}$ 的电阻，导轨电阻不计、间距为 $\text{[math]}$ 。导轨倾斜部分的倾角为 $\text{[math]}$ ，且ABCD区域有垂直导轨平面向上的磁场，磁感应强度为 $\text{[math]}$ ，该区域沿轨道方向的长度为 $\text{[math]}$ 。导轨水平部分 $\text{[math]}$ 区域有竖直向上的匀强磁场，磁感应强度为 $\text{[math]}$ （不考虑 $\text{[math]}$ 处的边界效应，可认为磁场在 $\text{[math]}$ 处立即变为竖直向上），该区域沿轨道方向的长度为 $\text{[math]}$ 。将一金属棒 $\text{[math]}$ 放在倾斜轨道某处，由静止释放后，可匀速通过 $\text{[math]}$ 磁场区域，穿过 $\text{[math]}$ 磁场区域后继续向左运动，金属棒与轨道接触良好且始终与轨道垂直。金属棒的质量为 $\text{[math]}$ 、电阻为 $\text{[math]}$ ，重力加速度为 $\text{[math]}$ ，求：

（1）金属棒在 $\text{[math]}$ 区域中做匀速运动的速度大小 $\text{[math]}$ ；
（2）金属棒穿过 $\text{[math]}$ 区域后速度的大小 $\text{[math]}$ ；
（3）金属棒从开始下滑至滑到 $\text{[math]}$ 过程中，电阻 $\text{[math]}$ 上产生的焦耳热 $\text{[math]}$ 。
