电场力 知识点题库

如图所示，一带电量为﹣q、质量为m小球用绝缘细线悬挂于O点，并置于水平方向的匀强电场中，静止时细线与竖直方向的夹角为θ，则该匀强电场的大小为，方向．

四种电场的电场线如图所示，一负电荷仅在电场力作用下由M点向N点做加速运动，且加速度越来越大，由此可以判断，该电荷所在电场是图中的（　　）

如图所示，圆O所在的平面内有匀强电场存在，电场方向与圆面平行．一个带正电荷的微粒（不计重力）从图中A点出发，以相同的初动能在圆内向各个方向运动，已知图中AB是圆的一条直径，∠BAC=30°，已知只有当该微粒从图中C点处离开圆面时的动能才能达到最大值，则平面内的电场线方向为（　　）

一匀强电场，场强方向是水平的，如图所示，一个质量为m、电量为q的带正电的小球，从O点出发，初速度的大小为u₀ ， 在电场力和重力作用下恰能沿与场强的反方向成θ角的直线运动，重力加速度为g求：

图为静电除尘器除尘机理的示意图。尘埃在电场中通过某种机制带电，在电场力的作用下向集尘极迁移并沉积，以达到除尘目的。下列表述正确的是（   ）

在静电场的某处放一个带电量为＋q 的试探电荷时，它受到的电场力为 F；移去该电荷，在该处放一个带电量为－2q 的试探电荷，其受到的电场力为（   ）

以下说法正确的是（   ）

如图所示，一光滑绝缘斜槽放在方向竖直向下，电场强度为E的匀强电场中，从斜槽顶端A沿斜槽向下释放一初速度为v₀的带负电的小球，小球质量为m，带电荷量为q，斜槽底端B与A点的竖直距离为h。则关于小球的情况，下列说法中正确的是（   ）

两个带等量正电荷的点电荷，O点为两电荷连线的中点，a点在连线的中垂线上，若在a点由静止释放一个电子，如图1所示，关于电子的运动，下列说法正确的是(   )

如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点，不计重力．下列说法正确的是(   )

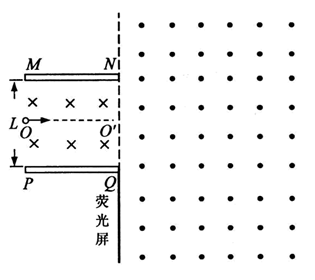

如图所示，间距为L的平行金属板MN、PQ之间有互相垂直的匀强电场和匀强磁场。MN板带正电荷，PQ板带等量负电荷，板间磁场方向垂直纸面向里， 是平行于两金属板的中心轴线。紧挨着平行金属板的右侧有一垂直纸面向外足够大的匀强偏转磁场，在其与 垂直的左边界上放置一足够大的荧光屏。在O点的离子源不断发出沿 方向的电荷量均为q、质量均为m ， 速度分别为 和 的带正电的离子束。速度为 的离子沿直线 方向运动，速度为 的离子恰好擦着极板的边缘射出平行金属板其速度方向在平行金属板间偏转了 ，两种离子都打到荧光屏上，且在荧光屏上只有一个亮点。已知在金属板MN、PQ之间匀强磁场的磁感应强度。不计离子重力和离子间相互作用。已知在金属板MN、PQ之间的匀强磁场磁感应强度 。求：

如图所示，两平行正对的金属板A、B间距为d，两板间加有如图所示的交变电压，一重力可忽略不计的带正电粒子被固定在A板附近的P处。若在t=0时刻释放该粒子，粒子会在nT时刻到达B板（n为正整数）。（题中已知物理量为d、 n和T）

如图所示，空间内存在着方向竖直向上的匀强电场E和垂直纸面向外的匀强磁场B，一个质量为m的带电液滴，在竖直平面内做圆周运动，下列说法正确的是

如图，虚线表示场源电荷Q形成电场的等势面，实线为一个带电粒子q的运动轨迹，则q所带电荷的电性与Q（选填“相同”或“相反”），q从A点沿实线运动到B点的过程中，其电势能的变化情况是。

关于电场和磁场对电荷的作用力，下列说法正确的是(    )

如图所示，虚线a、b、c表示O处点电荷的电场中的三个不同的等势面，相邻等势面的间距相等，一电子射入电场后(只受电场力作用)的运动轨迹如图中实线所示，其中1、2、3、4表示运动轨迹与等势面的交点，由此可以判定(   )

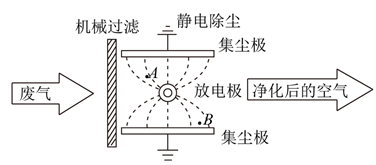

如图为静电除尘器机理示意图，图中虚线为电场线（方向未标出）。废气先经过一个机械过滤装置再进入静电除尘区，尘埃在电场中易带上电子，在电场力的作用下向集尘极迁移并沉积，以达到除尘目的，下列正确的是（   ）

如图所示一带电荷量为q＝1.0×10^－6C、质量为m＝4.0×10^－3kg的带电小球，用绝缘轻细线悬挂起来，整个装置被置于一足够大的水平向右的匀强电场的空间中。带电小球在电场中静止时细线偏离竖直方向的夹角θ＝37°。若不计空气阻力的作用，重力加速度大小g＝10m/s² ， sin37°＝0.6，cos37°＝0.8.求：

如图所示，平行板电容器连接在电源两极上，开关S闭合，一个带电油滴刚好静止在电容器两极板之间，下列说法正确的是（   ）

下列说法中正确的是（   ）
