电场力 知识点题库

如图所示，一条长为L的细线上端固定，下端拴一个质量为m的电荷量为q的小球，将它置于方向水平向右的匀强电场中，使细线竖直拉直时将小球从A点静止释放，当细线离开竖直位置偏角α=60°时，小球速度为0．求：

如图所示，在匀强电场中，将一电荷量为2×10^﹣4的负电荷由A点移到B点，其电势能增加了0.2J，已知A、B两点间距离为2cm，两点连线与电场方向成60^°角，求：

如图（a），直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v﹣t图线如图（b）所示，设a、b两点的电势分别为φ_a、φ_b ， 场强大小分别为E_a、E_b ， 粒子在a、b两点的电势能分别为W_a、W_b ， 不计重力，则有（   ）

医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度．电磁血流计由一对电极a和b以及磁极N和S构成，磁极间的磁场是均匀的．使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示．由于血液中的正负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差．在达到平衡时，血管内部的电场可看作是匀强电场，血液中的离子所受的电场力和磁场力的合力为零．在某次监测中，两触点的距离为3.0mm，血管壁的厚度可忽略，两触点间的电势差为160 µV，磁感应强度的大小为0.040T．则血流速度的近似值和电极a、b的正负为（　　）

如图所示为一组未知方向的匀强电场的电场线，将带电荷量为q=﹣1.0×10^﹣6C的点电荷由A点沿水平线移至B点，克服电场力做了2×10^﹣6J的功，已知A、B间的距离为2cm．试求：

如图所示，带电小球A、B固定在绝缘竖直杆上，带电小球C静止于光滑绝缘水平面上，且对水平面没有压力。B、C处于同一水平面上，且两者距离与A、B距离相等，A、B的带电量分别为qA、qB，则比值 为（   ）

光滑的水平面上质量分别为 、 的带同种电荷的小球A、B，以等大的速度 相向运动，但始终没有相碰，则下列说法正确的是

一匀强电场的方向竖直向上，t=0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P，不计粒子重力，则P-t关系图象是（   ）

如图，一个带电粒子以初速度v₀从A处进入某电场，实线表示电场线，虚线表示带电粒子的运动轨迹，不计带电粒子的重力，则以下说法正确的是(   )

某研究性学习小组设计了以下方法来测量物体的带电量．如图所示的小球是一个外表面镀有金属膜的空心塑料球，用绝缘丝线悬挂于O点，O点固定一个可测量丝线偏离竖直方向角度α的量角器，M、N是两块相同的、正对着竖直平行放置的金属板(加上电压后其内部电场可看作匀强电场)．另外还要用到的器材有天平、刻度尺、电压表、直流电流表、开关、滑动变阻器及导线若干．该小组的实验步骤如下，请你帮助该小组完成：

⑴用天平测出小球的质量m ， 按如图所示进行器材的安装，并用刻度尺测出M、N板之间的距离d ， 使小球带上一定的电量．

⑵连接电路(请在图中的虚线框中画出实验所用的电路图，电源、开关已经画出)．

⑶闭合开关，调节滑动变阻器滑片的位置，读出多组相应的电压表的示数和丝线的偏转角度θ.

⑷以电压U为纵坐标，以为横坐标作出过原点的直线，求出直线的斜率k.

⑸小球的带电量q＝.(用m、d、k等物理量表示)

一带电粒子从电场中的A点运动到B点，其运动轨迹如图中虚线所示，若不计粒子所受重力，下列说法中正确的是（  ）

如图所示，水平放置的平行板电容器两极板间距为d，带负电的微粒质量为m、带电荷量为q，它从上极板的边缘以初速度v₀射入，沿直线从下极板N的边缘射出，设重力加速度为g。则（   ）

如图所示，a、b、c为点电荷m产生的电场中的三条电场线，虚线MNP是带电粒子n只在电场力作用下的运动轨迹，则（   ）

如图所示,虚线A、B、C表示某电场中的三个等势面,相邻等势面间的电势差相等,一电子从右侧垂直等势面A向左进入电场,运动轨迹与等势面分别交于a、b、c三点,若电子仅受到电场力作用,其在a、b、c三点的速度大小分别为v_a、v_b、v_c,则(   )

在如图所示的匀强电场或匀强磁场B区域中，带电粒子（不计重力）做直线运动的是（  ）

如图所示，实线是匀强电场的电场线，虚线是某一带电粒子只（受静电力作用）通过该电场区域时的运动轨迹，a、b是轨迹上两点，则由此图作出的判断错误的是（   ）

如图所示，真空中的匀强电场与水平方向成15°角， 直线垂直匀强电场E，现有一质量为m、电荷量为 的小球在A点以初速度大小 方向水平向右抛出，经时间t小球下落到C点（图中未画出）时速度大小仍为 ，则小球由A点运动到C点的过程中，下列说法正确的是（    ）

如图所示，真空中有一正点电荷甲固定在O点，虚线是其在周围空间产生的电场的三个等势面，且相邻的两个等势面间电势差相同。实线是点电荷乙在电场中运动轨迹，S、M、N为运动轨迹与等势面的交点，下列说法正确的是（　　）

如图所示，质量相等带等量异种电荷的小球a、b，用长为L的轻质绝缘的细线相连，并用轻质绝缘的细线悬挂在天花板的O点，系统处于静止状态时，a、b之间的拉力大小为T₁；在a、b所在的空间加上水平方向的匀强电场，系统再次平衡时，a、b之间的连线与竖直方向的夹角为60°，O、a之间的拉力大小为T₂ ， （T₂>2T₁）静电引力常量为k，重力加速度为g，求：

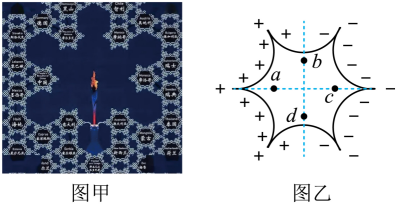

2022年北京冬奥会开幕式上，由一朵朵代表各个参赛国家的“小雪花”组成一朵“大雪花”后，奥运圣火在其中央点燃，如图甲，让全世界惊叹。某同学发现每朵“小雪花”的基本形状如图乙所示，并利用绝缘弧形细条摆成模型，若其左右分别均匀分布着等量异种电荷。a、b、c、d四点均位于对称轴上，且它们与中心点的距离均相等。则（   ）
