影响电磁铁磁性强弱的因素及其探究 知识点题库

法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻 (GMR)效应，荣获诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发现，当闭合S₁、S₂后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是（   ）

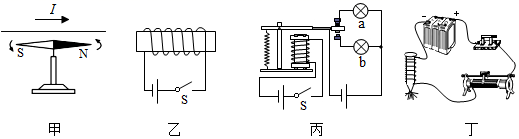

对下图中甲、乙、丙、丁四幅图解释合理的是（   ）

在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路。
⑴根据图示的情境可知， （填“甲”或“乙”）的磁性强，依据是 ，说明电流一定时， ，电磁铁磁性越强。
⑵当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 （填“增加”或“减少”），说明电流越 ，电磁铁磁性越强。

在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．关于实验原理及现象的分析，正确的是

如图所示实验装置，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯．现开关S拨在触点②位置且电流表示数为I．要使弹簧测力计的示数变大，下列操作方法能够实现的是（　　）

为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：

猜想A：电磁铁通电时有磁性，断电时没有磁性

猜想B：通过电磁铁的电流越大，它的磁性越强

猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强

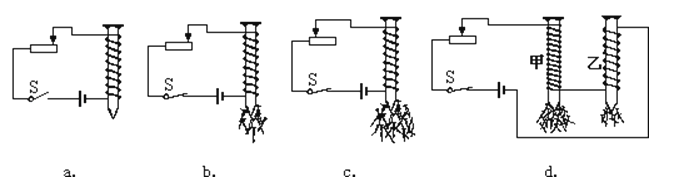

为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．如图所示的从左到右a、b、c、d为实验中观察到的四种情况．

根据小丽的猜想和实验，完成下面填空：

（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它 的不同；

（2）通过比较 两种情况，可以验证猜想A是正确的；

（3）通过比较 两种情况，可以验证猜想B是正确的；

（4）通过比较d中两电磁铁，发现猜想C不全面，应补充 的条件．

如图所示，当滑动变阻器的滑片P向右移动时（　　）

某同学连接如图所示电路研究电磁铁的磁性，为了让铁钉吸引大头针的数目增多，以下措施中可行的是（　　）

小明用如图所示电路进行“电磁铁的磁性强弱与哪些因素有关”的探究活动后，得出以下的结论，其中正确的是（   ）

①线圈中的电流越强，磁性越强

②电磁铁线圈匝数越多，磁性越强

③若将线圈A的铁钉拔出，磁性大大减弱．

如图是一种磁悬浮地球仪的示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中．下列有关地球仪说法正确的是（   ）

如图所示，在磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，则电流表的示数 ，弹簧的长度将 （选填变小、不变或变大）．

如图所示的实验装置中，下列说法正确的是（   ）

在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁A和B，设计了如图所示的电路．

如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（   ）

小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据网络搜索的如图所示电路(R是一个压敏电阻)分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变，衔铁与触点2接触，电动机的转速变 。

如图所示，闭合开关S，通电螺线管上方的小磁针静止时，小磁针的N极指向右，则电源的右端为极。在滑动变阻器的滑片P从a端向b端滑动过程中，通电螺线管的磁性（选填“逐渐增强”“逐渐减弱”或“始终不变”）。

探究影响电磁铁磁性强弱的因素

如图所示是探究电磁铁磁性特点的电路图，闭合开关后，其电磁铁的A端是极，当滑动变阻器的滑片P向a端滑动时，电流表的示数（选填“变大”“变小”或“不变”），电磁铁的磁性（选填“变强”“变弱”或“不变”）。

如图所示，闭合开关S，电磁铁的北极在端（填“A”或“B”），将滑动变阻器的滑片P向右移动时，电磁铁的磁性将 （填 “变强”或“变弱”）．

如图所示的四幅图都是有关电与磁的知识，其中描述正确的是（   ）
