电压表的连接 知识点题库

如图所示,闭合开关S后,张凯想用电压表测量灯泡L1两端的电压,则电压表应接在(  )

A . a、b之间,且a与电压表“﹣”接线柱连接 B . a、b之间,且b与电压表“﹣”接线柱连接 C . c、d之间,且c与电压表“﹣”接线柱连接 D . c、d之间,且d与电压表“﹣”接线柱连接
如图所示,当开关S闭合后,要使电阻R1、R2并联,请在圆圈内填入适合的电表

灯L1与灯L2串联,先用电压表测灯L1两端的电压,如图所示再测灯L2两端的电压时,只将电压表接A的一端改接C,这种接(填“正确”或“不正确”).原因是


在图中的○里填上适当的电表符号,使之成为正确的电路图 .


如图所示电路,L1、L2、L3是三盏相同的灯泡,V1的示数为6 V,V2的示数也为6 V,问:

  1. (1) L1、L2、L3的连接方式是怎样的?
  2. (2) V1、V2分别测的是什么电压?
  3. (3) A、B间的电压值为多大?
如图所示电路,当S1、S2闭合后,两用电器联,此时电压表所测量的是的电压。

小雅同学在做电学实验时,不小心将电压表和电流表的位置互换了,如图所示,如果此时将开关闭合,则(   )



A . 两表部可能被烧坏 B . 两表都不会被烧坏 C . 电流表不会被烧坏 D . 电压表不会被烧坏,电流表可能被烧坏
在图中,将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求电键S闭合后,电流方向如图,电压表测电阻两端电压。

下面四幅电路图中,仪表使用正确的是(   )
A . B . C . D .
在如图所示的电路中,①、②、③是三块电表(两块电流表、一块电压表),闭合开关灯L1与L2并联,电路中是电压表。(选填“①”、“②”或“③”)

图片_x0020_2053622899

如图所示的各电路图中,电流表和电压表的连接都正确的是(  )
A . _x0000_i1108 B . 图片_x0020_100005 C . 图片_x0020_100006 D . 图片_x0020_100007
用电压表测某段电路的电压时,应将电压表(选填“并”或“串”)联在该电路两端,被测电压(选填“能”或“不能”)超过它的量程。
如图所示,电源电压为6V,闭合开关,电压表示数为3.8V,则(    )

  图片_x0020_100006

A . L1两端电压为2.2V B . 电源与L1两端电压之和为3.8V C . 电压表测的L1两端电压 D . L2两端电压为2.2V
下列有关电流表和电压表的使用,说法正确的是(   )
A . 电压表一定不能直接与电源串联 B . 电流应从表的“+”接线柱流入,从“-”接线柱流出 C . 使用电流表、电压表时,其量程可以随意选择 D . 电流表应与待测用电器并联,以测量通过该用电器的电流
如图所示,在图中的圆圈中填入电压表或电流表,闭合开关后,两灯都发光。(根据要求作图)。

图片_x0020_100011

如图所示,电流表和电压表接法正确的是(    )
A . B . C . D .
如图所示电路图中,电压表测量的是灯泡两端电压。

如图所示,当开关闭合时,用电压表能测出灯L1两端电压的是(   )
A . B . C . D .

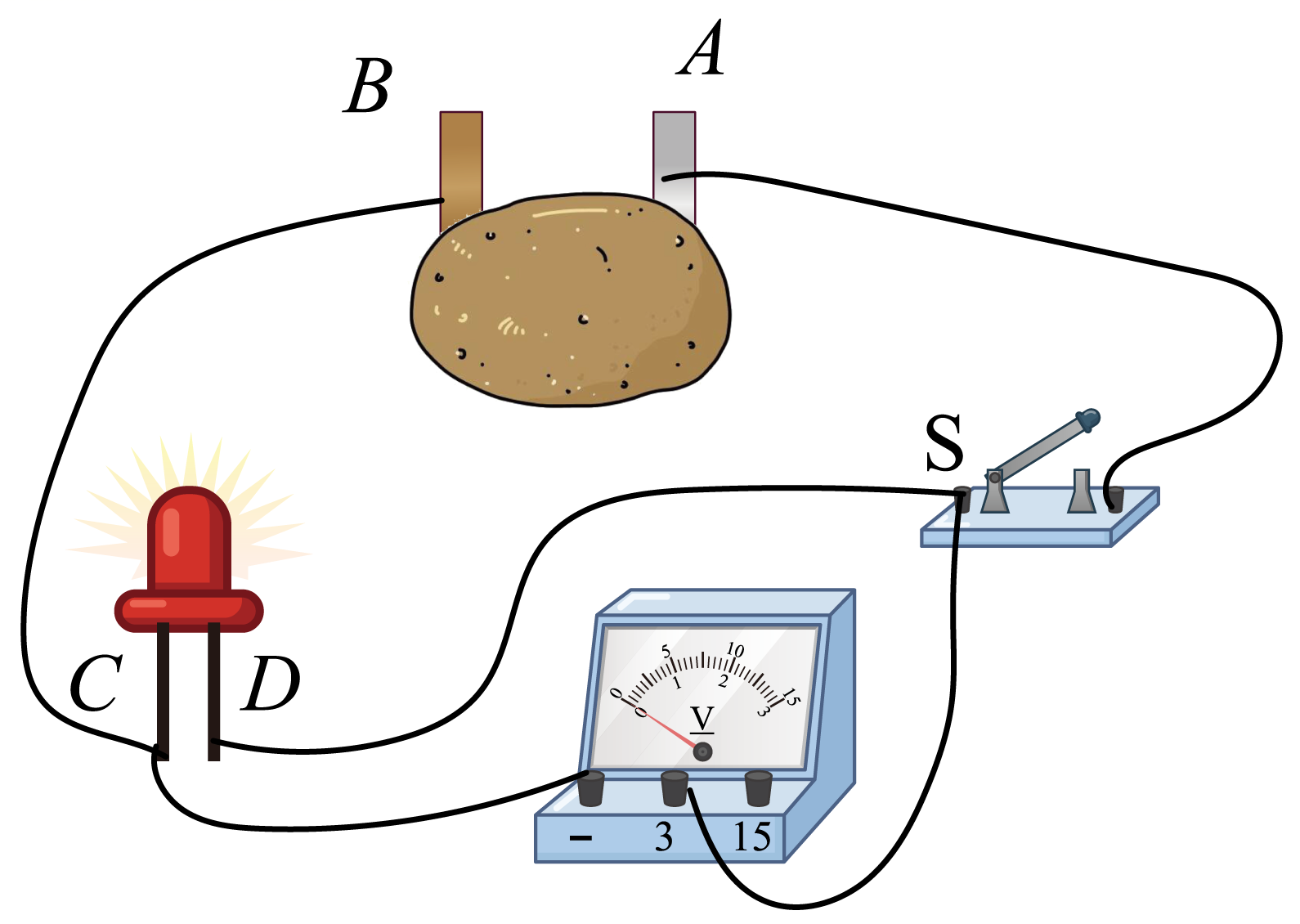

如图所示,将A、B两种不同的金属片分别插入土豆,制成“土豆电池”。闭合开关S,发光二极管发光,电压表有示数,则金属片是“土豆电池”的正极,脚是发光二极管的正极。(填字母)

体重是评价人体健康状况的重要指标.小明同学用图中电路设计电子体重秤,两电表中适合改装为体重秤表盘的是(   )

A . 只能是电压表 B . 只能是电流表 C . 两者都适合 D . 两者都不适合
