如图所示，在圆圈内分别填入正确的电表符号，使开关闭合后两灯都能发光。

如图所示，电压表能测L₁灯两端电压的是( )

A .

B .

C .

D .

在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合开关S后，电压表示数最小的是（）

A .

B .

C .

D .

一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为（）

A . 0～0.6A，0～3V B . 0～0.6A，0～15V C . 0～3A，0～3V D . 0～3A，0～15V

如图所示，灯L₁和L₂是两只相同的灯泡，a、b是电流表或电压表 . 闭合开关S后，两灯都能发光，则下列判断正确的是（）

A . a、b均为电流表 B . a、b均为电压表 C . a为电流表，b为电压表 D . a为电压表，b为电流表

电学实验中，电流表应在电路中，电压表应在电路中（均选填“串联”或“并联”）．图所示装置可做“探究与哪些因素有关”的实验。

在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡 $\text{[math]}$ 、 $\text{[math]}$ 串联起来接到电源 $\text{[math]}$ ，如图 $\text{[math]}$ 所示：

（1）闭合开关后，两灯均不亮，当分别把电压表并联接在图中 $\text{[math]}$ 两点， $\text{[math]}$ 两点及 $\text{[math]}$ 两点时，测得的数据是： $\text{[math]}$ ， $\text{[math]}$ ， $\text{[math]}$ ，则故障可能是．
（2）排除故障后实验正常进行，分别反电压表连在图中 $\text{[math]}$ 两点、 $\text{[math]}$ 两点及 $\text{[math]}$ 两点，观察电压表示数，并记录数据．通过测量得到了三组实验数据如表：
分析三组实验数据，可得出结论的表达式是．
（3）实验完成后，同组的小杨同学认为，每次操作都需要将电压表拆接至 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 两端，太过繁琐，她认为只需进行两个简单的操作就可以了，如图 $\text{[math]}$ 所示：
①在测 $\text{[math]}$ 两端的电压时，只需将电压表所接的 $\text{[math]}$ 接点不动，只断开 $\text{[math]}$ 接点，并改接到 $\text{[math]}$ 接点上；
②测总电压时，只需将电压表所接的 $\text{[math]}$ 接点不动，只断开 $\text{[math]}$ 接点，并改接到 $\text{[math]}$ 接点上．聪明的小亮同学马上对她的方法给予了否定：
他认为在进行操作①时，会出现的问题是；
而在进行操作②时，会出现的问题是．
（4）学习滑动变阻器后，小明想利用滑动变阻器接入电路进行多次实验，设计了如图所示电路．设计要求电压表测灯泡 $\text{[math]}$ 两端电压且滑动变阻器滑片向右移灯变亮，请在图中完成电路连接实物图（导线不得交叉）．

某同学用如图所示的电路测一个电阻的阻值，两表的量程都选择正确，但连接时，不慎把两表的位置对调接入了电路，闭合开关后，则（）

A . 电流表、电压表都可能被烧坏 B . 电流表烧坏，电压表读数为零 C . 电流表有读数，电压表读数为零 D . 电流表读数几乎为零，电压表有读数

（1）在下左图“○”中，填入伏特表和安培表的符号，并标明它们的“+”、“—”接线柱。
（2）按下面要求连接下图中的实物图：
①伏特表测量灯泡两端电压，
②变阻器能改变通过灯泡的电流强度，而且滑片向 C 端滑动时变阻器电阻增大，
③安培表测量通过灯泡的电流强度。

请在如图中的圆圈内填上电压表或电流表的符号，使两个电阻组成并联电路。

如图所示的电路中，电表是表（选填“电流”、“电压”）。在连接电路的过程中，应电键(填“断开”或“闭合”)，在图示实验中，该电表测量的是。

在图中的〇里填上适当的电表符号，使之成为正确的电路图。

在图中的○里填上适当的电表符号，使之成为正确的电路图。

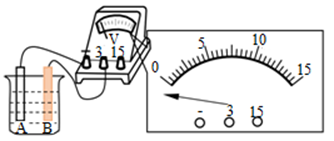

将两片不同的金属片A、B浸在盐水中，这就是一个电池。该电池对外供电时，将能转化为能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是（选填“正”或“负”）极。

图片_x0020_100027

如图所示的电路图，当闭合开关S后，电阻R₁、R₂并联，电路正常工作，则（）

A . 甲接电流表，乙接电压表 B . 甲、乙均接在电压表 C . 甲、乙均接在电流表 D . 甲接电压表，乙接电流表

（1）如图所示，试在甲、乙两个“○”内选填“电压表”和“电流表”的符号，使两灯组成并联电路；
（2）如图所示，在杠杆AB上挂了一个重为G的物体，为使杠杆在图中的位置静止。请在杠杆上画出最小的动力F和它的力臂。

如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）

A . 电压表不可能同时测得 $\text{[math]}$ 、 $\text{[math]}$ 两端的电压 B . $\text{[math]}$ 、 $\text{[math]}$ 不能同时闭合，否则电路将短路 C . 若 $\text{[math]}$ 、 $\text{[math]}$ 都断开，电压表示数为零 D . 若在测得 $\text{[math]}$ 两端的电压后，只需断开 $\text{[math]}$ 、闭合 $\text{[math]}$ ，就能直接测出 $\text{[math]}$ 两端的电压

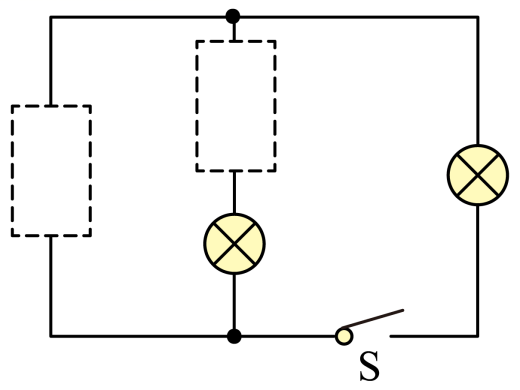

在如图虚线框中选填入电池、电流表或电压表的符号，使电路成为串联电路。

在如图所示电路中的○里填上适当的电表符号，使之在闭合开关S后，完全相同的两灯均能正常发光。

在图所示的电路的○内，填上适当的电表符号，使开关S闭合时两灯均能发亮。
