下列说法中不正确的是（）

A . 我国家庭电路的电压为220V B . 只要将导体连入电路，电路中就有电流 C . 滑动变阻器是通过改变接入电路中电阻丝长度改变接入电路电阻的 D . 无论是电流表或电压表，电流都是从正接线柱流入，从负接线柱流出

如图所示，当开关S闭合后，要使电阻R₁、R₂并联，甲表是、乙表是。

如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。

如图所示，电压表的接法正确的是（　　）

A .

B .

C .

D .

在图所示的电路中将电源、电流表和电压表三个元件符号正确填入电路的空缺处，要求：闭合电键S，滑动变阻器的滑片P向右移动时只有一个电表的示数变大.

下列说法中正确的是（）

A . 在电路中，开关的位置改变并不影响它对用电器的控制作用 B . 用电流表测量电路中电流实验中，为减少电能损耗，读取电流表的示数后要尽快断开电路 C . 并联电路干路上的电流等于各支路上的电流之和，各支路上的电流大小一定不同 D . 电路两端有电压，电路中就有电流

在“用电压表测电压”实验中，连接电路时，电键应处于状态（选填“闭合”或“断开”），电压表应与被测物体联连接（选填“串”或“并”），且电压表的接线柱靠近电源正极一侧。能与电源两端直接相连的是（选填“电压表”或“电流表”）

如图所示是小明“探究串联电路中电压的关系”的实验电路图。

（1）实验步骤
A．按图甲所示接好电路，在连接电路的过程中，开关应。检查电路无误后，闭合开关前，滑片P应置于最端。
B．滑片P移到适当位置，用电压表测出定值电阻R₀两端的电压U₁ ．
C．。
D．保持滑片P不动，用电压表测出a、b两点之间的电压U。
E．移动滑片P的位置，重复步骤B、C、D两次。
（2）讨论交流
小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和。而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和。请你帮她们分析原因是。这样得出的结论具有性，是不科学的。
（3）小明测电阻R₀两端的电压时，电压表示数如图乙所示，则此时R₀两端的电压为。
（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R₀外，其余都没有问题，则电路中存在的故障可能是。为进一步确定故障，应将电压表接在两端，并观察电压表有无示数。
（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因。

在如图所示电路中的甲乙圆圈内填上“小灯泡”或“电流表”的符号，可使两个小灯泡正常工作。

画出下如图中开关S₁和S₂闭合时的等效电路图。

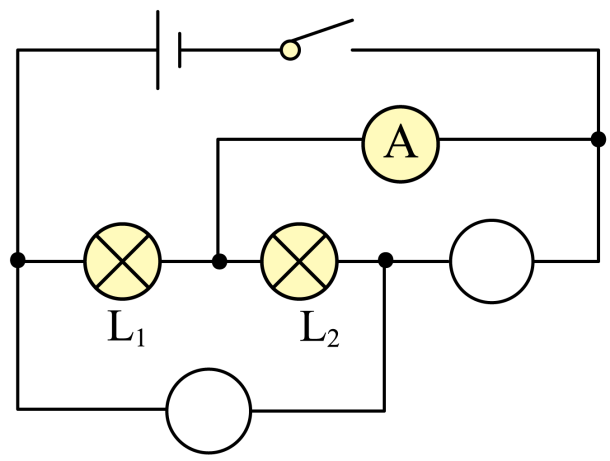

如图所示的电路里，在圆圈a，b，c上连接适当电表，使灯L₁和L₂并联且能发光，那么a应是；b是；c是．

在探究“电阻上的电流跟两端电压关系”的实验过程中

（2）为了检验猜想是否正确，小刚设计了如图甲所示的电路图．其中电源为两节干电池，电阻R为10 $\text{[math]}$ ，变阻器R’标有“20 $\text{[math]}$ 1A”字样．

①请你帮他选量程，电压表应选量程．

②按电路图将乙图中未连接处补画上．

③下表是小刚记录的数据，从数据中可以看出小刚是将变阻器的滑片向（填电路图上的a或b)移动的．请你替小刚写出结论，填在下表中.

（3）小刚还想用这个电路测一下小灯泡的电阻和电功率，于是他将电阻R换成一只额定电压2.5v的小灯泡(阻值约为8 $\text{[math]}$ )．闭合开关s后，当电压表的示数为2·5V时，电流表示数如图丙所示，则小灯泡的电阻是 $\text{[math]}$ ，额定电功率为W·

（1）如图1，为地磁场示意图，请在图中标出地磁的S极和小磁针的N极。
（2）在图2虚线框中填入电池和电表的符号，使电路成为并联电路。
（3）图3为某学校宿含楼的一盏螺纹灯及控制电路示意图，要求周一到周五的夜里彻夜通明，周末的夜里则不需要接通，按要求将电路图连接完整（光控开关在天黑时自动闭合，天亮时自动断开，手动开关要人手控制）
