电压表的连接知识点题库

如图所示的电路，电源电压为6V，电灯L₁上的电压为1.5V，则电压表的示数（）

A . 1.5V B . 4.5V C . 6V D . 7.5V

作图题

（1）请作出图甲中：①力F的力臂l；②杠杆受到的阻力F₂ ．
（2）如图乙所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L₁与L₂串联
（3）如图丙所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：①两灯泡并联；②电流表测灯L₁的电流；③闭合开关后，向左端移动滑动变阻器的滑片P，两灯均变暗．

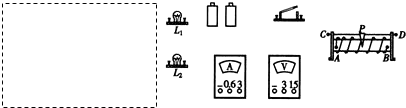

设计电路．要求：L₁和L₂串联，电流表测L₁的电流，电压表测L₂两端的电压，滑动变阻器控制电路中的电流不超过0.5A．在虚框内画出电路图，并用铅笔线代替导线将图中的元件连接起来．

在研究“串联电路电压特点”的实验中，某同学进行了如下探究。

（1）（实验步骤）①连接好如图所示电路，闭合开关观察两灯发光情况。
②分别用电压表测灯L₁、L₂和电源两端电压，并将读数记录在表内。
③请你用笔画线代替导线，将电压表接入电路中，测出电源电压。
（2）（得出结论）比较表中数据可知：串联电路的总电压等于各分电压之和。
（反思交流）要使上述结论更具普遍性，同学们讨论了以下三种方案：
方案甲：反复断开、闭合开关，测出各电压值；
方案乙：更换不同规格的灯泡，测出各电压值；
方案丙：增加电池节数，测出各电压值。
以上三种方案，你认为可行的是。

如图甲所示的电路中，电灯L₁的电阻为10 Ω，开关闭合后，

、

的示数分别如图乙所示，则

的示数为V，L₂两端的电压为V，通过L₁的电流为A.

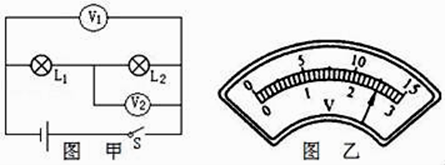

小明按如图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V₁和V₂的指针完全一样，如图乙如示，则L₁两端电压为V，L₂两端电压为V。

在如图电路的圆圈内填入适当的电表符号，要求闭合电键S后两灯都能发光。

在图所示的电路的

内，填上适当的电表符号，使开关S闭合时两灯均能发亮。

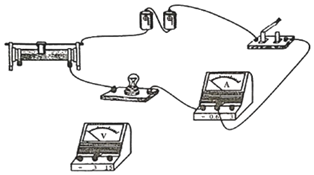

下图是测量小灯泡电阻的实物图，用笔画代替导线把图补充完整，导线不能交叉。

（1）请在答题卡上画出与实物电路连接图对应的电路图。
（2）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图14笔画线连接好符合上述特点的电冰箱工作电路图.
（3）请在图中两个虚线方框内画出干电池和电压表的元件符号，闭合开关S后，使小灯泡L₁和L₂组成串联电路。

如图所示的电路中，闭合开关S后，灯L₁和L₂的连接方式是（选填“串联”或“并联”），电压表测的是灯（选填“L₁”或“L₂”）两端的电压。

图片_x0020_100041

在如下图所示的四个电路中，所有电路元件都是合格完好且规格参数都是合适的，开关均闭合后灯泡都能发光（有电流通过）且电流表、电压表都有示数的是（）

A .

B .

C .

D .

下列说法正确的是（）

A . 只要有电压,电路中就一定有电流 B . 电压表和电流表都能直接接在电源的两极 C . 千瓦、千瓦时和焦耳部是电能的单位 D . 消耗了多少电能,电流就做了多少功。

科学探究：苹果电池的电压大小 $\text{[math]}$ 与电极插入苹果的深度 $\text{[math]}$ 的关系．在苹果中插入铜片和锌片就能成为一个苹果电池，铜片是电池的正电极，锌片是负电极，那么苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究．

图片_x0020_483877852
