电压表的连接 知识点题库

（1） 在如图甲所示电路中的○内填上适当的电表符号，使电阻R₁与R₂并联。

   图甲

（2） 请将图乙中的开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电.

图乙

（3） 如图丙所示，根据电源的正负极标出磁感线的方向、小磁针N、S极.

图丙

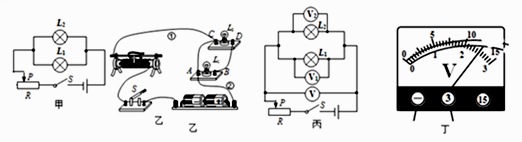

（1） 小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现 （选填“开路”或“短路”）现象，小灯泡L₁、L₂都不会亮，还可能造成变阻器或 损坏.

（2） 小亮只更改跟L₁、L₂的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了.他的做法可能是 （指出一种即可）

（3） 接下来，他们按图丙所示电路图连接了三个电压表.实验过程中，通过调节滑动变阻器使电压表V₁的示数如图丁所示，则电压表V的示数是 V，若L₂标有“2.5V，1W”字样，此时通过L₂的电流是 A.

（4） 他们在电路中串联滑动变阻器的作用是 ，闭合开关前，变阻器的滑片P应置于 端（选填“左”或“右”）.
