电流和电路 知识点题库

有甲、乙、丙三个带电体，甲物体吸引乙物体，乙物体排斥丙物体。如果丙物体带正电，则甲物体带电。

把两个标有“3.8V”字样的小灯泡串联起来，接在如图所示的电路中。闭合开关，两个小灯泡都发光。若把一根导线接在小灯泡L₂的两端，则通过小灯泡L₁的电流（“变大”、“变小”或“不变”），小灯泡L₂（“熄灭”或“仍发光”），

现有A、B、C三个轻质小球，已知A带正电，A和B互相吸引，C和A互相排斥，则（   ）

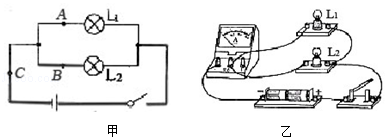

小鹏和小明一起做“探究并联电路中电流的规律”实验。

通过某导体的电流为0.3安，10秒内通过其横截面的电荷量为库；若该导体两端的电压为3伏，则这段时间内电流做的功为焦，其电阻为欧。

在如图所示的电路中，电阻R₁的阻值为10欧，电阻R₂的阻值为20欧．闭合电键S，电流表A₁的示数为0.6安．求：

下列应用中，主要应用了这些物质的什么特性。(1)用铜做电线芯：；(2)用塑料做锅铲的柄：；(3)用金刚石做钻头：。

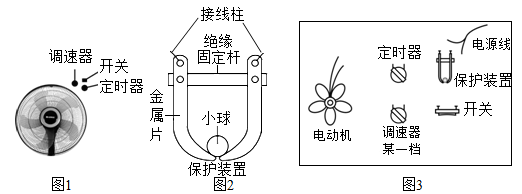

某品牌的一款风扇如图所示，它的控制装置主要有开关、定时器、调速器以及安装在内部的保护装置。保护装置的结构如图所示，当风扇发生倾斜或倾倒时，小球会滚向一侧，使电路断开，起到保护风扇的作用：



为了提醒驾驶员系好安全带，汽车一般都设置有“安全带指示灯”。当安全带系好时，相当于闭合开关 S，指示灯 L 不亮；安全带未系好时，相当于断开开关 S，指示灯L 发光。图中符合上述要求的电路图是（   ）

如图所示的电路，电源电压不变，闭合开关S₁ ， 灯L₁发光，再闭合开关S₂ ， 下列说法正确的是（   ）

为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（   ）

如图甲所示是常见的电热液体蚊香器。

下列学习用品中，属于导体的是（   ）

如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．按钮相当干电路中的；红灯和绿灯是联的．红绿灯实际上是发光二极管，它是由材料制成的．

电荷的定向移动形成了，它的方向和  （选填“正”或“负”）电荷定向移动的方向相同。

如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是

生活处处有物理，留心观察皆学问。对以下现象的解释正确的是（   ）

某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（   ）

如图所示，当开关S闭合，A₁表示数为0.3A，已知流过灯L₁与L₂的电流之比I₁∶I₂＝1∶2，求：

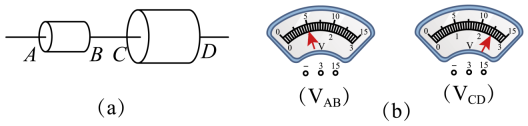

如图（a）所示，长度相同、粗细不同的同种金属棒AB和CD串联在电路中。则通过AB的电流通过CD的电流（选填“大于”、“等于”或“小于”）。用电压表测得AB和CD两端的电压如图（b）所示，则AB两端的电压为伏。
