电流和电路知识点题库

如图所示，闭合开关S后，电流表A的示数为0.3A，电流表A₁的示数为0.1A，则通过电阻R₁的电流为A，通过电阻R₂的电流为A。

在测量额定电压为3.8V的小灯泡电功率实验中，小明同学连接了如图甲所示的电路（电源电压4.5V保持不变，电路元件完好，接线柱接线牢固）。

（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表的示数将，电压表的示数将（两空均选填“变化”或“不变”）。
（2）检查电路发现一处错误，指出连接错误的导线是（填“a”、“b”、“c”或“d”）。
（3）排除故障后，继续实验，分别记下了多组对应的电压表和电流表的示数，并绘制了如图乙所示的I﹣U图象。某次实验时电流表示数如图丙所示，电流表的示数为A，此时小灯泡的电阻是Ω；当小灯泡正常发光时，它的额定功率是W。
（4）若实验过程中电压表的大量程损坏，在不添加任何器材的情况下，请你在答题卡中的方框内设计能测量小灯泡额定功率的实验电路图。

在水银、硅、铁、玻璃中，属于半导体材料的是。太阳能电池可将太阳能直接转化为。在输电导线、发电机线圈、电炉丝中，不可能应用超导材料的是。

下面所示的四个电路中，开关S闭合后，电源被短路的电路是（）

A .

B .

C .

D .

小刚和小强在组成串并联电路的实验中

（1）在连接电路的过程中，开关应该（选填“断开“或”闭合“）。
（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将(选填“不会发光”或“会被烧坏”)，出现（选填“断路”、“短路”或“通路”)现象。
（3）小刚想将电路全部拆散，重新连接。小强认为只需拆除(填字母)这一根导线，就能成为串联电路。
（4）连接成串联电路后，若把L的灯泡拧下来，则看到的现象是L₂(选填“亮”或者“不亮”)，说明在串联电路中，各个用电器之间(选填“互不”“相互”)影响。
（5）小刚发现教室的电风扇转动时教室的灯是可以不亮的，由此判断它们的连接方式是联的。

某导体接在电压为2伏的电路中，通过它的电流是0.1安。求：

（1） 2分钟内通过该电阻的电量是多少？
（2）该导体的电阻为多少欧姆？
（3）若把它接到4伏的电路中，通过它的电流是多少？

烘托欢乐气氛的各个小彩灯属于属于电路；公路两旁的路灯电路属于电路。

在生产和生活中，人们常根据物质不同的属性选择材料，下面属于主要从弹性的角度考虑选材的是（）

A . 用钨作为白炽灯泡灯丝的材料 B . 用橡胶作为汽车轮胎的材料 C . 用铝合金作为制作飞机的材料 D . 用塑料作为插座外壳的材料

如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是（）

A . 金属杆 B . 瓷筒 C . 电阻丝 D . 金属滑片

（1）根据实物连接图画出对应的电路图。
（2）在图中所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关S后，灯L₁和L₂都能发光，且电流表只测量通过灯L₂的电流。

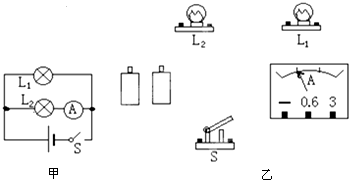

如图甲所示的电路中，用电流表测通过L₂的电流（约500mA）。请用笔画线代替导线按电路图把图乙所示的实物连接起来，连线不要交叉。

图片_x0020_100019

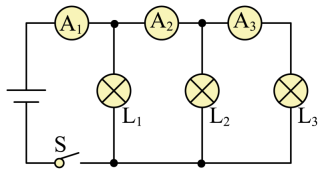

小明连接了如图所示的电路，下列对电路的分析错误的是（）

图片_x0020_100015

A . $\text{[math]}$ 与 $\text{[math]}$ 并联 B . 电流表 $\text{[math]}$ 测量的是 $\text{[math]}$ 的电流 C . 电流表 $\text{[math]}$ 测量的是电路的总电流 D . 电压表V只能测出 $\text{[math]}$ 的电压

关于微观粒子，请将①电子②分子③质子，按尺寸从小到大排列顺序为：（填数字序号）；构成物质世界的各种原子都有相似的结构，原子中心的原子核由和中子组成，原子核周围带负电的绕核高速运动。

按图所示的实物连接图，在方框内画出电路图：

小明家有一辆小汽车，他发现汽车上许多地方都用到了物理知识，下面是他思考的问题，请你帮他补充完整．

（1）一次检修同侧前、后两个方向灯时，发现前面的灯发光，后面的不发光，说明这两灯是(选填 “串联"或“并联”)
（2）调试四冲程光油发动机的过程中，飞轮转了3000转，则该过程中发动机（）

A . 完成3000个冲程 B . 完成6000个冲程 C . 对外做功3000次 D . 对外做功6000次
（3）如图乙所示是车用器电池铭牌的一部分，给蓄电池充电时（）

A . 电能转化为化学能 B . 化学能转化为电能 C . 它相当于电路中的电源 D . 它相当于电路中的用电器
