电流和电路知识点题库

在如图所示的电路中，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，求流经L₁的电流大小．

关于如图所示电路，叙述正确的是（）

A . A₁表测量灯L₁的电流 B . A₂表测量L₂的电流 C . A₃表测量灯L₁和L₂的总电流 D . A₁表测量灯L₁和L₂的总电流

在图甲中，闭合开关后，通过灯泡L₁的电流为0.5A，通过灯泡L₂的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来．

在如图所示的电路中，下列说法中可能正确的是（）

图片_x0020_100036

A . 闭合S₁、S₂ ，断开S₃时，灯泡L₁和L₂均发光 B . 闭合S₂ ，断开S₁、S₃时，灯泡L₁和L₂均发光 C . 闭合S₂、S₃ ，断开S₁时，灯泡L₂发光而灯泡L₁不发光 D . 闭合S₁、S₂、S₃时，灯泡L₁和L₂均不发光

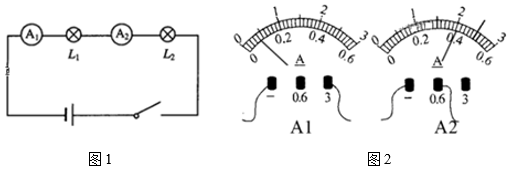

某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图1所示，闭合开关后，两电流表指针偏转情况如图2．

图片_x0020_1226012719

甲、乙两电阻的电流与电压的关系如图所示，将甲、乙串联后接在电压为3V的电源两端，则流过电阻甲的电流为（）

图片_x0020_100010

A . 0.6A B . 0. 4A C . 0.2A D . 0. 1A

如图所示，L是“12V 6W”的小灯泡，R₁是定值电阻，R₂是滑动变阻器（阻值0—24Ω），设电源电压和灯泡电阻不变.

图片_x0020_249068674

（1）求小灯泡的电阻值.
（2）闭合开关S、S₁.滑片P在a端时，小灯泡恰能正常发光，电流表示数为0.9A，求R₁的阻值.若滑动变阻器的滑片向右移至某处时，电流表示数为0.8A，求此时电路消耗的总功率.
（3）闭合开关S，断开开关S₁ ，求在滑片P移动过程中，灯泡消耗的最小功率.

如图所示是常用手电筒的剖面图，观察它的结构，按钮是电路中的，金属外壳是电路中的。并画出手电筒的电路图。

图片_x0020_100020 图片_x0020_100021

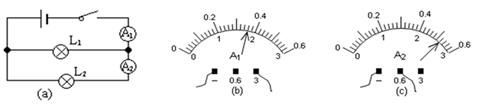

如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，A₁测得的电流大小为，A₂测得的电流大小为，则电灯L₁中的电流大小是。

图片_x0020_100017

小明同学利用如图所示的电路“探究并联电路中干路和支路电流的关系”，请你帮助完成下列问题：

图片_x0020_100024 图片_x0020_100025 图片_x0020_100026

（1）如甲图所示，如果要先测量B点的电流，请用笔画线代替导线在图乙中将实物电路连接完整(连接时导线不能交叉)；
（2）如果小明将电流表接A处，闭合开关后，观察到灯L₂发光，但灯L₁不发光，电流表的示数为零，则电路可能存在的故障是：；(正确写出一种即可)
（3）如果小明在测量B处的电流时，闭合开关后，发现电流表的指针向左偏转如图丙所示，其原因：；排除故障后，如果电流表测得B处的电流为0.24A，请在丁图中画出此时电流表指针所指的位置；
（4）实验过程中，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流值如下表，根据表格中记录的数据可以初步得出的实验结论是；为使实验结论更准确，更具普遍性，你对本实验的改进建议是(正确写出一条即可)。

测量的位置

A点电流I₁

B点电流I₂

C点电流I_干

电流I/A

0.28

0.24

0.52

如图所示是一款迷你暖手宝，它内置锂电池，利用USB接口充电，内部发热片发热。下列说法正确的是（）

图片_x0020_100011

A . 暖手宝充电的过程，是电流做功的过程 B . 暖手宝发热的过程，是机械能转化成内能的过程 C . 用暖手宝取暖时，手因为含有的热量增加而感到暖和 D . 无论暖手宝充电还是发热的过程，锂电池在电路中都是电源

图示电压表的示数是V，电流表的示数是A。

图片_x0020_100043

小江发现，塑料吸管与一些不同物品摩擦后，再去接触验电器金属球，能使验电器的箔片张开（如图所示），由此可推知（）

图片_x0020_100015

A . 塑料吸管带正电 B . 塑料吸管带负电 C . 塑料吸管不是导体 D . 验电器的两片金属箔带同种电荷

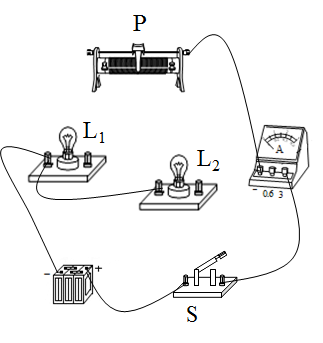

如图所示，以笔线代替导线连接电路，要求： $\text{[math]}$ 能发光，开关S只可以控制小灯泡 $\text{[math]}$ 的发光情况，且当S闭合后向右移动滑动变阻器的滑片P时电流表的示数变大。

如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测通器”把它们区分开。小华将A、B连在一起时，小明将“测通器”连接在D、F两端，灯泡发光；小华将B、C连在一起时，小明将“测通器”连在D、E两端，灯泡发光。下列判断正确的是（）

A . A和F是同一根电线 B . B和D是同一根电线 C . B和F是同一根电线 D . C和E是同一根电线

生活中蕴含着很多物理知识：电视机屏幕上容易沾灰，是由于带电体有性质；烈日下，操场上单杠的温度会升高，这是通过的方式改变其内能的。

下列数据中最接近实际的是（）

A . 课桌的质量约为50g B . 日光灯正常发光的电流约为180mA C . 高铁列车正常行驶的速度约为80km/h D . 令人舒适的房间温度约为37℃

如图所示，图甲中木块的长度为cm；天平平衡时，右盘中砝码和游码的位置如图乙所示，则被测物体的质量为g；若使用如图丙所示的电流表直接测电流，若指针最后如图丁所示，则实际的电流值为A。

在空间站失重环境下，书写并非易事：

（1）用铅笔书写，飞溅的铅笔芯颗粒（石墨材料）导电性能极佳，进入电器会导致电路发生故障；
（2）用钢笔书写，墨水不会自动往下流，导致书写断断续续。为此，美国于1965年设计出如图甲所示的“太空圆珠笔”。书写过程中，笔尖与纸张的摩擦类型属于摩擦，笔芯内氮气的质量，密度；
（3） 2021年9月的“开学第一课”，航天员刘伯明在空间站用毛笔写下了“理想”二字，如图乙所示，书写过程中墨汁附着在毛笔上并没有四处飞溅，从分子角度而言，这是因为。

测量的位置	A点电流I₁	B点电流I₂	C点电流I_干
电流I/A	0.28	0.24	0.52
