如图所示为一种声光警报器的电路图，闭合开关S₁和S₂后，会出现的现象是（）

A . 灯不亮，铃响 B . 灯亮，铃响 C . 灯不亮，铃不响 D . 灯亮，铃不响

芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种办法进行判断，请你分析每一种办法的理由：

（1）打开电视机可以正常观看电视节目，这说明。
（2）取下灯泡，用电池做电源，连接灯泡、电池和电流表，组成电路观察电流表发现指针无偏转，这说明：。

小明在“用电流表测电流的实验”中:

（1）连接电路时,开关应处于（选填“断开”或“闭合”）状态,电流表应先用（选填“较大”或“较小”）量程试触；
（2）小明在连接好电路之后闭合开关，看到如图所示的情景，那他将要进行的操作是（填序号）。
A.将电流表的正负接线柱调换过来；B.电流表选择更大的一档量程。

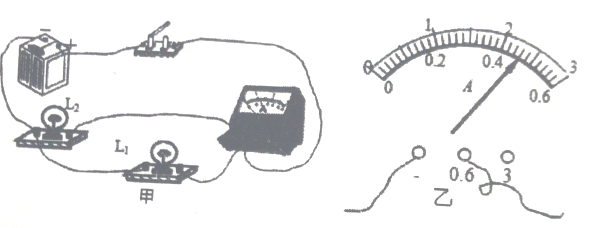

（3）改正错误后连接的电路如图所示，则电流表测的是灯的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是A。
（4）若合上开关后，灯均亮，但电流表指针不发生偏转，那么原因可能是（填序号）
A.电流表内部断路 B.开关处接触不良 C.电流表被短接 D.电源供电不足

取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合(如图)．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是( )

A . 甲和乙都不变 B . 甲变小，乙张开 C . 甲变大，乙不变 D . 甲闭合，乙张开

如图所示小明将鼓鼓的气球在衣服上摩擦了几下，将它们靠近小莉的头发，发现小莉的头发被吸了上来，这是因为

有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都关；拧下其中任一灯泡，另一灯都亮。图乙中，符合要求的电路图是（）

A . A B . B C . C D . D

如图所示的电路中，分别闭合开关S₁、S₂和S₃ ，则下列说法中正确的是（）

A . 只闭合开关S₁、S₂ ，灯L₁亮，L₂不亮 B . 只闭合开关S₁、S₂ ，灯L₂亮，L₁不亮 C . 只闭合开关S₁、S₃ ，灯L₁、L₂都亮 D . 三个开关都闭合，灯L₁、L₂都亮

居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制在“光控开关”﹣﹣天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料造成“声控开关”﹣﹣当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则这种“聪明”的电路是下图中的（）

A .

B .

C .

D .

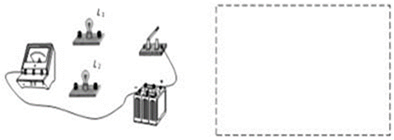

用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L₁、L₂的总电流，导线不能交叉，并在方框内画出对应的电路图．

图片_x0020_100020

如图所示的电路中，三只电流表A₁、A₂、A₃的示数分别为I₁、I₂、I₃ ，则下列关系正确的是（）

图片_x0020_100002

A . I₁=I₂=I₃ B . I_l=I₂+I₃ C . I_l> I₂>I₃ D . I₃>I₂>I_l

如图所示电路中，当闭合开关时，L₁和L₂串联；当闭合开关时，L₁和L₂并联。

如图用铅笔代替导线按要求连接电路。要求：当只闭合开关S时，灯泡L₂发光，当闭合开关S、S₁时，灯泡L₁、L₂均发光，当只闭合开关S₁时，灯泡L₁、L₂均不发光。

通常情况下，橡胶棒是（填“导体”或“绝缘体”），与毛皮摩擦过的橡胶棒具有的性质，用它去接触验电器的金属球，金属箔片张开，则此时验电器带电，该过程中验电器金属杆里的电流方向是（填序号即可）（①“从金属箔片到金属球”或②“从金属球到金属箔片”）。

（1）某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图甲所示的位置，于是他立即断开开关。则：

① 测量时产生这种现象的原因是。

② 该同学为了完成实验，下一步应该采取的措施是。

③ 改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图乙中画出指针的位置。
（2） ① 用丝绸摩擦过的两根有机玻璃棒所带的是（选填“同种”或“不同）电荷，将两根带有电荷的有机玻璃棒相互靠近，观察到的现象是；
② 将用丝绸摩擦过的有机玻璃棒，靠近用毛皮摩擦过的硬橡胶棒，观察到的现象是。实验表明，丝绸摩擦过的有机玻璃棒与用毛皮摩擦过的硬橡胶棒，所带的是（选填“同种”或“不同”）性质的电荷。

小明家买了一台电烤箱，有低、中、高三个档位的发热功率，如图是其内部简化电路图，开关S₁可分别与接触点a、b接触。（已知：R₁=48.4Ω，R₂=96.8Ω，且电源电压保持不变）

图片_x0020_767306303

（1）当开关S₁置于b端、S₂断开时，电路的连接方式是联。
（2）当开关S₁置于b端、S₂闭合时，此电路消耗的电功率是W。

右图中对验电器和滑动变阻器标记的各部件中，通常情况下，属于绝缘体的是（）

A . 2、8 B . 3、6 C . 4、7 D . 1、5

电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，失效时其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V。曲长管道应选用导电性能（好/差）的材料制成，失效时，通过“隔电电阻”的电流（大于/等于/小于） “人体电阻”的电流，理由是。

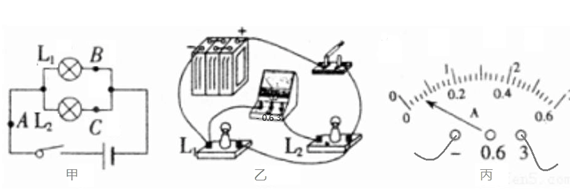

在探究并联电路中的电流关系时，小明同学按照如图甲所示电路图分别用电流表测出A、B、C三处的电流。

（1）在实验过程中，小明同学连接了如图乙所示的电路，则他此时所测量的为（选填“A”或“B”或“C”）处的电流。
（2）在做如图乙实验时，当闭合开关时，发现其中一只小灯泡时暗时亮，电流表指针来回摆动，发生此现象的原因可能是（）

A . L₁灯丝断了 B . L₁与灯座接触不良 C . L₂与灯座接触不良 D . L₂灯丝断了
（3）闭合开关后，小明发现电流表的示数如图丙所示则你认为他的改进措施应该是。
（4）改进后，小明同学认真做完了实验，然后归纳总结得出结论：并联电路中干路电流为支路电流的2倍。你认为他获得上述结论的原因可能是。

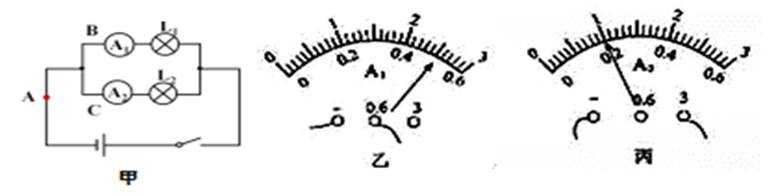

（5）小明进一步将实验改进后，实验电路如图甲所示，闭合开关S后，电流表A₁、A₂示数分别如图乙、丙所示，求通过A点的电流为多少安培？（写出计算过程）

将电阻R₁、R₂同时接入电路中，用电流表测得电路各处电流都相等，则两电阻（）

A . 一定串联 B . 一定并联 C . 可能串联，也可能并联 D . 以上说法都不正确

如图，下列四个等式中，符合并联电路特点的是（）

A . U=U₁+U₂ B . I=I₁+I₂ C . R=R₁+R₂ D . $\text{[math]}$ $\text{[math]}$
