一 控制的方式与应用 知识点题库

关于开环控制系统和闭环控制系统，下列说法正确的是（   ）

下列家用电器的控制系统中，属于闭环控制系统的是（  ）

有报纸报道，一位8岁小女孩在进某酒店的旋转大门时，被旋转大门夹住，结果造成重伤。为此，酒店对大门进行了重新设计，采用压力传感器检测是否受到阻力，使旋转大门遇到阻力时能够自动停止转动。如当人被旋转大门夹住时，压力传感器会检测到大门遇到阻力，控制电路接收到该信号后，便会发出相应的指令，启动电机运转，从而带动刹车动作，将门刹住，防止以外事故发生。

机场安检机的原理是：当电源接通后，由发射板向门两边发射一个频率为7.8 kHz的信号，当被检查人员从安检门通过时，没有金属通过，接收线圈接收到的信号为零；当有金属通过或人身体上所携带的金属超过根据重量、数量或形状预先设定好的参数值时，金属切割磁场，磁通量发生变化，接收线圈收到很微弱的电信号，传送到信号采集板进行放大、整形后送到CPU进行一系列的处理，最后输出音频信号驱动蜂鸣器产生报警，并进行相应的区位显示。可让安检人员及时发现该人所带的违禁金属物品。请回答以下问题：

如图为室内燃气泄漏监控系统示意图。该系统具有实时显示和报警功能。传感器实时检测着室内的燃气浓度，并将这一信息传递给单片机，单片机经过分析计算后，直接将处理后的信息传递给信息转化器，并在显示屏上显示实时浓度；若检测到的室内溶度值超过设定值，单片机接通继电器，LED灯点亮、扬声器发出报警声。根据说明，完成以下任务。

如图所示是人行道喷水警示控制系统示意图，在红灯时段微波传感器检测到行人越过边界时，控制器启动水泵使喷头喷出水雾，以警示行人。关于该控制系统，以下说法中正确的是（  ）



如图所示是飞机自动驾驶系统原理图，自动驾驶系统是一种通过飞行员操作设定，或者由导航设备接收地面导航信号，自动控制飞行器完成飞行动作的装置。使用自动驾驶仪主要是为了减轻飞行员的负担，使飞机自动按设定的姿态、航向、高度和马赫数飞行。通过垂直陀螺仪得到飞机目前的飞行数据，经放大器、舵机使飞机自动飞行， 关于该控制系统回答以下问题：

如图所示是一款普通抽水马桶的水箱水位控制装置。扳动放水手柄，水箱冲水，与此同时，浮球下降，打开进水塞，水箱开始进水。当水位开始上升，浮球上浮到原设定位置时，水箱停止进水。请根据所学知识完成小题。

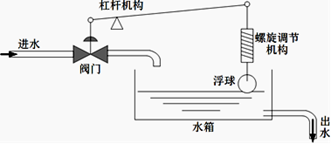

下图所示是供水水箱水位自动控制系统的示意图。其工作原理如下：用户可以根据螺旋调节机构设定水位期望值，浮球可以测量水位高低，通过杠杆机构控制阀门开度，保持水位稳定在期望值。

请结合所学知识分析以下问题：

新冠疫情发生后，车站、学校、医院、菜场等公共场所都安装了如图所示的人体测温监控摄像头，用于自动监测进出人员的体温并通过显示器实时显示，如有异常还会通过报警器报警。回答以下小题。

如图所示的可支持5G网络的无线监控设备，当有窃贼进入监控范围时，系统全程录像，第—时间向关联手机发送视频警报信息．此控制是(    )

越来越多的学校大门都安装了如图所示的人脸识别道闸。当有人员进入时，进入人员的图像被控制主机识别、匹配，若匹配成功，向电机发送指令，道闸开启放行；若匹配不成功，道闸不予开启。下列关于该控制系统的分析正确的是（     ）

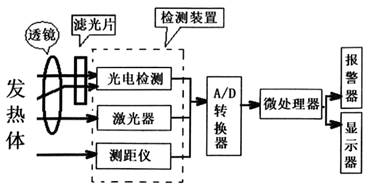

如下图所示为非接触式红外测温系统原理结构图，它是集信号采集、数据处理、误差分析、输出显示及危险报警为一体的多功能、智能化的测温系统，广泛应用于生产和生活中。请根据示意图及其描述完成以下小题。

如图所示是一款智能车铃，用户可以录制自己的声音作为铃声播放，还能礼貌地向行人致歉。“它”拥有自动音量控制技术，当使用者按下按钮，系统根据检测到的环境噪声强度自动调节铃声的播放响度，以保证行人可以清楚地听见。它还具备防盗功能，一旦车铃离开自行车把手，就会鸣叫报警。

请根据题图及其描述，完成以下小题。

长沙近2000辆公交车完成了智能化、网联化改造，经过改造升级的公交车具有路口红绿灯显示、自动统计乘客人数、规范司机驾驶行为、提升安全等功能。其中路口红绿灯显示功能的工作原理如下：公交车行驶至某一路口，由计算机控制中心根据定位，通过交通信息中心的路口信息网络进行联系，将路口信号灯信息在车后显示屏上显示出来，大大方便了后方车辆的行驶与安全。关于红绿灯信息显示系统，以下分析正确的是（   ）

如图为常见的四轴无人机，由机体、遥控信号传输系统、飞控系统、视频图像回传系统、电源系统等部分组成。飞控系统又称为飞行管理与控制系统，保障无人机飞行的稳定，对图像传输的可靠性、精确性、实时性等都有重要影响，对飞行起决定性作用；全球定位系统( GPS)精准校正飞行位置；遥控信号传输系统确保遥控指令传输的准确性；视频图像回传系统确保无人机发送图像信息的实时性和可靠性。请根据描述回答下列问题：

如图a所示为智能浇花器的控制示意图，适用于户外花园、阳台、绿化植物、蔬菜浇淋等浇水灌溉的场合，有多种喷头随意搭配使用，可雾化和线条同时出水，也可完全关闭不出水，操作简单，调节灵活。可自动定时控制花园浇水，有6组可编程定时设置，每次浇水时长1s—99m59s。当下雨天有水落入感应槽到达一定的水量，超过设定值后，电磁阀关闭，浇花器就会暂停浇水程序，等感应槽里的水自然蒸发后或自行擦干后浇花器就会恢复按照之前设置的程序运行。请根据示意图和描述，完成以下任务：

如图所示的热红外线生命探测仪，它能探测出被困人员的热量，通过光信号系统将接收到的人体热辐射能量聚焦在红外传感器上后转变成电信号，经控制器识别后发出警报，监视器显示红外热像图，从而帮助救援人员确定被困人员的位置。请根据描述，完成以下任务：

如图a所示是印刷机网纹辊控制系统的逻辑框图。包括虚拟主轴模块、匀墨设定模块、速度控制模块、电流控制模块、刮刀磨损检测模块等组成。其中刮刀磨损检测模块(如图b)工作原理及过程为：刮刀表面由内至外依次涂有红、蓝、绿色三层荧光材料，刮刀磨损后相应的荧光粉会被网纹辊粘附上，通过激光的激发作用，使得荧光粉发出荧光，当光照强度传感器检测到红色荧光时磨损分析装置即可得知刮刀的磨损程度超过预设值，进而控制警报器发出警报提醒，促使管理人员更换刮刀。请根据示意图及其描述完成下面小题。

手机大都设置省电模式，例如触摸屏手机，当停止操作10分钟，液晶屏会变暗并自动关闭。当你操作按键，液晶屏会再次点亮。控制该液晶屏亮灭的系统属于（   ）
