一 控制的方式与应用 知识点题库

如图所示是变频空调。与普通空调器相比，它具有室温波动小、电能消耗少、使用寿命长的特点。其制冷工作过程如下：变频空调的检测装置随时收集室内环境的有关信息并与内部的设定值比较，经微电脑运算处理输出控制信号，调整室外变频压缩机的转速；经压缩后的制冷液流入室内的壁挂机处汽化吸热，从而调整室内的温度达到设定值。

在我们的日常生活中，有很多人工控制和自动控制现象。下列选项中属于人工控制的是（   ）

学校开水房一般都采用全自动电开水器。该温度控制为（   ）控制系统

下面控制系统中，属于闭环控制的有（   ）

小蔡设计了一款清除“牛皮癣”广告的工具，该工具是把小铲刀、海绵擦块和橡皮刮子这三个部分固定在可以伸缩的杆子上，结构如图所示。使用时，先用吸水后的海绵把墙上的广告纸浸湿，然后用小铲刀铲掉，最后用反面的橡皮刮子把残留的纸屑刮净。

随着音乐起伏而变化的音乐喷泉是控制技术的一种具体应用。其工作过程是由 “声－电转换装置”将起伏的音乐强度转换为随之而变化的电信号，这种电信号驱动电动机带动水泵转动。音乐声信号强，水泵的转速就快，喷头的压力就大，喷出的水柱就高。反之，喷出的水柱就低。音乐信号的强弱与喷泉水柱的高低一一对应。请回答以下问题：

如图所示是一款高铁、地铁站等处使用的闸机设备。可通过探测传感器检测到身份证、车票等信息，主控制器根据接收到的信息指挥马达或电锁类的装置，执行相应的命令，从而使门扇开启或者关闭。请根据示意图和描述，完成以下任务：

手环常与手机配套使用，当手环与绑定的手机距离在可靠通信范围内时，就会与手机之间交换数据，借助手机的强大运算功能，对佩戴人的生理数据进行处理，如果处理结果异常，马上会对佩戴人进行提醒或者告警。请完成问题。

如图所示是一款新型血糖控制仪，它能够很好地模拟正常人胰腺分泌胰岛素的动态调节功能，皮下探针实时检测出人体血糖并反馈给血糖控制仪，若超过正常血糖范围，血糖控制仪控制胰岛素泵的胰岛素供给速度，直到把人体实时血糖值维持在正常指标范围内。

如图所示是卷纸自动恒张力控制系统的工作示意图，卷纸运动由电机带动，当压力传感器检测到张力检测辊压力过大(卷纸张力过大造成)，把检测信号传输给控制器，控制器发出控制信号给磁粉制动器减少制动阻力，使卷纸张力下降。下列关于卷纸自动恒控制系统分析中，正确的是（  ）

如图所示为停车场收费系统示意图，该系统由入口控制子系统和出口控制子系统组成。当入口处的地感线圈检测到有车辆驶入，车位显示器会显示可以停靠的车位数，入口控制器控制道闸开启； 当出口处的地感线圈检测到有车辆驶出，出口控制器计算停车费用并在计费显示器上显示，收费完成后道闸开启放行车辆。请根据上述内容回答问题。

如图所示是变频器恒压供水系统，恒压供水是指在供水网中用水量发生变化时，出水口压力保持不变的供水方式。供水网系出口压力值是根据用户需求设定。压力传感器检测水管的水压信号，并将信号送至电压及频率控制器（变频器），变频器回路对信号处理后，送出一个水量增加或减少信号，控制马达（电动机及水泵）转速，使实际管网压力与设定压力相一致，通过调节水泵输出流量，以实现恒压供水。请根据示意图及其描述，完成下面两题。

小明把自家的简易鱼缸通过摆景观石、铺底砂、种水草等环节后，改造成生态鱼缸；为鱼缸加装了加水装置，实现水位低于某高度时，系统自动加水．请按要求完成以下题目：

如图所示是蒸汽锅炉的液位控制系统的示意图。其工作过程为：蒸汽量的增加或减少引起液位的下降或上升。差压传感器将液、汽间的压差（代表实际液位）与给定压差（代表给定液位）比较，得到两者的差值，调节器根据差值按照指定规律发出相应指令，控制调节阀的阀门，使液位恢复到给定的位置。下列对蒸汽锅炉液位控制系统的分析中不合理的是（   ）

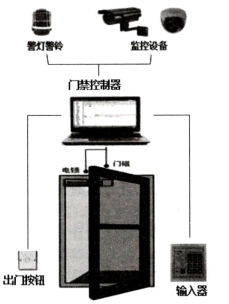

如图所示是某智能化小区的门禁控制系统，由通道进出权限子系统、实时监控子系统、异常报警子系统等组成。通道进出权限子系统的工作过程：门禁控制器接收密码并与设定密码进行比较，密码正确时门禁控制器发出指令让电机转动，门开启；密码不正确，门不开启。请根据示意图及其描述完成下面小题。

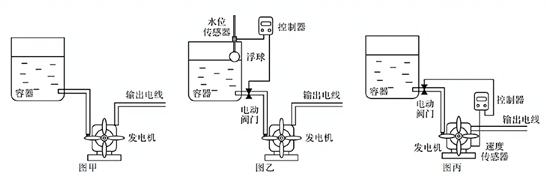

如图甲所示为小明设计的水力发电试验装置示意图，容器里的水通过水管喷到发电机的叶片上。带动发电机转动而发电。由于出水后水位下降，出水速度会渐渐变慢.发电机的发电功率也渐渐减小。为了克服这种情况的出现.小明设计了两个使发电功率稳定输出的方案（如图乙与图丙所示)。其中图乙是根据水位来调节电动阀门的开合度；图丙是通过检测发电机的转速来控制电动阀门的开合度。请根据示意图和描述.完成以下任务：

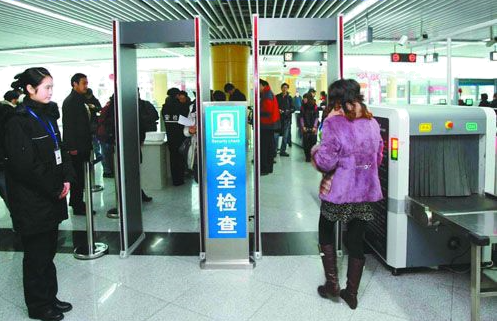

如图所示的机场安检机的原理是：当电源接通后，由发射板向门两边发射一个频率为7.8 kHZ的信号，当被检查人员从安检门通过时，没有金属通过，接受线圈接收到的信号为零；当有金属通过或人身体上所携带的金属超过根据重量、数量或形状预先设定好的参数值时，金属切割磁场磁通量发生变化，接收线圈收到很微弱的电信号，传送到信号采集板进行放大、整行后送到CPU进行一系列的处理，最后输出音频信号驱动蜂鸣器产生报警，并进行相应的区位显示可让安检人员及时发现该人所带的违禁金属物品。请回答以下问题：

根据如图所示控制框图分析，以下说法不正确的是（    ）

如图所示为太阳能热水器的原理图，阳光充足时，利用太阳能加热。天气不好时，可使用电加热器辅助加热。请根据示意图及其描述完成下面小题。

函数记录仪是一种自动记录电压信号的设备，其原理图如图所示，其中记录笔与电位器Rm的电刷机械连接。因此，由电位器R0和Rm组成桥式线路的输出电压Up与记录笔位移是成正比的。当有输入信号Ur时，在放大器输出端得到偏差电压Uε=Ur-Up，经放大器放大后驱动伺服电动机，并通过减速器及绳轮带动记录笔移动，使偏差电压减小至Up=Ur时，电动机停止转动。这时记录笔的位移L就代表了输入信号的大小。若输入信号随时间连续变化，则记录笔便跟随并描绘出信号随时间变化的曲线。以下说法不正确的一项是（    ）
