第四节 测量直线运动物体的瞬时速度 知识点题库

电火花计时器的电源应是电源，通常的工作电压为 V，实验室使用我国民用电时，每隔 s时间打一次点．

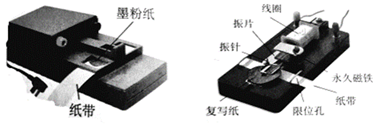

电磁打点计时器和电火花计时器都是使用电源的计时仪器，电磁打点计时器的工作电压是 V以下，电火花计时器的工作电压是 V，其中实验误差较小．当电源频率是50Hz时，它每隔 s打一次点．

某同学利用图1示装置研究小车的匀变速直线运动．

如图所示是一位同学用手拉动纸带通过电磁打点计时器打出的一条纸带，在纸带旁边附着一把毫米刻度尺，电磁打点计时器接50 Hz交流电源，根据纸带上点的排列情况可判定，手拉动纸带时，手的运动速度的变化情况是；打C点时手拉动纸带的速度约为m/s。（保留两位有效数字）

对于同一电磁打点计时器，下列说法中正确的是(　　)

当纸带与运动物体连接时，打点计时器在纸带上打出点迹．下列关于纸带上点迹的说法中正确的是（  ）

某兴趣小组为测一遥控电动小车的额定功率，进行了如下实验

①用天平测出电动小车的质量为0.8kg；

②将电动小车、纸带和打点计时器按如图甲所示安装；

③接通打点计时器(其打点周期为0.02s)；

④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器电源。上述过程中，打点计时器在纸带上所打的部分点迹如图乙所示。

请你分析数据回答下列问题(设整个过程中小车所受阻力恒定，结果保留两位有效数字)

某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行研究。物块拖动纸带下滑，打出的纸带一部分如图所示。已知打点计时器所用交流电的频率为50 Hz，纸带上标出的每两个相邻点之间还有4个打出的点未画出。在ABCDE五个点中，打点计时器最先打出的是点，在打出C点时物块的速度大小为m/s（保留3位有效数字）；物块下滑的加速度大小为m/s²（保留2位有效数字）。

某同学在做“测定匀变速直线运动的加速度”实验时打出的纸带如图所示，每两点之间还有四点没有画出来，图中上面的数字为相邻两点间的距离，打点计时器的电源频率为50Hz。（答案保留三位有效数字）

①打第4个计数点时纸带的速度v₄=m/s。

②0—6点间的加速度为a=m/s²。

在测定匀变速直线运动加速度的实验中，某同学打出了一条纸带，已知计时器打点的时间间隔为0.02s，他按打点先后顺序每5个点取1个计数点，得到了O、A、B、C、D等几个计数点，如图所示，用刻度尺量得OA=1.50cm，AB=1.90cm，BC=2.30cm，CD=2.70cm，打C点时纸带的速度大小为m/s．该匀变速直线运动的加速度的大小a=m/s² ．

完成下列关于打点计时器的问题：

用打点计时器可测纸带运动的时间和位移。下面是没有按操作顺序写的不完整的实验步骤,按照你对实验的理解,在各步骤空白处填上适当的内容,然后按实际操作的合理步骤,将各步骤的字母代号顺序写在空白处。

A．将电火花打点计时器接在电源上。

B．把电火花打点计时器固定在桌子上,让纸带穿过限位孔,并压在复写纸下面。

C．用刻度尺测量从计时开始点到最后一个点间的距离Δx。

D．切断电源,取下纸带,记录这段的时间Δt。

E.先后,在纸带上打下一系列小点。

实验步骤的合理顺序是。

打点计时器是高中物理实验中常用的实验器材，请你完成下列有关问题.

电火花打点计时器使用（选填“直流”或“交流”）电源，电压为V．当电源的频率为50Hz时，打点计时器每隔s打一个点。在“探究小车运动规律”的实验中，得到一条纸带如图所示。从比较清晰的点起，每五个点取作一个计数点，分别标明A，B，C，D，E，…，量得相邻两计数点间的距离如图所示，打D点的瞬间，纸带的速度大小为m/s。（计算结果保留两位有效数字）

在做“研究匀变速直线运动”的实验中，同学们所使用的电源的频率均为50HZ。打点计时器应接电源（填交流或直流），当开始实验时，应先 (填释放小车或接通电源)．

如图是一位同学利用电磁打点计时器打出的一条纸带，相邻点的时间间隔为0.02 s，纸带旁边是一把最小刻度为1 mm的直尺，则拖着纸带做直线运动的物体在AC这段时间内的平均速度为m/s；物体运动到在B点的瞬时速度为m/s．（小数点后保留两位数字）

电磁打点计时器和电火花打点计时器都是使用电源的计时仪器，电磁打点计时器工作的电压是V，电火花打点计时器工作的电压是V。当电源频率是50Hz时，它每隔打一个点。

一位同学进行“用打点计时器测量物体的加速度”实验：

现要测量一铁块与木板间的动摩擦因数，实验裝置如图甲所示。木板一端抬起一定高度构成倾角为 的斜面，电磁打点计时器固定在木板上端，铁块与穿过电磁打点计时器的纸带相连，打点计时器连接频率为 的交流电源接通电源后，从静止释放铁块，铁块带动纸带运动电磁打点计时器在纸带上打出一系列的点迹。

某同学用如图所示的实验装置做“探究加速度与力、质量关系”的实验。准确操作打出了一条纸带，已知计时器打点的时间间隔为0.02s，他按打点先后顺序每5个点取1个计数点，得到了O、A、B、C、D等几个计数点，用刻度尺量得OA=1.50cm，AB=1.90cm，BC=2.30cm，CD=2.70cm。相邻两个计数点之间的时间间隔为s。
