第四节测量直线运动物体的瞬时速度知识点题库

关于打点计时器的使用说法正确的是（）

A . 电磁打点计时器使用的是10V以下的直流电源 B . 在测量物体速度时，先让物体运动，后接通打点计时器的电源 C . 使用的电源频率越高，打点的时间间隔就越小 D . 纸带上打的点越密，说明物体运动的越快

图为接在50Hz低压交流电源上的打点计时器在纸带做匀加速直线运动时打出的一列点，图中所标的是每隔5个点所取的记数点，但第3个记数点M没有画出，则该物体运动的加速度为 m/s² ， BM间的距离约为 m．

关于打点计时器说法正确的是（）

A . 对于50Hz的交流电，它们工作时的打点周期均为0.02s B . 使用时应先让纸带运动，再接通电源 C . 利用计时器打下的纸带可以直接读出任意两点间的平均速度 D . 电磁打点计时器使用时把计时器的插头直接与家庭电路插座相连即可

做匀变速直线运动的小车带动纸带通过电火花计时器，打出的部分计数点如图所示．每相邻两点间还有四点未画出来，电火花计时器使用的是220V、T=0.02s的交流电，求：电火花计时器打第2个计数点时，小车的速度v₂=m/s，小车的加速度a=（公式）；（结果）m/s² ．（结果保留两位有效数字）

打点计时器输入的交变电流的频率是50Hz，则打点计时器每隔 s打一个点．若测得纸带上打下的第10个到第20个点的距离为40.00cm，则物体在这段位移的平均速度为．

某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）

A . 复写纸太旧 B . 使用了直流电源 C . 振针过短 D . 纸带运动过快

在练习使用打点计时器的实验中，下列操作正确的是（）

A . 打点前，小车应靠近打点计时器，要先接通电源，待计时器打点稳定后再释放小车 B . 要舍去纸带上的密集点，然后选取计数点 C . 打点频率为50 Hz，每隔4个点取一个计数点，则相邻两个计数点间的时间间隔为0.02 s D . 打点之后应立即关闭电源

某同学用图甲所示的实验装置测量重力加速度，将电火花计时器固定在铁架台上，把纸带的下端固定在重锤上，纸带穿过电火花计时器，上端用纸带夹夹住，接通电源后释放纸带，纸带上打出一系列的点，所用电源的频率为50Hz，实验中该同学得到一条点迹清晰的纸带如图乙所示，纸带上的第一个点记为O，另选连续的三个点A、B、C进行测量，图乙中给出了这三个点到O点的距离．

（1）重力加速度的测量值为g=m/s²（结果保留3位有效数字）；
（2）实验中该同学选择电火花计时器，而不选择电磁打点计时器，请从误差分析的角度说明选择电火花计时器的主要理由．

（多选）某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）

A . 复写纸放反 B . 使用了直流电源 C . 振针过短 D . 纸带运动过快

实验小组在用打点计时器测定匀变速直线运动加速度的实验中，得到一条纸带如图所示，A、B、C、D、E、F、G为计数点，相邻计数点间的时间间隔为0.1 s，利用刻度尺已经测量得到x₁＝1.20 cm，x₂＝1.60 cm，x₃＝1.98 cm，x₄＝2.38 cm，x₅＝2.79 cm，x₆＝3.18 cm.

（1）根据给出的实验数据，判断该实验小组使用的刻度尺的最小刻度是什么？
（2）计算运动物体在B、C、D、E、F各点的瞬时速度、、、、．
（3）试作出v－t图象，并由图象求物体的加速度．

电磁打点计时器使用电源，通常的工作电压在V以下，电源频率为50Hz时，每隔s打一次点．

如图所示是一位同学用手拉动纸带通过电磁打点计时器打出的一条纸带，在纸带旁边附着一把毫米刻度尺，电磁打点计时器每隔 0.02s 打一个点．根据纸带上点的排列情况可判定，手拉动纸带时，手的运动速度怎样变化；由 A到 C这段距离上手运动的平均速度为m/s，打C 点时手拉动纸带的速度约为m/s.

打点计时器是高中物理中重要的实验仪器，下图中的甲、乙两种打点计时器是高中物理实验中常用的，请回答下面的问题：

（1）图乙是（填“电磁”或“电火花”）打点计时器，电源采用的是（填“交流4—6V”或“交流220V”或“四节干电池”）．
（2）某同学在“探究小车速度随时间变化的规律”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点，其相邻点间的距离如图所示，每两个相邻的计数点之间还有4个打印点未画出（交流电的频率为50Hz）．试根据纸带上各个计数点间的距离计算出：（要求小数部分保留2位有效数字）．
①打下B点时小车的瞬时速度为m/s；

②小车运动的加速度为m/s² ．

如图甲所示，一打点计时器固定在斜面上端，一小车拖着穿过打点计时器的纸带从斜面上沿直线匀加速滑下。由于实验者粗心，不小心把纸带弄成了三段，并把中间一段丢失了，图乙是打出的完整纸带中剩下的两段。这两段纸带是小车运动的最初和最后两段时间分别打出的纸带，已知打点计时器使用的交流电频率为50Hz，即图乙中两个计时点间的时间间隔为0.02s。请根据图乙给出的数据回答下列问题：

图片_x0020_100005

（1）纸带的(填“右端”或“左端”)与小车相连。
（2）打纸带上A点时小车的瞬时速度大小v_A=m/s(结果保留三位有效数字)。
（3）纸带上DE之间的距离x_DE=果保留三位有效数字)。
（4）丢失的中间一段纸带上应该有个计时点。

电磁打点计时器接V的电源，频率Hz，打点周期s，

关于电磁打点计时器的使用，下列说法正确的是（）

A . 电火花打点计时器使用的是220 V的直流电源 B . 在测量物体速度时，先让物体运动，后接通电源 C . 使用的电源频率越高，打点的时间间隔就越小 D . 纸带上打的点越密，说明物体运动的越慢

某同学在练习使用电磁打点计时器时，得到了一条匀加速运动纸带，如图所示的纸带，从O点开始，每隔四个点取一个测量点．其中测得OA＝3.20 cm，OB＝7.10 cm,则A点的速度为，纸带的加速度为a=.

如图甲、乙所示的两种打点计时器是高中物理实验中常用的。光电计时器和打点计时器一样，也是一种研究物体运动情况的计时仪器，其结构如图丙所示，分别是光电门的激光发射和接收装置。当一辆带遮光片的小车从a、b间通过时，光电计时器就可以显示遮光片的遮光时间。某同学在“探究小车速度随时间变化规律”的实验中，做了一个U形遮光板如图丁所示，两个遮光片宽度均为 $\text{[math]}$ ，将此U形遮光板装在小车上，让小车做加速度不变的直线运动通过静止的光电门。实验时测得两次遮光时间分别为 $\text{[math]}$ ，从第一个遮光片结束遮光到第二个遮光片开始遮光经过的时间为 $\text{[math]}$ 。

（1）图乙是（选填“电磁”或“电火花”）打点计时器；
（2）第一个遮光片通过光电门的平均速度大小为 $\text{[math]}$ ，小车运动的加速度大小为 $\text{[math]}$ 。（结果均保留2位有效数字）

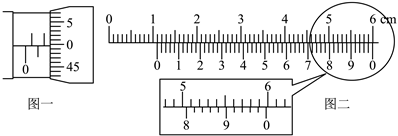

（1）图一中螺旋测微器读数为mm。图二中游标卡尺（游标尺上有50个等分刻度）读数为cm。
（2）某同学用如图所示的装置测定重力加速度：
①电火花计时器频率为f=50Hz，工作电压为。

②打出的纸带如图所示，实验时纸带的端应和重物相连接。（选填“甲”或“乙”）

③纸带上1至9各点为计时点，若测得相邻两点间的距离分别为 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 其中 $\text{[math]}$ 为第1、2两点间距离，依次到 $\text{[math]}$ 为第8、9两点间距离。请写出计算加速度的公式： $\text{[math]}$ （结果用 $\text{[math]}$ 和 $\text{[math]}$ 、 $\text{[math]}$ 等表示）
