3 楞次定律知识点题库

两根足够长的光滑导轨竖直放置，间距为L ，底端接阻值为R的电阻．将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示．除电阻R外其余电阻不计．现将金属棒从弹簧原长位置由静止释放，则（　　）

A . 金属棒向下运动时，流过电阻R的电流方向为a→b B . 释放瞬间金属棒的加速度等于重力加速度g C . 金属棒的速度为v时，所受的安培力大小为 D . 电阻R上产生的总热量等于金属棒重力势能的减少

矩形导轨线框abcd放在匀强磁场中静止不动，磁场方向与平面垂直，磁感应强度B随时间t变化的图像如图所示，设t=0时刻，磁感应强度的方向垂直纸面向里，则在0﹣4s时间内，下图中能正确反映线框ab边所受的安培力F随时间t变化的图像是（规定ab边所受的安培力向左为正）（）

A .

B .

C .

D .

如图，螺线管匝数n=1500匝，横截面积S=0.002m² ，螺线管导线电阻r=1Ω，电阻R=4Ω，磁感应强度B的B﹣t图像（以向右为正方向），下列说法正确的是（）

A . 电阻R的电流方向是从C到A B . 感应电流的大小保持不变 C . 电阻R的电压为4.8V D . 电阻R的电压为6V

如图所示，在水平木制桌面上平放一个铜制的圆环，在它上方近处有一个N极朝下的条形磁铁，铜环始终静止．关于铜环对桌面的压力F和铜环重力G的大小关系，下列说法中正确的是（）

A . 当条形磁铁靠近铜环时，F＞G B . 当条形磁铁远离铜环时，F＜G C . 无论条形磁铁靠近还是远离铜环，F=G D . 无论条形磁铁靠近还是远离铜环，F＞G

如图所示，螺线管匝数n=1500匝，横截面积S=20cm² ，螺线管导线电阻r=1Ω，电阻R=4Ω．螺线管所在空间存在着向右的匀强磁场，磁感应强度大小随时间的变化如图所示，下列说法正确的是（　　）

A . 电阻R的电流方向是从A到C B . 感应电流的大小随时间均匀增大 C . 电阻R两端的电压为6V D . C点的电势为4.8V

如图所示，竖直长导线通有恒定电流，一矩形线圈abcd可绕其竖直对称轴 $\text{[math]}$ 转动。当线圈绕轴以角速度 $\text{[math]}$ 沿逆时针 $\text{[math]}$ 沿轴线从上往下看 $\text{[math]}$ 方向匀速转动，从图示位置开始计时，下列说法正确的是 $\text{[math]}$ 　　 $\text{[math]}$

A . $\text{[math]}$ 时，线圈产生的感应电动势最大 B . $\text{[math]}$ 时间内，线圈中感应电流方向为abcda C . $\text{[math]}$ 时，线圈的磁通量为零，感应电动势也为零 D . 线圈每转动一周电流方向改变一次

中国空军八一飞行表演队应邀参加于2019年3月举行的巴基斯坦国庆日飞行表演。中国歼﹣10战斗机在广场上方沿水平方向自西向东飞行。该飞机翼展10m，表演地点位于北半球，该处磁场的竖直分量为5.0×10^﹣⁵T，该机飞行时速度约为300m/s，下列说法正确的是（）

图片_x0020_100007

A . 该机两翼尖端电势差大小约为0.15V B . 该机两翼尖端无电势差 C . 右端机翼电势较高 D . 若飞机转向为自东向西飞行，机翼右端电势较高

如图所示，在条形磁铁S极附近悬挂一个圆形线圈，线圈平面与水平磁铁位于同一平面内，当线圈中通以如图所示方向的电流时，线圈将( )

图片_x0020_153064219

A . 向磁铁平移 B . 远离磁铁平移 C . 边转动边向左摆动 D . 边转动边向右摆动

如图所示，金属圆环放置在水平桌面上，一个质量为m的圆柱形永磁体轴线与圆环轴线重合，永磁体下端为N极，将永磁体由静止释放永磁体下落h高度到达P点时速度大小为v，向下的加速度大小为a，圆环的质量为M，重力加速度为g，不计空气阻力，则（）

A . 俯视看，圆环中感应电流沿逆时针方向 B . 永磁体下落的整个过程先加速后减速，下降到某一高度时速度可能为零 C . 永磁体运动到P点时，圆环对桌面的压力大小为Mg+mg－ma D . 永磁体运动到P点时，圆环中产生的焦耳热为mgh+ $\text{[math]}$ mv²

如图所示，光滑固定金属导轨M、N水平放置，两根导体棒P、Q平行放于导轨上，形成一个闭合回路，当条形磁铁从高处下落接近回路的过程中，下列说法正确的是( )

图片_x0020_100010

A . P、Q将相互远离 B . P、Q将相互靠近 C . 磁铁的加速度小于g D . 磁铁的加速度仍为g

如图所示，闭合线圈正上方附近有一竖直放置的条形磁铁，磁铁的N极朝下但未插入线圈内部．在磁铁向上运动远离线圈的过程中（）

图片_x0020_624289507

A . 线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引 B . 线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥 C . 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引 D . 线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥

如图，虚线边界MN右侧充满垂直纸面向外的匀强磁场，磁感应强度大小为B，纸面内有一个边长为L，粗细均匀的正方形导线框abcd，cd边与MN平行。导线框在外力作用下，先后以v和2v的速度垂直MN两次匀速进入磁场。运动过程中线框平面始终与磁场垂直，则（）

A . 进入磁场过程中，导线框中感应电流方向为逆时针方向 B . 导线框以速度v进入磁场时，ab两点间电势差 $\text{[math]}$ C . 导线框两次进入磁场过程中产生的热量之比2:1 D . 导线框两次进入磁场过程中通过导线框某横截面的电量之比1:1

如图甲所示，光滑且足够长的金属导轨MN、PQ平行地固定在同一水平面上，两导轨间距L=0.20m，电阻R=0.40Ω，导轨上停放一质量m=0.10kg的金属杆ab，位于两导轨之间的金属杆的电阻r=0.10Ω，导轨的电阻可忽略不计，整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下。现用一水平外力F水平向右拉金属杆ab，使之由静止开始运动，在整个运动过程中金属杆始终与导轨垂直并接触良好。理想电压表的示数U随时间t变化的关系如图乙所示。求从金属杆开始运动经t=5.0s时：

图片_x0020_966942384

（1）通过金属杆的感应电流的大小和方向；
（2）金属杆的速度大小；
（3）外力F的瞬时功率。

如图所示，螺线管的导线两端与两垂直于纸面的平行金属板相接，一个带负电的小球用丝线悬挂在两金属板间，并处于静止状态，若条形磁铁突然插入线圈时，小球的运动情况是（　　）

图片_x0020_100002

A . 向左摆动 B . 向右摆动 C . 向前摆 D . 保持静止

如图，通电直导线和闭合金属框共面，第一次将框以cd为轴由Ⅰ位置翻转到Ⅱ位置，第二次由Ⅰ位置平移到Ⅱ位置，两次磁通量变化量大小分别为△ $\text{[math]}$ ₁、△ $\text{[math]}$ ₂。则如下说法正确的是( )

A . △ $\text{[math]}$ ₁>△ $\text{[math]}$ ₂ ，两次框中均有adcba方向的电流 B . △ $\text{[math]}$ ₁<△ $\text{[math]}$ ₂ ，两次框中均有adcba方向的电流 C . △ $\text{[math]}$ ₁=△ $\text{[math]}$ ₂ ，两次框中均有abcda方向的电流 D . △ $\text{[math]}$ ₁<△ $\text{[math]}$ ₂ ，两次框中均有abcda方向的电流

如图所示，用轻绳将一条形磁铁竖直悬挂于O点，在其正下方的水平绝缘桌面上放置一铜质圆环。现将磁铁从A处由静止释放，经过B、C到达最低处D，再摆到左侧最高处E，圆环始终保持静止，下列说法正确的是( )

A . 磁铁从B到C的过程中，圆环中产生逆时针方向的电流(从上往下看) B . 磁铁从A摆到D的过程中，圆环给桌面的压力大于圆环受到的重力 C . 磁铁从A到D和从D到E的过程中，圆环受到的摩擦力方向相反 D . 磁铁在A、E两处的重力势能相等

如图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中。现垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力的方向的说法正确的是（）

A . 感应电流方向是N→M B . 感应电流方向是M→N C . 安培力方向水平向左 D . 安培力方向水平向右

有一种磁悬浮地球仪，如图甲所示。其原理如图乙所示，底座是线圈，地球仪是磁铁，通电时能让地球仪悬浮在空中。下列说法正确的是（）

A . 线圈的两端应该接交流电源 B . 线圈的a端点须连接直流电源的正极 C . 线圈的a端点须连接直流电源的负极 D . 地球仪根据异名磁极互相排斥的原理工作

如图为某热量交换系统部分模型示意图，它利用电磁泵驱动形成导电流体在循环系统中流动，电磁泵是一个长方体， $\text{[math]}$ 长为 $\text{[math]}$ ， $\text{[math]}$ 长为 $\text{[math]}$ ， $\text{[math]}$ 长为 $\text{[math]}$ ，上、下表面是金属板，其它部分和管道由绝缘材料构成，循环系统管道内充满导电液体，导电液体的电阻率为 $\text{[math]}$ ，泵体所在处有方向垂直泵体前表面向外，大小为 $\text{[math]}$ 的匀强磁场，工作时泵体的上下两表面接在电压为 $\text{[math]}$ （内阻不计）的电源上，理想电流表的读数为 $\text{[math]}$ ，则下列说法中正确的是（）

A . 示意图中液体要顺时针流动，泵体上、下表面应分别与电源正、负极相接 B . 理想电流表的读数 $\text{[math]}$ C . 接在泵体的上下两表面的电压变为 $\text{[math]}$ ，理想电流表的读数小于 $\text{[math]}$ （未超出量程） D . 改变磁感应强度大小，不会影响管内液体的流动速度

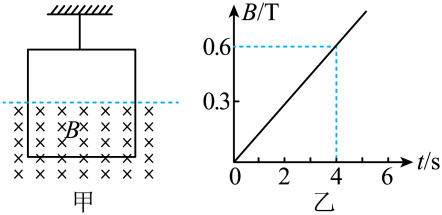

轻质细线吊着一质量为m = 0.4kg、边长为L = 1m、匝数为N = 10的正方形线圈，其总电阻为R = 1Ω。在线圈的中间位置以下区域分布着磁场，如图甲所示。磁场方向垂直纸面向里，磁感应强度大小随时间变化关系如图乙所示。则下列判断正确的是（）

A . 线圈中的感应电流大小为1A B . 线圈中感应电流的方向为逆时针 C . t = 0时轻质细线的拉力等于线圈的重力 D . 0—6s内线圈产生的焦耳热为6J
