如图所示，一闭合的铜环从静止开始由高处下落通过条形磁铁后继续下落，空气阻力不计，则在圆环的运动过程中，下列说法正确的是（）

A . 圆环在磁铁的上方时，加速度小于g，在下方时大于g B . 圆环在磁铁的上方时，加速度小于g，在下方时也小于g C . 圆环在磁铁的上方时，加速度小于g，在下方时等于g D . 圆环在磁铁的上方时，加速度大于g，在下方时小于g

关于电磁感应现象，下列说法中正确的是(　　)

A . 感应电流的磁场总是与原磁场方向相反 B . 闭合线圈放在变化的磁场中就一定能产生感应电流 C . 闭合线圈放在匀强磁场中做切割磁感线运动时，一定能产生感应电流 D . 感应电流的磁场总是阻碍原来磁场的磁通量的变化

在闭合铁芯上绕有一组线圈，线圈与滑动变阻器、电池构成电路，假定线圈产生的磁感线全部集中在铁芯内．a、b、c三个闭合金属圆环，位置如图所示．当滑动变阻器滑动触头左右滑动时，能产生感应电流的圆环是( )

A . a、b两环 B . b、c两环 C . a、c两环 D . a、b、c三个环

如图所示，用粗细均匀的阻值为R的金属丝做成面积为S的圆环，它有一半处于匀强磁场中，磁场方向垂直纸面向里，磁场均匀变化，磁感应强度大小随时间的变化率为k（k>0），ab为圆环的一条直径，则下列说法正确的是（）

A . 圆环中产生顺时针方向的感应电流 B . 圆环有扩张的趋势 C . 图中a、b两点间的电压大小为kS D . 圆环中感应电流的大小为kS/2R

如图所示，MN ， PQ为同一水平面的两平行导轨，导轨间有垂直于导轨平面的磁场，导体ab ， cd与导轨有良好的接触并能滑动，当ab沿轨道向右滑动时，则(　　)

A . cd向右滑 B . cd不动 C . cd向左滑 D . 无法确定

如图所示，通电螺线管N置于闭合金属环M的轴线上，当N中的电流突然减小时，则( )

A . 环M有缩小的趋势，螺线管N有缩短的趋势 B . 环M有扩张的趋势，螺线管N有伸长的趋势 C . 环M有扩张的趋势，螺线管N有缩短的趋势 D . 环M有缩小的趋势，螺线管N有伸长的趋势

两块水平放置的金属板间的距离为d，用导线与一个n匝线圈相连，线圈电阻为r，线圈中有竖直向上均匀变化的磁场，电阻R与金属板连接，如图所示．两板间有一个质量为m，电荷量为+q的油滴恰好处于静止状态，当地的重力加速度为g．则线圈中的磁感应强度B的变化情况和其磁通量的变化率为多少？

如图所示的电路中，A₁和A₂是两个相同的灯泡，线圈L自感系数足够大，电阻可以忽略不计．下列说法中正确的是（）

A . 合上开关S时，A₂先亮，A₁后亮，最后一样亮 B . 断开开关S时，A₁和A₂都要过一会儿才熄灭 C . 断开开关S时，A₂闪亮一下再熄灭 D . 断开开关S时，流过A₂的电流方向向右

如图所示，两根相距为L的平行直导轨ab、cd，b、d间连有一固定电阻R，导轨电阻可忽略不计．MN为放在ab和cd上的一导体杆，与ab垂直，其电阻也为R．整个装置处于匀强磁场中，磁感应强度的大小为B，磁场方向垂直于导轨所在平面（指向图中纸面内）．现对MN施力使它沿导轨方向以速度v（如图）做匀速运动．则

（1）流过R的电流方向如何？
（2）求出R两端电压的大小．

下图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流。各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是（）

A .

B .

C .

D .

如图，一无限长通电直导线固定在光滑水平面上，金属环质量为0.4kg，在该平面上以 $\text{[math]}$ m/s、与导线成60°角的初速度运动，最后达到稳定状态，这一过程中（）

A . 金属环受到的安培力与运动的方向相反 B . 在平行于导线方向金属环做减速运动 C . 金属环中最多能产生电能为0.8J D . 金属环动能减少量最多为0.6J

如图是实验室发电机模型的原理图。现将铜盘放在匀强磁场中，让磁感线垂直穿过铜盘，图中a、b导线与铜盘的中轴线处在同一竖直平面内，转动铜盘，就可以使闳合电路获得电流。若图中铜盘半径为L，匀强磁场的磁感应强度为B，从上往下看逆时针匀速转动铜盘的角速度ω，下列说法正确的是（　　）

图片_x0020_200595325

A . 回路中有大小和方向作周期性变化的电流 B . 若铜盘转动的周期变小，灯泡变亮 C . 回路中电流方向不变，且从a导线流进灯泡，再从b导线流向旋转的铜盘 D . 铜盘产生的感应电动势等于BL²ω

非接触式电源供应系统基于电磁感应原理。利用这一原理，可以实现对手机进行无线充电。如图所示，两个感应线圈放置在左右相邻的位置。下列说法正确的是（）

图片_x0020_100011

A . 只要A线圈中有电流，B线圈中就会产生感应电动势 B . A线圈中的电流不变，当A线圈靠近B线圈运动时，B线圈中会产生感应电动势 C . 若A线圈中的电流减小，则B线圈中会产生与A线圈同向的电流 D . A线圈中电流变化越大，B线圈中感应电流越大

辽宁号航空母舰（代号∶001型航空母舰，舷号∶16，简称∶辽宁舰），是一艘可以搭载固定翼飞机的航空母舰，也是中国第一艘服役的航空母舰。航母上飞机弹射起飞所利用的电磁驱动原理如图所示，由绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路，左侧圆环套在光滑的绝缘杆上，当固定线圈上突然通过直流电时，线圈左侧的金属环被弹射出去（）

图片_x0020_100010

A . 从右侧看，开关闭合瞬间环中会产生沿逆时针方向的感应电流 B . 电路接通时，使滑动变阻器的滑片P向上加速滑动时，左侧的金属环也会被向左弹射出去 C . 电池正、负极调换后，闭合开关S的瞬间，金属环仍能向左弹射 D . 若将金属环置于线圈右侧，闭合开关S的瞬间，环将向右弹射

放置的长直密绕螺线管接入如图甲所示的电路中，通有俯视顺时针方向的电流，其大小按图乙所示的规律变化。螺线管内中间位置固定有一水平放置的硬质闭合金属小圆环（未画出），圆环轴线与螺线管轴线重合。下列说法正确的是（　　）

A . $\text{[math]}$ 时刻，圆环有扩张的趋势 B . $\text{[math]}$ 时刻，圆环有收缩的趋势 C . $\text{[math]}$ 和 $\text{[math]}$ 时刻，圆环内的感应电流相同 D . $\text{[math]}$ 时刻，螺线管与金属小圆环间无作用力

如图所示，两足够长光滑金属导轨平行固定在同一绝缘水平面内，垂直于导轨的虚线CD右侧区域有竖直向上的匀强磁场B。两长度略大于导轨宽度的相同金属杆a、b垂直导轨静止放置在导轨上，杆a在CD左侧，杆b在CD右侧足够远处。现给杆a一水平向右的初速度 $\text{[math]}$ ，两杆在运动过程中始终与导轨垂直且接触良好，两杆没有发生碰撞，不计导轨电阻，下列说法正确的是（）

A . 杆a进入磁场时，感应电流方向由C指向D B . 杆a最后将停在导轨上 C . 若在杆a进入磁场前将杆b固定，整个过程中杆a中产生的焦耳热是不将杆b固定时的4倍 D . 若在杆a进入磁场前将杆b固定，整个过程中通过杆b的电荷量是不将杆b固定时的2倍

如图甲为手机及无线充电板，图乙为充电原理示意图。为方便研究，现将问题做如下简化：设受电线圈的匝数为n，面积为S，若在t₁到t₂时间内，磁场垂直于受电线圈平面向上穿过线圈，其磁感应强度由B₁均匀增加到B₂。下列说法正确的是( )

A . c点的电势高于d点的电势 B . 受电线圈中感应电流方向由d到c C . c、d之间的电压大小为 $\text{[math]}$ D . 若想增加c、d之间的电势差，可以仅均匀增加送电线圈中的电流

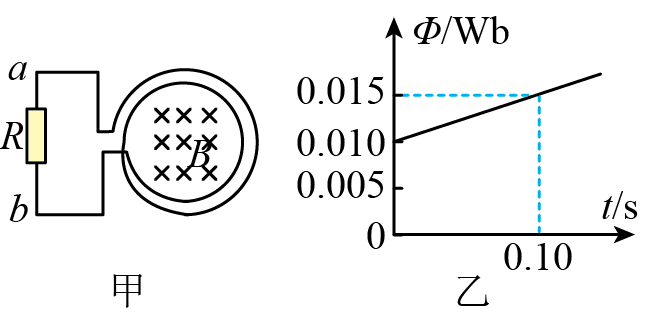

如图所示， $\text{[math]}$ 匝的线圈，电阻 $\text{[math]}$ ，其两端与一个 $\text{[math]}$ 的电阻相连，线圈内有指向纸内方向的磁场。线圈中的磁通量按图乙所示规律变化。

（1）判断通过电阻R的电流方向；
（2）求线圈产生的感应电动势E；
（3）求a、b两端的电压U。

1831年10月28日，法拉第展示了他发明的圆盘发电机，如图甲所示，乙图是这个圆盘发电机的示意图，铜盘安装在水平的铜轴上，与导线相连的两铜片C、D分别与转动轴和铜盘的边缘接触，使铜盘转动，电阻R中就有电流通过，已知铜盘半径为r，不计铜盘内阻，铜盘所在区域存在磁感应强度大小为B的匀强磁场，铜盘转动的角速度为 $\text{[math]}$ ，则在铜盘转动过程中，以下判断正确的是（）

A . 产生的电流方向在铜盘中是由D点到C点的 B . D点的电势高于C点的电势 C . 产生的感应电动势大小 $\text{[math]}$ D . 产生的感应电流大小 $\text{[math]}$

如图所示为安检门原理图，左边门框中有一发射线圈A，右边门框中有一接收线圈B，工作时发射线圈A中通变化的电流，假设某段时间内通电线圈A中存在顺时针方向（从左向右观察）均匀增大的电流，则当A、B间有一铜片时（）

A . 接收线圈B中的感应电流方向为逆时针（从左向右观察），且感应电流大小比无铜片时要小 B . 接收线圈B中的感应电流方向为逆时针（从左向右观察），且感应电流大小比无铜片时要大 C . 接收线圈B中的感应电流方向为顺时针（从左向右观察），且感应电流大小比无铜片时要大 D . 接收线圈B中的感应电流方向为顺时针（从左向右观察），且感应电流大小比无铜片时要小
