3 楞次定律 知识点题库

如图所示，水平放置的条形磁铁中央，有一闭合金属弹性圆环，条形磁铁中心线与弹性环轴线重合，现将弹性圆环均匀向外扩大，下列说法中正确的是（）


如图所示，两轻质闭合金属圆环，穿挂在一根光滑水平绝缘直杆上，原来处于静止状态．当条形磁铁的N极自右向左插入圆环时，两环的运动情况是（   ）

右手定则：伸开右手，让大拇指跟其余四指，并且都跟手掌在同一平面内，让磁感线从进入，大拇指指向方向，其余四指所指的方向就是的方向．

如图所示，通电直导线旁放有一闭合线圈abcd，当直电线中的电流I增大或减小时（　　）

均匀导线制成的单匝正方形闭合线框abcd，每边长为L，总电阻为R，总质量为m．将其置于磁感强度为B的水平匀强磁场上方h处，如图所示．线框由静止自由下落，线框平面保持在竖直平面内，且cd边始终与水平的磁场边界平行．当cd边刚进入磁场时：求：

如图所示，固定的水平长直导线中通有向右的恒定电流I，闭合的矩形线框与导线在同一竖直平面内，且一边与导线平行，线框由静止释放，在下落过程中，下列判断正确的是(    )

电磁感应现象中，产生感应电动势的大小，下列说法正确的是 （  ）

如图所示，当磁铁运动时，流过电阻的电流是由A经R到B，则磁铁可能是（    ）

在验证楞次定律的实验中，为了观察线圈A、B间的相互作用，某同学将线圈B放置在一个电子秤上，线圈A固定且始终与B、电子秤不接触。

如图，在同一铁芯上绕着两个线圈，单刀双掷开关原来接在1位置，现在它从1打向2，试判断此过程中，通过R的电流方向是（ ）

如图所示，匀强磁场中有两个由相同导线绕成的圆形线圈a、b，磁场方向与线圈所在平面垂直，磁感应强度B随时间均匀增大．a、b两线圈的半径之比为2：1，匝数之比为1：2．线圈中产生的感应电动势分别为 和 ，某时刻磁通量分别为 和 ，不考虑两线圈间的相互影响．下列说法正确的是（   ）

如图所示，用绝缘细线悬挂一个导线框，导线框是由两同心半圆弧导线和直导线ab、cd(ab、cd在同一水平直线上)连接而成的闭合回路，导线框中通有图示方向的电流，处于静止状态.在半圆弧导线的圆心处沿垂直于导线框平面的方向放置一根长直导线P.当P中通以方向向外的电流时（   ）

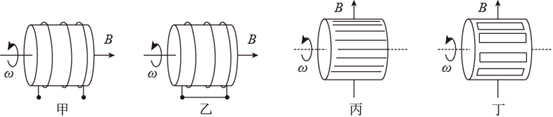

在油电混合小轿车上有一种装置，刹车时能将车的动能转化为电能，启动时再将电能转化为动能，从而实现节能减排。图中，甲、乙磁场方向与轮子的转轴平行，丙、丁磁场方向与轮子的转轴垂直，轮子是绝缘体，则采取下列哪个措施，能有效地借助磁场的作用，让转动的轮子停下（   ）

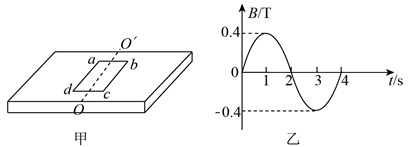

如图甲所示，边长为10cm、电阻为 的单匝闭合正方形导线框abcd放在粗糙绝缘的水平面上。线框对称轴 右侧处于方向竖直、分布均匀的磁场中，磁感应强度B随时间t变化的正弦规律如图乙所示（以竖直向上为正，线框始终处于静止状态。下列说法正确的是（　　）

如图所示，左侧竖直长导线通有向下方向的恒定电流，一矩形线圈abcd可绕其竖直对称轴O₁O₂转动。当线圈绕轴以角速度w沿逆时针(沿轴线从上往下看)方向匀速转动，从图示位置开始计时，下列说法正确的是(     )

如图所示， KLMN是一个竖直的矩形导线框，全部处于磁感应强度为B的水平方向的匀强磁场中，线框面积为S，MN边水平，线框绕某竖直固定轴以角速度0匀速转动。在MN边与磁场方向的夹角达到30°的时刻(图示位置) ，导线框中产生的瞬时电动势e的大小和线框中感应电流的方向分别为(已知线框按俯视的逆时针方向转动)( )

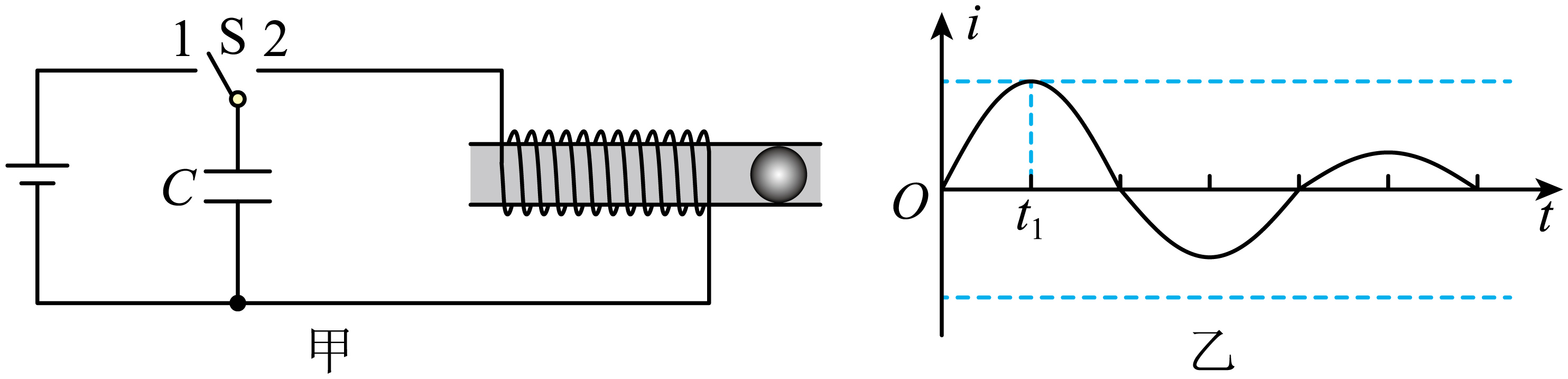

某高中科研兴趣小组利用学过的知识制造了一台电磁炮，其原理示意图如图甲所示，高压直流电源电动势为E，大电容器的电容为C。线圈套在中空的塑料管上，管内光滑，将直径略小于管的内径的金属小球静置于管口附近。首先将开关S接1，使电容器完全充电，然后立即将S转接2，此后电容器放电，通过线圈的电流随时间的变化如图乙所示，金属小球在的时间内被加速发射出去，时刻刚好运动到管口。下列关于该电磁炮的说法正确的是（   ）

如图所示，用轻绳将一条形磁铁竖直悬挂于O点，在其正下方的水平绝缘桌面上放置一铜质圆环。现将磁铁从A处由静止释放，经过最低处B，再摆到左侧最高处C，圆环始终保持静止，则（   ）

如图，长直导线MN置于三角形金属线框abc上，彼此绝缘，线框被导线分成面积相等的两部分。导线通入由M到N的电流，当电流逐渐增大时，线框中（   ）

如图甲所示，电阻不计且间距的光滑平行金属导轨竖直放置。上端接一阻值的电阻，虚线OO′下方有垂直于导轨平面向里的匀强磁场，现将质量、电阻不计的金属杆ab从OO′上方某处由静止释放，金属杆在下落的过程中与导轨保持良好接触且始终水平。已知杆ab进入磁场时的速度 ， 下落0.3m的过程中加速度a与下落距离h的关系图像如图乙所示，g取 ， 则（   ）
